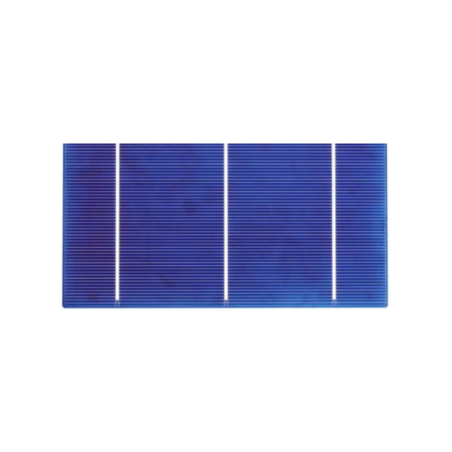

Célula solar Policristalina 3"x6" o 78x156mm de 3BB
Célula solar policristalina de 78x156 mm (3x6 pulgadas), 2,25-2,33 Wp y 3 busbars. Valores nominales: Vmp 0,544 V, Imp 4,22 A, Voc 0,64 V y eficiencia del 18,7%.
El formato rectangular sirve para módulos estrechos, prototipos, reparaciones compatibles y laboratorios STEM. Es una célula desnuda: necesita ribbon, soldadura, soporte y encapsulado.
La célula solar policristalina 78x156 mm 3BB entrega 2,25-2,33 Wp en un formato rectangular para módulos estrechos, prototipos y demostradores educativos. Su tensión nominal permanece alrededor de 0,544 V en máxima potencia, mientras la corriente es de 4,22 A porque el área activa es aproximadamente la mitad de una célula 156x156 mm.
No es un panel completo. Para fabricar un módulo se necesitan ribbon compatible con tres busbars, soldadura controlada, soporte, aislamiento, cubierta transparente, backsheet y encapsulado.
¿Por qué elegir el formato 78x156 mm?
La geometría alargada permite diseñar paneles estrechos y aprovechar espacios donde no cabe una célula cuadrada completa. También ofrece menos corriente que una célula 156x156 mm manteniendo una tensión similar por elemento.
Para una reparación deben coincidir tecnología, dimensiones, corriente, busbars y datos eléctricos. No sustituye automáticamente a una célula completa ni a otra geometría de contactos.
Especificaciones técnicas SC1P3-78x156
| Referencia | SC1P3-78x156 |
| Tecnología | Silicio policristalino |
| Potencia Pmax | 2,25-2,33 Wp |
| Vmp | 0,544 V |
| Imp | 4,22 A |
| Voc | 0,64 V |
| Isc | 4,99 A |
| Eficiencia | 18,7% |
| Busbars | 3BB |
| Dimensiones | 78x156 mm, aproximadamente 3x6 pulgadas |
| Espesor | 170 ± 20 µm |
| Peso | Aproximadamente 7 g |
¿Qué producen 12, 24 o 36 células en serie?
En serie se suman las tensiones y la corriente permanece alrededor de 4,22 A. Son valores teóricos antes de pérdidas por temperatura, mismatch, ribbon y encapsulado.
| Células | Vmp | Voc | Potencia |
| 12 | 6,53 V | 7,68 V | 27,0-28,0 Wp |
| 24 | 13,06 V | 15,36 V | 54,0-55,9 Wp |
| 36 | 19,58 V | 23,04 V | 81,0-83,9 Wp |
El número de células depende de la tensión requerida por el regulador o la carga. Para aumentar corriente se conectan en paralelo cadenas completas y homogéneas.
Proyectos STEM y kits fotovoltaicos educativos
El formato 78x156 mm permite comparar media superficie con una célula 156x156 mm: la tensión es parecida, pero la corriente disminuye con el área. Es una práctica clara para explicar serie, paralelo, irradiancia y potencia.
Descubre El Sol en Clase y los kits educativos MR WATT
Cómo soldar la célula 3BB
Use ribbon y flux adecuados para tres busbars, temperatura controlada y contactos breves. No doble ni presione la oblea. Compruebe continuidad, polaridad y tensión tras cada cadena.
Lea la guía MR WATT para soldar células solares
Preguntas frecuentes
¿Es media célula de 156x156 mm?
Mide nominalmente 78x156 mm, aproximadamente la mitad del área. Mantiene una tensión similar, pero ofrece menor corriente.
¿Es un panel solar completo?
No. Es una célula de 2,25-2,33 Wp que necesita conexiones, soporte, aislamiento y encapsulado.
¿Cuántas células proporcionan unos 18 V nominales?
Con 36 células en serie se obtienen aproximadamente 19,58 V Vmp y 23,04 V Voc antes de pérdidas.
¿Sirve para reparar un panel?
Solo si formato, tecnología, corriente, busbars y datos eléctricos coinciden con las células originales.
¿Puede usarse fuera sin protección?
No. Debe encapsularse y protegerse de humedad, impactos y esfuerzos mecánicos.
