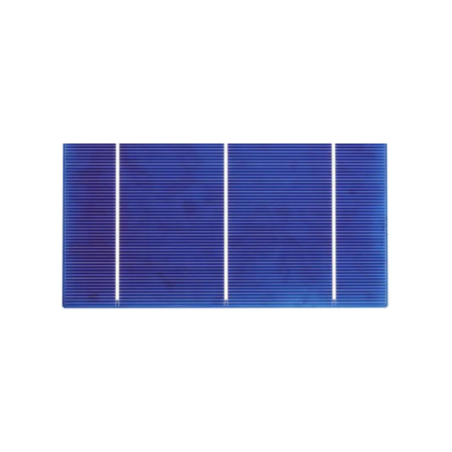

Polykristalline Solarzelle 3”x6” oder 78x156mm mit 3BB
Polykristalline Solarzelle 78x156 mm (3x6 Zoll) mit 2,25-2,33 Wp und 3 Busbars. Nennwerte: Vmp 0,544 V, Imp 4,22 A, Voc 0,64 V und 18,7% Wirkungsgrad.
Das rechteckige Format eignet sich für schmale Module, Prototypen, kompatible Reparaturen und STEM-Labore. Es ist eine ungeschützte Zelle; Ribbon, Lötung, Träger und Encapsulation sind erforderlich.
Die polykristalline Solarzelle 78x156 mm 3BB liefert 2,25-2,33 Wp in einem rechteckigen Format für schmale Module, Prototypen und Lehrmodelle. Die Spannung am maximalen Leistungspunkt bleibt mit etwa 0,544 V ähnlich wie bei einer Vollzelle, während der Strom wegen der halbierten aktiven Fläche 4,22 A beträgt.
Sie ist kein fertiges Modul. Erforderlich sind Ribbon für drei Busbars, kontrolliertes Löten, mechanische Unterstützung, Isolation, transparente Front, Rückseitenfolie und Encapsulation.
Warum das Format 78x156 mm wählen?
Die längliche Geometrie eignet sich für schmale Panelaufbauten und Räume, in die eine quadratische Vollzelle nicht passt. Gegenüber 156x156 mm ist der Strom geringer, die Spannung pro Zelle jedoch ähnlich. Damit lässt sich der Einfluss der aktiven Fläche gut untersuchen.
Für Reparaturen müssen Technologie, Größe, Strom, Busbars und elektrische Daten übereinstimmen. Die Zelle ist kein automatischer Ersatz für ein anderes Format.
Technische Daten SC1P3-78x156
| Referenz | SC1P3-78x156 |
| Technologie | Polykristallines Silizium |
| Nennleistung Pmax | 2,25-2,33 Wp |
| Vmp | 0,544 V |
| Imp | 4,22 A |
| Voc | 0,64 V |
| Isc | 4,99 A |
| Wirkungsgrad | 18,7% |
| Busbars | 3BB |
| Abmessungen | 78x156 mm, etwa 3x6 Zoll |
| Dicke | 170 ± 20 µm |
| Gewicht | Etwa 7 g |
Was liefern 12, 24 oder 36 Zellen in Reihe?
Die Spannungen addieren sich, der Strom bleibt ungefähr 4,22 A. Die Werte gelten theoretisch vor Verlusten durch Temperatur, Mismatch, Ribbon und Encapsulation.
| Zellen | Vmp | Voc | Leistung |
| 12 | 6,53 V | 7,68 V | 27,0-28,0 Wp |
| 24 | 13,06 V | 15,36 V | 54,0-55,9 Wp |
| 36 | 19,58 V | 23,04 V | 81,0-83,9 Wp |
Die Zellzahl richtet sich nach der benötigten Spannung von Last oder Laderegler. Zur Stromerhöhung werden vollständige, gleiche Strings parallel geschaltet.
STEM-Projekte und Photovoltaik-Lernsets
Mit 78x156 mm lässt sich die halbe aktive Fläche mit einer 156x156-mm-Zelle vergleichen: Die Spannung bleibt ähnlich, der Strom sinkt mit der Fläche. Das erklärt Reihe, Parallel, Einstrahlung und Leistung anschaulich.
Die Sonne im Klassenzimmer und MR WATT Lernsets entdecken
Die 3BB-Zelle löten
Passendes Ribbon und Flussmittel für drei Busbars, kontrollierte Temperatur und kurze Kontaktzeiten verwenden. Den Wafer nicht biegen oder drücken. Nach jedem String Durchgang, Polarität und Spannung prüfen.
MR WATT Anleitung zum Löten von Solarzellen lesen
Häufige Fragen
Ist dies eine halbe 156x156-mm-Zelle?
Die Nennabmessung beträgt 78x156 mm, also ungefähr die halbe aktive Fläche. Die Spannung ist ähnlich, der Strom geringer.
Ist dies ein vollständiges Solarmodul?
Nein. Es ist eine einzelne 2,25-2,33-Wp-Zelle und benötigt Verbindungen, Träger, Isolation und Encapsulation.
Wie viele Zellen ergeben etwa 18 V nominal?
36 Zellen in Reihe liefern ungefähr 19,58 V Vmp und 23,04 V Voc vor Verlusten.
Eignet sie sich zur Reparatur?
Nur wenn Format, Technologie, Strom, Busbars und elektrische Daten zu den Originalzellen passen.
Kann sie ungeschützt draußen eingesetzt werden?
Nein. Sie muss gegen Feuchtigkeit, Stöße und mechanische Belastung encapsuliert werden.
