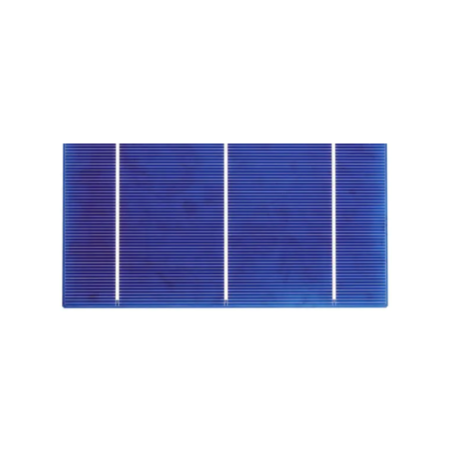

Cella solare Policristallina 3”x6” o 78x156mm di 3BB
Cella solare policristallina 78x156 mm (3x6 pollici) da 2,25-2,33 Wp con 3 busbar. Valori nominali: Vmp 0,544 V, Imp 4,22 A, Voc 0,64 V ed efficienza 18,7%.
Il formato rettangolare è utile per moduli stretti, prototipi, riparazioni compatibili e laboratori STEM. È una cella nuda: richiede ribbon, saldatura, supporto ed encapsulamento.
La cella solare policristallina 78x156 mm 3BB sviluppa 2,25-2,33 Wp in un formato rettangolare adatto a moduli stretti, prototipi e dimostratori didattici. La tensione nominale resta quella tipica di una cella intera, circa 0,544 V al punto di massima potenza, mentre la corrente è 4,22 A grazie alla superficie dimezzata rispetto al formato 156x156 mm.
Non è un pannello pronto all'uso. Per realizzare un modulo servono ribbon compatibile con le tre busbar, saldatura controllata, supporto meccanico, isolamento, copertura trasparente, backsheet ed encapsulamento.
Perché scegliere il formato 78x156 mm?
La geometria allungata permette di progettare pannelli più stretti, disporre le celle in spazi vincolati e ottenere correnti inferiori rispetto alle celle 156x156 mm mantenendo una tensione simile per elemento. È utile anche per esperimenti che confrontano area attiva e corrente prodotta.
Per una riparazione devono coincidere tecnologia, dimensioni, corrente, busbar e caratteristiche elettriche. Una cella 78x156 mm non è una sostituzione automatica per una 156x156 mm o per una cella con diverso numero di busbar.
Specifiche tecniche SC1P3-78x156
| Riferimento | SC1P3-78x156 |
| Tecnologia | Silicio policristallino |
| Potenza nominale Pmax | 2,25-2,33 Wp |
| Tensione Vmp | 0,544 V |
| Corrente Imp | 4,22 A |
| Tensione Voc | 0,64 V |
| Corrente Isc | 4,99 A |
| Efficienza nominale | 18,7% |
| Busbar | 3BB |
| Dimensioni | 78x156 mm, circa 3x6 pollici |
| Spessore | 170 ± 20 µm |
| Peso | Circa 7 g |
Cosa ottieni con 12, 24 o 36 celle in serie?
In serie si sommano le tensioni e la corrente resta circa 4,22 A. I valori sono teorici nominali prima delle perdite dovute a temperatura, mismatch, ribbon ed encapsulamento.
| Celle | Vmp | Voc | Potenza indicativa |
| 12 | 6,53 V | 7,68 V | 27,0-28,0 Wp |
| 24 | 13,06 V | 15,36 V | 54,0-55,9 Wp |
| 36 | 19,58 V | 23,04 V | 81,0-83,9 Wp |
Il numero di celle va scelto in base alla tensione richiesta dal carico o dal regolatore. Per aumentare la corrente si collegano in parallelo stringhe complete e omogenee, con protezioni e cablaggi adeguati.
Progetti STEM e kit fotovoltaici educativi
Il formato 78x156 mm è particolarmente utile per confrontare una mezza superficie con una cella 156x156 mm: la tensione resta simile, mentre la corrente diminuisce con l'area attiva. È un esperimento semplice per spiegare serie, parallelo, irraggiamento e potenza.
Scopri Il Sole in Classe e i kit fotovoltaici educativi MR WATT
Come saldare la cella 3BB
Usare ribbon e flussante compatibili con le tre busbar, temperatura controllata e contatti brevi. Il wafer non va piegato né premuto. Dopo ogni stringa verificare continuità, polarità e tensione prima dell'encapsulamento.
Leggi la guida MR WATT alla saldatura delle celle solari
Domande frequenti
È una mezza cella 156x156 mm?
Ha dimensioni nominali 78x156 mm, cioè circa metà superficie di una cella 156x156 mm. Mantiene una tensione simile, ma la corrente nominale è inferiore.
Questa cella è un pannello completo?
No. È una singola cella da 2,25-2,33 Wp che richiede interconnessioni, supporto, isolamento ed encapsulamento.
Quante celle servono per circa 18 V nominali?
Con 36 celle in serie il Vmp nominale è circa 19,58 V e il Voc circa 23,04 V, prima delle perdite e delle variazioni di temperatura.
Posso usarla per riparare un pannello?
Solo se formato, tecnologia, corrente, busbar e dati elettrici corrispondono alle celle originali.
Può essere usata all'aperto senza protezione?
No. La cella nuda deve essere encapsulata e protetta da umidità, urti e sollecitazioni meccaniche.
