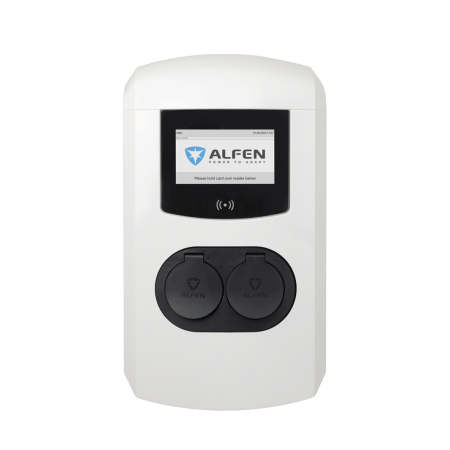

Alfen Eve Double Plus 22 kW 2 prese T2S 1 linea
Stazione di ricarica doppia Alfen Eve Double Plus trifase con due prese Tipo 2 con shutter, RCBO integrati per ciascuna presa e una linea di alimentazione da 32 A condivisa. Pensata per luoghi accessibili al pubblico. Display 7", MID, OCPP, IP54, IK10.
La Alfen Eve Double Plus 3PH 1FC T2S (codice Alfen 904463023) è la stazione di ricarica a due punti con prese Tipo 2 con shutter e una linea di alimentazione da 32 A. Ogni presa arriva a 22 kW, con ripartizione automatica quando ricaricano due veicoli. Rispetto alla versione con prese standard ha una differenza importante sulle protezioni: ogni presa integra un interruttore differenziale magnetotermico (RCBO).
A cosa servono gli shutter
Lo shutter è un otturatore che chiude i contatti della presa quando non c'è una spina inserita: impedisce di raggiungere le parti in tensione con le dita o con oggetti e protegge i contatti da polvere e sporcizia. È un requisito richiesto in alcuni Paesi europei e in molte specifiche per i luoghi accessibili al pubblico o frequentati da bambini: parcheggi di hotel, strutture sanitarie, scuole, centri commerciali. Le prescrizioni locali vanno verificate con il progettista.
RCBO integrato: cosa cambia per l'installatore
In questa versione ogni presa ha un RCBO 3P+N da 40 A, 30 mA, tipo A abbinato a un dispositivo di rilevamento delle correnti di guasto continue da 6 mA DC secondo IEC 62955. Ogni punto di ricarica ha così, dentro la stazione, sia la protezione differenziale sia quella contro le sovracorrenti, come richiesto per ciascun punto di connessione dalle norme sugli impianti di ricarica (in Italia CEI 64-8 sezione 722).
Specifiche tecniche Eve Double Plus 3PH 1FC T2S
| Punti di ricarica | 2 prese Tipo 2 con shutter (IEC 62196-2) |
| Alimentazione | 1 linea, 400 V trifase, 32 A per fase |
| Potenza massima per presa | 22 kW, ripartita quando sono in uso entrambe |
| Protezioni per presa | RCBO 3P+N 40 A 30 mA tipo A + rilevamento 6 mA DC (IEC 62955) |
| Contatore | MID (EN 50470 classe B) per ciascuna presa |
| Display | 7" IPS a colori |
| Autenticazione | Plug&Power, card RFID, ricarica automatica; ISO 15118 predisposto |
| Comunicazione | LTE Cat-M1/2G, 2 Ethernet in cascata, OCPP 1.6 JSON (2.0.1 aggiornabile) |
| Grado di protezione | IP54, IK10, classe I |
| Temperatura di esercizio | da -25 a +50 °C |
| Dimensioni e peso | 590 x 338 x 230 mm, 17,4 kg |
Domande frequenti
Che differenza c'è con la versione T2 senza shutter?
Due cose: le prese hanno l'otturatore di sicurezza e le protezioni integrate sono RCBO tipo A con rilevamento 6 mA DC invece di RCD tipo B. Potenza, display, comunicazione e dimensioni sono gli stessi.
Cosa serve a monte della stazione?
Per questa variante Alfen indica un differenziale da almeno 100 mA (tipo B, oppure tipo A selettivo) e un magnetotermico 4P da 40 A o fusibile gG sulla linea di alimentazione.
Gli shutter complicano l'uso?
No. Lo shutter si apre inserendo la spina del cavo e si richiude da solo quando la si estrae: per l'utente la ricarica è identica a quella di una presa standard.
Con due auto quanto ricarica ciascuna?
Con una linea da 32 A trifase la potenza totale è 22 kW: con due auto collegate viene divisa, circa 11 kW ciascuna. Con una sola auto l'uscita può dare tutti i 22 kW.
Esiste con due linee di alimentazione?
Sì, la Eve Double Plus 3PH 2FC T2S ha due linee indipendenti e garantisce 22 kW a ciascuna presa anche con due auto collegate.
