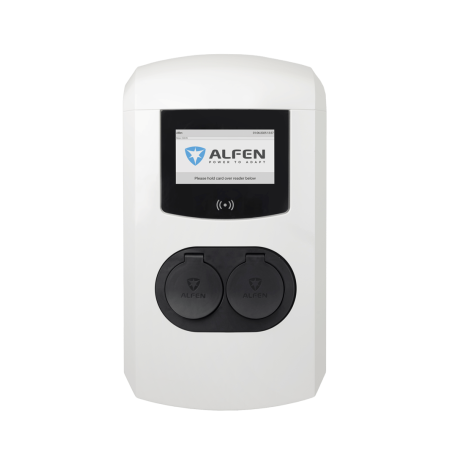

Alfen Eve Double Plus 22 kW 2 tomas T2S, 1 línea
Punto de recarga doble Alfen Eve Double Plus trifásico con dos tomas Tipo 2 con obturador, RCBO integrado en cada toma y una línea de alimentación de 32 A compartida. Pensado para lugares de acceso público. Pantalla de 7", MID, OCPP, IP54, IK10.
El Alfen Eve Double Plus 3PH 1FC T2S (referencia Alfen 904463023) es el punto de recarga de dos tomas con tomas Tipo 2 con obturador (shutter) y una línea de alimentación de 32 A. Cada toma llega a 22 kW, con reparto automático cuando cargan dos vehículos. Frente a la versión con tomas estándar tiene una diferencia importante en las protecciones: cada toma integra un interruptor diferencial con protección magnetotérmica (RCBO).
Para qué sirven los obturadores
El obturador cierra los contactos de la toma cuando no hay una clavija insertada: impide alcanzar partes en tensión con los dedos o con objetos y protege los contactos del polvo y la suciedad. Lo exigen algunos países europeos y muchas especificaciones para lugares de acceso público o frecuentados por niños: aparcamientos de hoteles, centros sanitarios, colegios, centros comerciales. Los requisitos locales deben comprobarse con el proyectista.
RCBO integrado: qué cambia para el instalador
En esta versión cada toma tiene un RCBO 3P+N de 40 A, 30 mA, tipo A combinado con un dispositivo de detección de corrientes de fuga continuas de 6 mA DC según IEC 62955. Así cada punto de carga dispone, dentro del propio cargador, tanto de protección diferencial como contra sobrecorrientes, como exigen para cada punto de conexión las normas de instalaciones de recarga (en España, la ITC-BT-52).
Especificaciones técnicas Eve Double Plus 3PH 1FC T2S
| Puntos de carga | 2 tomas Tipo 2 con obturador (IEC 62196-2) |
| Alimentación | 1 línea, 400 V trifásica, 32 A por fase |
| Potencia máxima por toma | 22 kW, repartida cuando se usan las dos |
| Protecciones por toma | RCBO 3P+N 40 A 30 mA tipo A + detección 6 mA DC (IEC 62955) |
| Contador | MID (EN 50470 clase B) en cada toma |
| Pantalla | 7" IPS en color |
| Autenticación | Plug&Power, tarjeta RFID, carga automática; preparado para ISO 15118 |
| Comunicación | LTE Cat-M1/2G, 2 Ethernet en cascada, OCPP 1.6 JSON (actualizable a 2.0.1) |
| Grado de protección | IP54, IK10, clase I |
| Temperatura de funcionamiento | de -25 a +50 °C |
| Dimensiones y peso | 590 x 338 x 230 mm, 17,4 kg |
Preguntas frecuentes
¿Qué diferencia hay con la versión T2 sin obturador?
Dos cosas: las tomas tienen el obturador de seguridad y las protecciones integradas son RCBO tipo A con detección de 6 mA DC en lugar de diferencial tipo B. Potencia, pantalla, comunicación y dimensiones son iguales.
¿Qué hace falta aguas arriba del cargador?
Para esta variante Alfen indica un diferencial de al menos 100 mA (tipo B, o tipo A selectivo) y un magnetotérmico 4P de 40 A o fusible gG en la línea de alimentación.
¿Los obturadores complican el uso?
No. El obturador se abre al insertar la clavija del cable y se cierra solo al retirarla: para el usuario la carga es idéntica a la de una toma estándar.
Con dos coches, ¿cuánto carga cada uno?
Con una línea trifásica de 32 A la potencia total es de 22 kW: con dos coches conectados se divide, unos 11 kW cada uno. Con un solo coche la salida puede dar los 22 kW completos.
¿Existe con dos líneas de alimentación?
Sí, el Eve Double Plus 3PH 2FC T2S tiene dos líneas independientes y garantiza 22 kW a cada toma incluso con dos coches conectados.
