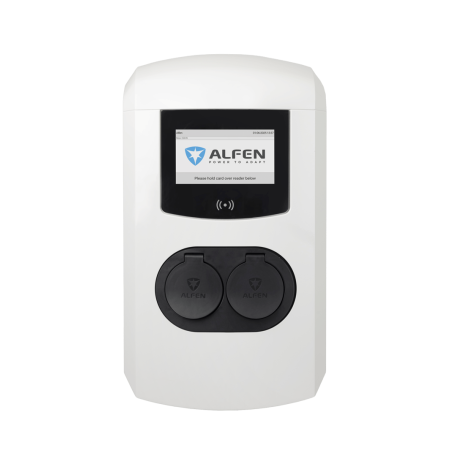

Alfen Eve Double Plus 22kW 2 T2S-Dosen 1 Zuleitung
Doppel-Ladestation Alfen Eve Double Plus, dreiphasig, mit zwei Typ-2-Steckdosen mit Shutter, integriertem FI/LS-Schalter (RCBO) je Steckdose und einer gemeinsamen 32-A-Zuleitung. Für öffentlich zugängliche Orte. 7"-Display, MID, OCPP, IP54, IK10.
Die Alfen Eve Double Plus 3PH 1FC T2S (Alfen-Artikelnummer 904463023) ist die Ladestation mit zwei Ladepunkten, Typ-2-Steckdosen mit Shutter und einer 32-A-Zuleitung. Jede Steckdose erreicht 22 kW, mit automatischer Aufteilung, wenn zwei Fahrzeuge laden. Gegenüber der Version mit Standardsteckdosen gibt es einen wichtigen Unterschied beim Schutz: Jede Steckdose hat einen integrierten FI/LS-Schalter (RCBO).
Wozu die Shutter dienen
Ein Shutter verschließt die Kontakte der Steckdose, wenn kein Stecker steckt: Er verhindert, dass spannungsführende Teile mit Fingern oder Gegenständen erreicht werden, und schützt die Kontakte vor Staub und Schmutz. In einigen europäischen Ländern und in vielen Ausschreibungen für öffentlich zugängliche oder von Kindern frequentierte Orte wird er gefordert: Hotelparkplätze, Gesundheitseinrichtungen, Schulen, Einkaufszentren. Die örtlichen Vorgaben sind mit dem Planer zu klären.
Integrierter RCBO: was das für den Installateur bedeutet
In dieser Version hat jede Steckdose einen RCBO 3P+N 40 A, 30 mA, Typ A, kombiniert mit einer 6-mA-DC-Fehlerstromerkennung nach IEC 62955. Jeder Ladepunkt hat damit in der Station sowohl Fehlerstrom- als auch Überstromschutz, wie es die Normen für Ladeinstallationen (VDE 0100-722) je Anschlusspunkt verlangen.
Technische Daten Eve Double Plus 3PH 1FC T2S
| Ladepunkte | 2 Typ-2-Steckdosen mit Shutter (IEC 62196-2) |
| Versorgung | 1 Zuleitung, 400 V dreiphasig, 32 A je Phase |
| Maximale Leistung je Steckdose | 22 kW, aufgeteilt bei gleichzeitiger Nutzung |
| Schutz je Steckdose | RCBO 3P+N 40 A 30 mA Typ A + 6 mA DC-Erkennung (IEC 62955) |
| Zähler | MID (EN 50470 Klasse B) je Steckdose |
| Display | 7" IPS-Farbdisplay |
| Authentifizierung | Plug&Power, RFID-Karte, Autocharge; ISO 15118 vorbereitet |
| Kommunikation | LTE Cat-M1/2G, 2 Ethernet-Ports zur Verkettung, OCPP 1.6 JSON (2.0.1 aufrüstbar) |
| Schutzart | IP54, IK10, Schutzklasse I |
| Betriebstemperatur | -25 bis +50 °C |
| Abmessungen und Gewicht | 590 x 338 x 230 mm, 17,4 kg |
Häufige Fragen
Was unterscheidet sie von der T2-Version ohne Shutter?
Zwei Dinge: Die Steckdosen haben den Sicherheits-Shutter, und der integrierte Schutz ist ein RCBO Typ A mit 6-mA-DC-Erkennung statt eines FI Typ B. Leistung, Display, Kommunikation und Abmessungen sind gleich.
Was wird vor der Station benötigt?
Für diese Variante gibt Alfen einen FI mit mindestens 100 mA (Typ B oder Typ A selektiv) und einen LS-Schalter 4P 40 A oder eine gG-Sicherung in der Zuleitung an.
Erschweren die Shutter die Bedienung?
Nein. Der Shutter öffnet beim Einstecken des Kabels und schließt sich beim Abziehen von selbst: Für den Nutzer ist das Laden wie an einer normalen Steckdose.
Wie viel bekommt jedes von zwei Autos?
Mit einer 32-A-Drehstromzuleitung beträgt die Gesamtleistung 22 kW: Mit zwei Autos wird sie geteilt, etwa 11 kW je Fahrzeug. Mit einem Auto liefert der Ausgang die vollen 22 kW.
Gibt es eine Version mit zwei Zuleitungen?
Ja, die Eve Double Plus 3PH 2FC T2S hat zwei unabhängige Zuleitungen und garantiert jeder Steckdose 22 kW auch mit zwei angeschlossenen Autos. Für öffentliches Abrechnen nach deutschem Eichrecht ist die DE-Variante erforderlich.
