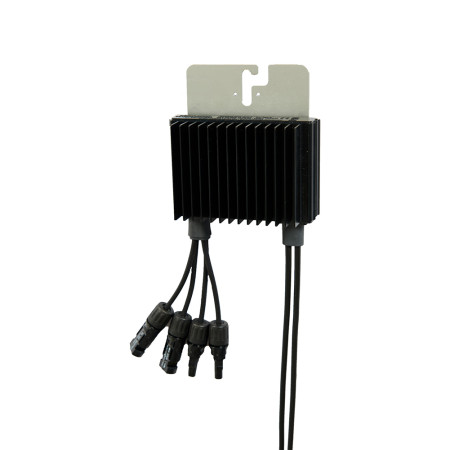

Optimiseur SolarEdge P950 950W pour 2 modules

Le SolarEdge P950-RM4MBY est un optimiseur de puissance de la série commerciale conçu selon une logique différente de celle des optimiseurs résidentiels série S : au lieu d'un dispositif pour chaque module, un seul P950 gère deux modules photovoltaïques raccordés en série. Sur un bâtiment industriel de 200 kWp, cela signifie diviser par deux le nombre d'optimiseurs à installer, avec un impact direct sur les heures de main-d'œuvre en toiture et sur le coût du balance of system.

La vraie contrainte n'est pas la puissance : c'est la Voc

La fiche indique 950 W de puissance nominale en entrée, mais le paramètre qui détermine si le P950 est utilisable est la tension à circuit ouvert : la limite est de 125 V au total sur les deux modules en série, avec un courant de court-circuit maximal de 12,5 A par entrée. Comme la Voc d'un module augmente lorsque la température diminue, la vérification doit être effectuée à la température minimale de conception du site et non aux valeurs STC. Avec deux modules de 50 V de Voc à 25 °C, on se rapproche de la limite lors d'une matinée hivernale de janvier : c'est le calcul qui détermine la faisabilité, et il doit être réalisé avant la commande, pas sur le chantier.

Le P950 est justement conçu pour les modules à forte puissance et pour les bifaciaux montés verticalement, lorsque la paire en série reste dans la fenêtre admise. Sur des modules à Voc élevée, le choix correct se porte sur des optimiseurs avec une fenêtre d'entrée différente.

Compatibilité : uniquement avec des onduleurs triphasés de taille commerciale

Le P950 fonctionne exclusivement avec les onduleurs SolarEdge triphasés SE16K et supérieurs, y compris les unités Synergy de puissance équivalente. Il n'est pas utilisable avec des onduleurs monophasés résidentiels. Il faut également rappeler que les optimiseurs de la série P ne peuvent pas être mélangés dans la même chaîne avec ceux de la série S : une chaîne peut contenir P800p, P850, P950 et P1100, mais pas un mélange entre les deux familles. C'est l'erreur de conception la plus courante lorsqu'on étend une installation existante avec du matériel acheté à des moments différents.

Sécurité et surveillance au niveau du module

Comme tous les optimiseurs SolarEdge, le P950 intègre la fonction SafeDC : lorsque l'onduleur est éteint ou se déconnecte du réseau, la tension de chaque optimiseur descend à une valeur de sécurité, réduisant le risque pour les opérateurs et pour les pompiers en cas d'intervention sur la toiture. La surveillance s'effectue par paire de modules, et non par module individuel : un détail à prendre en compte lors de l'évaluation de la capacité de diagnostic de l'installation, car une panne est localisée sur la paire et non sur le panneau individuel.

Spécifications techniques P950-RM4MBY

Questions fréquentes

Comment vérifier si mes modules respectent la limite de 125 V ?

On prend la Voc du module en conditions STC dans sa fiche technique, on applique le coefficient de température de la tension à circuit ouvert à la température minimale de conception du site, puis on multiplie par deux, car les modules sont en série. Le résultat doit rester sous 125 V avec une marge. La vérification doit être effectuée sur la température minimale hivernale réelle du lieu, et non sur des valeurs moyennes : c'est là que la Voc atteint son pic.

Puis-je utiliser le P950 avec un onduleur monophasé ou avec un SE10K ?

Non. Le P950 est déclaré compatible uniquement avec les onduleurs SolarEdge triphasés à partir de SE16K, y compris les unités Synergy de puissance équivalente. Il ne doit pas être utilisé avec des onduleurs de taille inférieure ou monophasés : la fenêtre de tension et les longueurs de chaîne autorisées sont différentes et le système ne fonctionnerait pas correctement. Pour les installations résidentielles, le bon choix est la série S.

Puis-je ajouter des P950 à une installation équipée d'optimiseurs série S ?

Pas dans la même chaîne. SolarEdge permet de mélanger uniquement les optimiseurs de la série commerciale P800p, P850, P950 et P1100 entre eux. La série S et la série P ne peuvent pas coexister dans la même chaîne. Dans le cadre d'une extension, il est possible de consacrer des chaînes séparées aux deux familles, à condition de respecter les contraintes de longueur minimale et maximale de chacune : la conception doit être refaite avec SolarEdge Designer.

Avec un optimiseur pour deux modules, est-ce que je perds la surveillance du panneau individuel ?

Oui, et c'est le compromis accepté en choisissant la série commerciale. La surveillance et le suivi du point de puissance maximale s'effectuent par paire de modules : une baisse de rendement est signalée sur la paire et l'identification du panneau responsable nécessite une vérification sur site. En contrepartie, le nombre d'optimiseurs, les connexions et les temps de pose sont divisés par deux, ce qui, sur les installations commerciales, est presque toujours le facteur économiquement dominant.

Combien d'optimiseurs faut-il par chaîne ?

Chaque modèle d'optimiseur possède un nombre minimal et maximal d'unités par chaîne, qui dépend de l'onduleur associé et de la puissance installée. Pour les modèles de la série commerciale, le nombre minimal est généralement de l'ordre d'une dizaine d'unités : la valeur exacte pour la configuration spécifique doit toujours être obtenue avec SolarEdge Designer, qui tient compte de l'onduleur, de la puissance des modules et des conditions du site. Ce n'est pas un paramètre à estimer approximativement.
