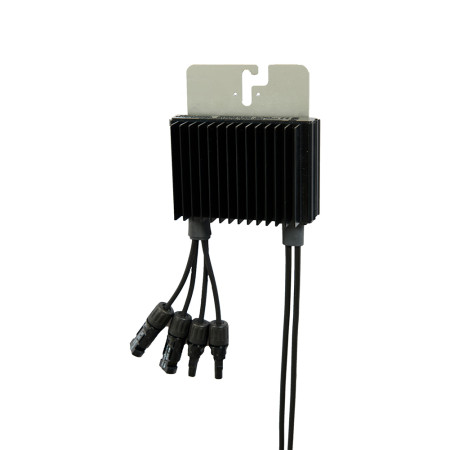

SolarEdge P950 950W Optimierer für 2 Module

Der SolarEdge P950-RM4MBY ist ein Leistungsoptimierer der kommerziellen Serie, der nach einer anderen Logik entwickelt wurde als die Optimierer der privaten S-Serie: Statt eines Geräts pro Modul verwaltet ein einzelner P950 zwei in Reihe geschaltete Photovoltaikmodule. Bei einer 200 kWp-Halle bedeutet das, die Anzahl der zu installierenden Optimierer zu halbieren, mit direktem Einfluss auf die Arbeitsstunden auf dem Dach und die Kosten des Balance of System.

Die eigentliche Grenze ist nicht die Leistung: Es ist die Voc

Das Datenblatt gibt 950 W Nenneingangsleistung an, aber der Parameter, der entscheidet, ob der P950 eingesetzt werden kann, ist die Leerlaufspannung: Die Grenze liegt bei 125 V insgesamt über den zwei in Reihe geschalteten Modulen, mit einem maximalen Kurzschlussstrom von 12,5 A pro Eingang. Da die Voc eines Moduls bei sinkender Temperatur ansteigt, muss die Prüfung bei der minimalen Auslegungstemperatur des Standorts erfolgen und nicht anhand der STC-Werte. Mit zwei Modulen mit 50 V Voc bei 25 °C nähert man sich an einem winterlichen Januarmorgen dem Grenzwert: Die Berechnung entscheidet über die Machbarkeit und muss vor der Bestellung erfolgen, nicht auf der Baustelle.

Der P950 wurde genau für Hochleistungsmodule und für vertikal montierte bifaziale Module entwickelt, bei denen das in Reihe geschaltete Paar innerhalb des zulässigen Fensters bleibt. Bei Modulen mit hoher Voc fällt die richtige Wahl auf Optimierer mit einem anderen Eingangsfenster.

Kompatibilität: nur dreiphasige Wechselrichter kommerzieller Leistungsklasse

Der P950 arbeitet ausschließlich mit dreiphasigen SolarEdge-Wechselrichtern SE16K und höher, einschließlich Synergy-Einheiten gleicher Leistung. Er ist nicht mit einphasigen Wechselrichtern für Wohngebäude verwendbar. Außerdem ist zu beachten, dass Optimierer der P-Serie nicht im selben String mit denen der S-Serie gemischt werden dürfen: Ein String kann P800p, P850, P950 und P1100 enthalten, aber keine Mischung aus beiden Familien. Das ist der häufigste Planungsfehler, wenn eine bestehende Anlage mit zu unterschiedlichen Zeitpunkten gekauftem Material erweitert wird.

Sicherheit und Überwachung auf Modulebene

Wie alle SolarEdge-Optimierer integriert der P950 die Funktion SafeDC: Wenn der Wechselrichter ausgeschaltet wird oder sich vom Netz trennt, sinkt die Spannung jedes Optimierers auf einen Sicherheitswert, wodurch das Risiko für Monteure und Feuerwehr im Falle eines Einsatzes auf dem Dach reduziert wird. Die Überwachung erfolgt pro Modulpaar, nicht pro Einzelmodul: ein Detail, das bei der Bewertung der Diagnosefähigkeit der Anlage berücksichtigt werden sollte, da ein Fehler auf das Paar und nicht auf das einzelne Panel eingegrenzt wird.

Technische Daten P950-RM4MBY

Häufig gestellte Fragen

Wie prüfe ich, ob meine Module innerhalb der Grenze von 125 V liegen?

Man nimmt die Voc des Moduls unter STC-Bedingungen aus seinem Datenblatt, wendet den Temperaturkoeffizienten der Leerlaufspannung auf die minimale Auslegungstemperatur des Standorts an und multipliziert mit zwei, weil die Module in Reihe geschaltet sind. Das Ergebnis muss mit Reserve unter 125 V bleiben. Die Prüfung muss anhand der tatsächlichen minimalen Wintertemperatur des Standorts erfolgen, nicht anhand von Durchschnittswerten: Genau dort erreicht die Voc ihren Spitzenwert.

Kann ich den P950 mit einem einphasigen Wechselrichter oder mit einem SE10K verwenden?

Nein. Der P950 ist nur mit dreiphasigen SolarEdge-Wechselrichtern ab SE16K aufwärts als kompatibel angegeben, einschließlich Synergy-Einheiten mit gleichwertiger Leistung. Bei Wechselrichtern kleinerer Leistungsklasse oder einphasigen Wechselrichtern darf er nicht verwendet werden: Das Spannungsfenster und die zulässigen Stringlängen sind unterschiedlich, und das System würde nicht korrekt funktionieren. Für Wohngebäudeanlagen ist die S-Serie die richtige Wahl.

Kann ich P950 zu einer Anlage hinzufügen, die Optimierer der S-Serie installiert hat?

Nicht im selben String. SolarEdge erlaubt nur das Mischen der kommerziellen Optimierer P800p, P850, P950 und P1100 untereinander. S-Serie und P-Serie können nicht im selben String zusammenarbeiten. Bei einer Erweiterung ist es möglich, den beiden Familien getrennte Strings zuzuweisen, sofern die Mindest- und Maximallängen der jeweiligen Strings eingehalten werden: Die Planung muss mit dem SolarEdge Designer neu erstellt werden.

Verliere ich bei einem Optimierer für jeweils zwei Module die Überwachung des einzelnen Panels?

Ja, und das ist der Kompromiss, den man mit der kommerziellen Serie akzeptiert. Die Überwachung und das Maximum-Power-Point-Tracking erfolgen pro Modulpaar: Ein Leistungsabfall wird am Paar gemeldet, und die Ermittlung des verantwortlichen Panels erfordert eine Prüfung vor Ort. Im Gegenzug halbieren sich Optimierer, Verbindungen und Montagezeiten, was bei kommerziellen Anlagen fast immer der wirtschaftlich ausschlaggebende Faktor ist.

Wie viele Optimierer werden pro String benötigt?

Jedes Optimierermodell hat eine Mindest- und Höchstanzahl von Einheiten pro String, die vom gekoppelten Wechselrichter und der installierten Leistung abhängt. Bei Modellen der kommerziellen Serie liegt die Mindestanzahl typischerweise im Bereich von etwa zehn Einheiten: Der exakte Wert für die spezifische Konfiguration muss immer aus dem SolarEdge Designer entnommen werden, der Wechselrichter, Modulleistung und Standortbedingungen berücksichtigt. Das ist kein Parameter, den man grob schätzen sollte.
