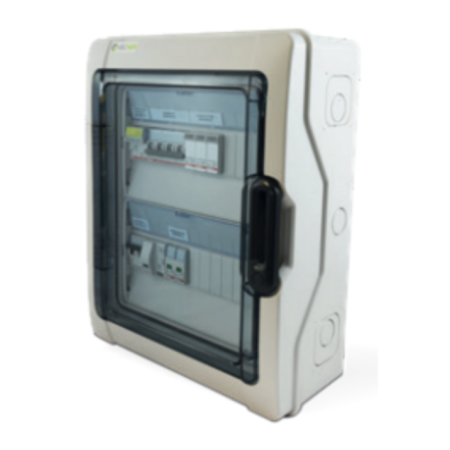

Cuadro Fotovoltaico AC/DC SecSun UBM-57260 6kW 2 Strings
El SecSun UBM-57260 es un cuadro combinador AC/DC (string box) para instalaciones fotovoltaicas monofásicas de hasta 6 kW con 2 strings independientes a 1000 VDC: protecciones DC y AC integradas. IP65, clase II, conforme a EN 61439.
El SecSun UBM-57260 es un cuadro combinador AC/DC (string box) precableado para instalaciones fotovoltaicas monofásicas de hasta 6 kW con 2 strings independientes a 1000 VDC. Reúne en una única envolvente IP65 los dispositivos de seccionamiento y protección entre los strings FV, el inversor y la red.
¿Por qué 1000 VDC y dos strings independientes?
La tensión DC de 1000 VDC permite strings más largos (más módulos en serie) que un cuadro de 600 V, y los dos strings independientes permiten conectar dos entradas MPPT distintas o dos orientaciones manteniendo cada uno protegido por separado. El cuadro reúne la combinación de strings, el seccionamiento y la protección contra sobretensiones y sobrecorrientes, precableado y certificado según CEI EN 61439-1/2.
Especificaciones técnicas
| Modelo | SecSun UBM-57260 |
| Configuración | Monofásico, 6 kW, 2 strings independientes |
| Lado DC | 1000 VDC; seccionadores portafusibles de string y descargadores |
| Lado AC | Diferencial magnetotérmico (RCBO) y descargador |
| Grado de protección | IP65, aislamiento clase II |
| Norma | Declaración de conformidad CEI EN 61439-1/2 |
| Dimensiones | 622 × 340 × 161 mm (Al×An×Pr) |
Preguntas frecuentes
¿Qué hace un cuadro combinador?
Concentra los dispositivos de seccionamiento y protección entre módulos, inversor y red en una única envolvente certificada —seccionadores DC y AC, fusibles y descargadores—, protegiendo los equipos y permitiendo aislar la instalación en un único punto.
¿Qué diferencia hay con la versión de 600 VDC?
Este cuadro es de 1000 VDC en el lado DC, por lo que admite strings más largos que un modelo de 600 V. Elige según la tensión máxima de string (Voc a la temperatura mínima prevista) de tu generador.
¿Se puede instalar en exterior?
Sí. El grado IP65 protege contra el polvo y los chorros de agua; se recomienda instalarlo protegido de la luz solar directa y de las temperaturas extremas para una vida útil más larga.
¿Quién debe instalarlo?
La instalación y la conexión deben ser realizadas por un electricista cualificado, respetando las polaridades, los pares de apriete y la normativa aplicable.
