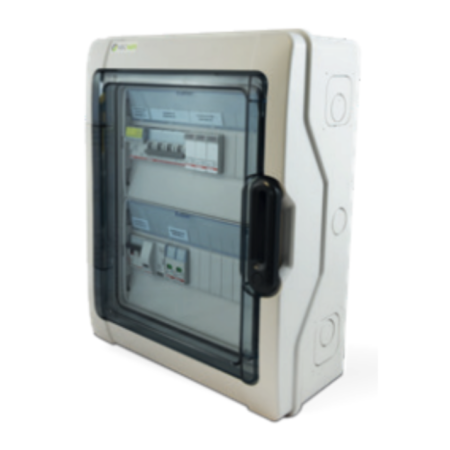

SecSun UBM-57260 PV-Schaltschrank AC/DC 6kW 2 Strings
Der SecSun UBM-57260 ist ein AC/DC-Schaltschrank (String-Box) für einphasige Photovoltaikanlagen bis 6 kW mit 2 unabhängigen Strings bei 1000 VDC: integrierte DC- und AC-Schutzeinrichtungen. IP65, Klasse II, konform mit EN 61439.
Der SecSun UBM-57260 ist ein vorverdrahteter AC/DC-Schaltschrank (String-Box) für einphasige Photovoltaikanlagen bis 6 kW mit 2 unabhängigen Strings bei 1000 VDC. Er vereint in einem einzigen IP65-Gehäuse die Trenn- und Schutzeinrichtungen zwischen den PV-Strings, dem Wechselrichter und dem Netz.
Warum 1000 VDC und zwei unabhängige Strings?
Die DC-Spannung von 1000 VDC ermöglicht längere Strings (mehr Module in Reihe) als ein 600-V-Schrank, und die zwei unabhängigen Strings erlauben den Anschluss von zwei getrennten MPPT-Eingängen oder zwei Ausrichtungen, wobei jeder einzeln geschützt bleibt. Der Schaltschrank vereint Stringkombination, Trennung und Überspannungs-/Überstromschutz, vorverdrahtet und nach CEI EN 61439-1/2 zertifiziert.
Technische Daten
| Modell | SecSun UBM-57260 |
| Konfiguration | Einphasig, 6 kW, 2 unabhängige Strings |
| DC-Seite | 1000 VDC; String-Sicherungslasttrenner und Überspannungsableiter |
| AC-Seite | FI/LS-Schalter (RCBO) und Überspannungsableiter |
| Schutzart | IP65, Schutzklasse II |
| Norm | Konformitätserklärung CEI EN 61439-1/2 |
| Abmessungen | 622 × 340 × 161 mm (H×B×T) |
Häufige Fragen
Was macht ein Schaltschrank?
Er vereint die Trenn- und Schutzeinrichtungen zwischen Modulen, Wechselrichter und Netz in einem einzigen zertifizierten Gehäuse — DC- und AC-Trenner, Sicherungen und Überspannungsableiter —, schützt die Geräte und ermöglicht die Freischaltung an einem einzigen Punkt.
Was ist der Unterschied zur 600-VDC-Version?
Dieser Schrank ist DC-seitig für 1000 VDC ausgelegt und unterstützt daher längere Strings als ein 600-V-Modell. Wählen Sie nach der maximalen String-Spannung (Voc bei der niedrigsten zu erwartenden Temperatur) Ihres Generators.
Kann er im Freien installiert werden?
Ja. Die Schutzart IP65 schützt vor Staub und Strahlwasser; für eine längere Lebensdauer wird die Installation geschützt vor direkter Sonneneinstrahlung und extremen Temperaturen empfohlen.
Wer sollte ihn installieren?
Installation und Anschluss müssen von einer qualifizierten Elektrofachkraft unter Beachtung der Polaritäten, Anzugsdrehmomente und der geltenden Vorschriften ausgeführt werden.
