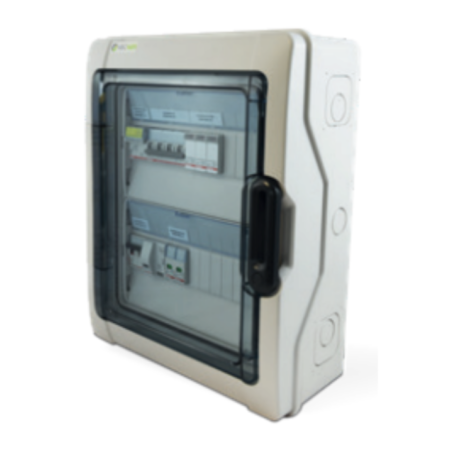

SecSun UBM1101L PV-Schaltschrank AC/DC 3kW 1 String
Der SecSun UBM1101L ist ein AC/DC-Schaltschrank (String-Box) für einphasige Photovoltaikanlagen bis 3 kW, 1 String: integrierte DC- und AC-Trenner, Überspannungsableiter und FI/LS-Schalter. IP65, Klasse II, konform mit EN 61439.
Der SecSun UBM1101L ist ein vorverdrahteter AC/DC-Schaltschrank (String-Box) für einphasige Photovoltaikanlagen bis 3 kW mit 1 String. Er vereint in einem einzigen IP65-Gehäuse alle erforderlichen Schutzeinrichtungen zwischen den PV-Modulen, dem Wechselrichter und dem Hausnetz: Trennung, Überstrom- und Überspannungsschutz auf der DC- und AC-Seite.
Wofür dient der UBM1101L?
Zwischen String und Wechselrichter sowie zwischen Wechselrichter und Netz benötigt die Anlage Trennstellen und Schutz gegen Überspannungen und Fehlerströme. Der UBM1101L vereint diese Geräte in einem wandmontierten Kasten, bereits verdrahtet und nach CEI EN 61439-1/2 zertifiziert, sodass der Installateur die Schutzeinrichtungen nicht einzeln vor Ort montieren muss.
Technische Daten
| Modell | SecSun UBM1101L |
| Konfiguration | Einphasig, 3 kW, 1 String |
| DC-Seite | 2P-Sicherungslasttrenner mit 16 A / 1000 VDC Sicherungen; 600 VDC Überspannungsableiter; 16 A / 600 VDC Lasttrennschalter |
| AC-Seite | 1P+N 20 A 6 kA 300 mA Klasse A FI/LS-Schalter; einphasiger Überspannungsableiter Klasse II Imax 20 kA |
| Schutzart | IP65, Schutzklasse II |
| Norm | Konformitätserklärung CEI EN 61439-1/2 |
| Abmessungen | 340 × 432 × 161 mm (B×H×T) |
Häufige Fragen
Wofür dient ein Schaltschrank in einer PV-Anlage?
Er vereint die Trenn- und Schutzeinrichtungen zwischen Modulen, Wechselrichter und Netz in einem einzigen zertifizierten Gehäuse: DC- und AC-Trenner, Sicherungen und Überspannungsableiter. Er schützt die Geräte und macht die Wartung sicherer, da die Anlage an einem einzigen Punkt freigeschaltet werden kann.
Ist der UBM1101L für meine Anlage geeignet?
Er ist für einphasige Anlagen bis 3 kW mit 1 String ausgelegt. Prüfen Sie vor dem Kauf, ob Ihr Wechselrichter und Ihr String zu diesen Werten passen (Spannung, Strom, Anzahl der Strings); für höhere Leistung oder mehr Strings gibt es weitere Modelle der UBM-Reihe.
Kann er im Freien installiert werden?
Ja. Die Schutzart IP65 schützt vor Staub und Strahlwasser, sodass der Kasten im Freien oder in einem Technikraum installiert werden kann. Für eine längere Lebensdauer wird dennoch der Schutz vor direkter Sonneneinstrahlung und extremen Temperaturen empfohlen.
Wer sollte ihn installieren?
Installation und Anschluss müssen von einer qualifizierten Elektrofachkraft unter Beachtung der Polaritäten, Anzugsdrehmomente und der geltenden Vorschriften ausgeführt werden. Der Schaltschrank ist vorverdrahtet, aber die Feldanschlüsse und die Inbetriebnahme erfordern professionelle Arbeit.
