Cuadro Fotovoltaico AC/DC SecSun UBM1101L 3kW 1 String

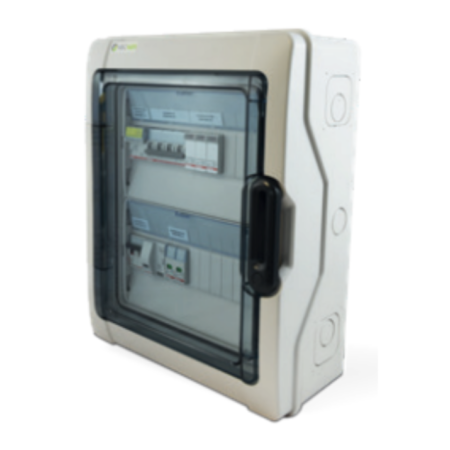

El SecSun UBM1101L es un cuadro combinador AC/DC (string box) para instalaciones fotovoltaicas monofásicas de hasta 3 kW, 1 string: seccionadores DC y AC, descargadores de sobretensión y diferencial integrados. IP65, clase II, conforme a EN 61439.
El SecSun UBM1101L es un cuadro combinador AC/DC (string box) precableado para instalaciones fotovoltaicas monofásicas de hasta 3 kW con 1 string. Reúne en una única envolvente IP65 todas las protecciones necesarias entre los módulos FV, el inversor y la red doméstica: seccionamiento, protección contra sobrecorriente y sobretensión en los lados DC y AC.
¿Para qué sirve el UBM1101L?
Entre el string y el inversor, y entre el inversor y la red, la instalación necesita puntos de seccionamiento y protección contra sobretensiones y corrientes de defecto. El UBM1101L reúne estos dispositivos en una caja mural, ya cableada y certificada según CEI EN 61439-1/2, de modo que el instalador no tiene que montar las protecciones una a una en obra.
Especificaciones técnicas
| Modelo | SecSun UBM1101L |
| Configuración | Monofásico, 3 kW, 1 string |
| Lado DC | Seccionador portafusibles 2P con fusibles 16 A / 1000 VDC; descargador 600 VDC; seccionador bajo carga 16 A / 600 VDC |
| Lado AC | Diferencial magnetotérmico 1P+N 20 A 6 kA 300 mA clase A; descargador monofásico clase II Imax 20 kA |
| Grado de protección | IP65, aislamiento clase II |
| Norma | Declaración de conformidad CEI EN 61439-1/2 |
| Dimensiones | 340 × 432 × 161 mm (An×Al×Pr) |
Preguntas frecuentes
¿Para qué sirve un cuadro combinador en una instalación FV?
Concentra los dispositivos de seccionamiento y protección entre módulos, inversor y red en una única envolvente certificada: seccionadores DC y AC, fusibles y descargadores. Protege los equipos y hace más segura la mantenimiento, permitiendo aislar la instalación en un único punto.
¿El UBM1101L es adecuado para mi instalación?
Está dimensionado para instalaciones monofásicas de hasta 3 kW con 1 string. Comprueba que tu inversor y tu string coincidan con estos valores (tensión, corriente, número de strings) antes de la compra; para más potencia o más strings hay otros modelos de la gama UBM.
¿Se puede instalar en exterior?
Sí. El grado IP65 protege contra el polvo y los chorros de agua, por lo que la caja puede instalarse en exterior o en un local técnico. Para una vida útil más larga se recomienda igualmente protegerla de la luz solar directa y de las temperaturas extremas.
¿Quién debe instalarlo?
La instalación y la conexión deben ser realizadas por un electricista cualificado, respetando las polaridades, los pares de apriete y la normativa aplicable. El cuadro está precableado, pero las conexiones en obra y la puesta en servicio requieren trabajo profesional.
