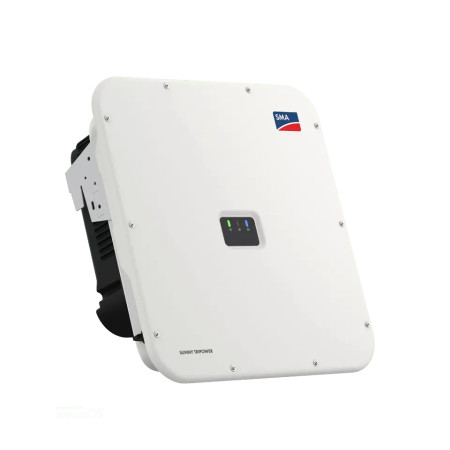

Onduleur SMA Sunny Tripower X 20 kW triphasé 3 MPPT
Onduleur de chaîne triphasé de 20 kW SMA Sunny Tripower X, 3 MPPT indépendants, générateur jusqu’à 30 kWp, courant de sortie nominal 29 A.
Rendement maximal 98,2% (européen 97,9%), System Manager intégré avec Sunny Portal ennexOS et SMA Dynamic Power Control pour la régulation dynamique jusqu’à l’injection zéro. IP65, ArcFix et sectionneur DC de série ; nécessite un coffret d’interface avec SPI.
L'onduleur SMA Sunny Tripower X 20 (STP 20-50) est un onduleur photovoltaïque de chaîne triphasé de 20 kW avec 3 MPPT indépendants et un générateur jusqu'à 30 kWp. C’est la puissance de référence pour le photovoltaïque commercial en basse tension : hangars, entrepôts frigorifiques, ateliers et exploitations agricoles avec des charges diurnes constantes, où le retour sur investissement dépend davantage de la part d’autoconsommation que de la vente au réseau.
Zéro injection et régulation dynamique
Lorsque le gestionnaire de réseau limite ou interdit l’injection, le Sunny Tripower X 20 fonctionne avec SMA Dynamic Power Control : associé à un SMA Energy Meter installé au point de raccordement, l’onduleur lit en temps réel le flux vers le réseau et réduit la puissance active de manière continue, jusqu’au zéro injection. La même logique gère la puissance réactive avec des courbes Q(U) ou un cosphi réglable, exigés dans différents raccordements au-dessus de 20 kW. Le tout sans logiques externes : le contrôle est intégré dans l’onduleur, qui fait également office de System Manager pour l’ensemble de l’installation.
Spécifications techniques STP 20-50
| Puissance nominale AC (230 V, 50 Hz) | 20.000 W |
| Puissance apparente nominale / maximale | 20.000 VA / 20.000 VA |
| Puissance maximale du générateur PV | 30.000 Wp STC (rapport DC/AC 1,5) |
| Tension d’entrée maximale | 1.000 V |
| Plage MPPT / tension nominale | 345-800 V / 580 V |
| Tension minimale / de démarrage | 150 V / 188 V |
| MPPT indépendants / chaînes par MPPT | 3 / 2 |
| Courant utile par MPPT / de court-circuit | 24 A / 37,5 A |
| Courant de sortie nominal / maximal | 29 A / 36,6 A |
| Raccordement AC | Triphasé 3-(N)-PE, 220/380 - 230/400 - 240/415 V |
| Rendement maximal / européen | 98,2% / 97,9% |
| Régulation réseau | SMA Dynamic Power Control, zéro injection, Q(U), Integrated Plant Control |
| Protections de série | Sectionneur DC, surveillance du réseau et défaut à la terre, inversion de polarité DC, RCMU sensible à tous les courants, AFCI SMA ArcFix |
| Indice de protection / corrosion | IP65, catégorie C5 (IEC 61701) |
| Température de fonctionnement | -25 °C / +60 °C |
| Connexions | DC SUNCLIX, AC à ressort, Ethernet (2 ports), WLAN, Modbus SMA et SunSpec, Speedwire, 6 entrées numériques |
| Dimensions (L x H x P) / poids | 728 x 762 x 266 mm / 35 kg |
| Garantie | 5 ans, extensible à 10, 15 ou 20 ans |
| Certifications | CEI 0-21 et CEI 0-16, EN 50549-1/-2, IEC 62109-1/-2, CE |
Le côté AC : la partie que l’on sous-estime
Avec 20 kW, le courant de sortie nominal est de 29 A par phase et atteint 36,6 A lors des transitoires : la ligne AC, le disjoncteur magnétothermique différentiel et la section des câbles doivent être dimensionnés sur cette valeur et sur la longueur réelle du tronçon, et non sur la valeur nominale. À cette puissance, le tableau d’interface avec relais SPI réglé, dispositif d’interface et test report est également obligatoire, car la puissance dépasse largement le seuil de 11,08 kW de la CEI 0-21. Les protections internes de l’onduleur (sectionneur DC, RCMU, ArcFix) couvrent l’appareil, pas l’interface avec le distributeur.
Dimensionnement des chaînes
La plage MPPT commence à 345 V, la deuxième plus élevée de la série : il faut des chaînes longues, à titre indicatif à partir de 11-12 modules avec des cellules d’environ 34 V de Vmp, et pas plus d’une vingtaine pour rester dans la limite des 1.000 V avec les minima hivernaux. Avec six chaînes au total (2 par MPPT) et des modules de 500 W, on atteint sans difficulté les 30 kWp admis, tout en tenant compte de la limite de 24 A utiles par tracker.
Questions fréquentes
Comment obtenir le zéro injection avec cet onduleur ?
Il faut un compteur SMA Energy Meter ou un Sunny Home Manager 2.0 installé au point de raccordement avec le réseau. L’onduleur lit le flux et réduit la puissance en temps réel via SMA Dynamic Power Control, sans dispositifs tiers.
Quel tableau d’interface faut-il pour une installation de 20 kW ?
Un tableau conforme à la CEI 0-21 pour les installations au-dessus de 11,08 kW, avec relais de protection d’interface réglé, dispositif d’interface triphasé et test report signé. Le tableau doit être choisi en fonction de la puissance totale de l’installation et du nombre d’onduleurs raccordés en aval.
Combien de modules faut-il pour saturer les 30 kWp ?
Environ 60-66 modules de 450-500 W, répartis sur 3 MPPT avec 2 chaînes chacun. Avec des modules à courant élevé, il convient de vérifier que chaque paire de chaînes en parallèle reste proche des 24 A utiles par MPPT, sinon quelques points de pourcentage de production sont perdus lors des journées dégagées.
Puis-je l’installer à l’extérieur en plein soleil ?
Le boîtier est IP65 et fonctionne jusqu’à +60 °C, l’installation extérieure est donc autorisée. Sous rayonnement direct, toutefois, l’électronique entre plus tôt en déclassement thermique : un emplacement ombragé et ventilé, par exemple sous le pan de toiture ou sur un mur nord, maintient la pleine puissance plus longtemps.
Quelle maintenance nécessite-t-il ?
Le refroidissement est à convection forcée avec système OptiCool et ne comporte pas de filtres à remplacer. La maintenance ordinaire se limite au contrôle périodique des serrages, au nettoyage des ailettes et à la vérification des alarmes sur Sunny Portal, où SMA Smart Connected signale automatiquement les anomalies à l’installateur.
