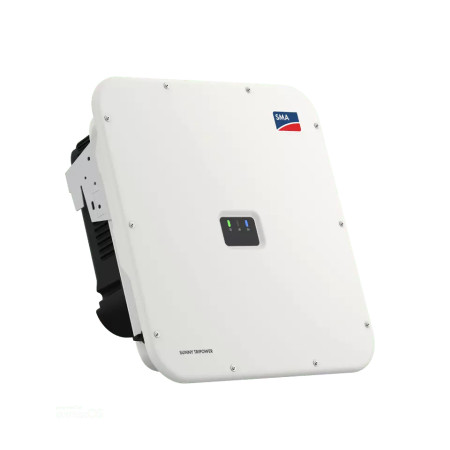

Inverter SMA Sunny Tripower X 20 kW Trifase
Inverter di stringa trifase da 20 kW SMA Sunny Tripower X, 3 MPPT indipendenti, generatore fino a 30 kWp, corrente d'uscita nominale 29 A.
Rendimento massimo 98,2% (europeo 97,9%), System Manager integrato con Sunny Portal ennexOS e SMA Dynamic Power Control per la regolazione dinamica fino allo zero immissione. IP65, ArcFix e sezionatore DC di serie; richiede quadro di interfaccia con SPI.
L'inverter SMA Sunny Tripower X 20 (STP 20-50) è un inverter fotovoltaico di stringa trifase da 20 kW con 3 MPPT indipendenti e generatore fino a 30 kWp. È la taglia di riferimento per il fotovoltaico commerciale in bassa tensione: capannoni, magazzini refrigerati, officine e aziende agricole con carichi diurni costanti, dove il ritorno dell'investimento si gioca sulla quota di autoconsumo più che sulla vendita in rete.
Zero immissione e regolazione dinamica
Quando il gestore di rete limita o vieta l'immissione, il Sunny Tripower X 20 lavora con SMA Dynamic Power Control: abbinato a un SMA Energy Meter installato al punto di scambio, l'inverter legge in tempo reale il flusso verso la rete e riduce la potenza attiva in modo continuo, fino allo zero immissione. La stessa logica gestisce la potenza reattiva con curve Q(U) o cosphi impostabile, richieste in diversi allacciamenti sopra i 20 kW. Il tutto senza logiche esterne: il controllo è dentro l'inverter, che fa anche da System Manager per l'intero impianto.
Specifiche tecniche STP 20-50
| Potenza nominale AC (230 V, 50 Hz) | 20.000 W |
| Potenza apparente nominale / massima | 20.000 VA / 20.000 VA |
| Potenza massima generatore FV | 30.000 Wp STC (rapporto DC/AC 1,5) |
| Tensione massima d'ingresso | 1.000 V |
| Intervallo MPPT / tensione nominale | 345-800 V / 580 V |
| Tensione minima / di avvio | 150 V / 188 V |
| MPPT indipendenti / stringhe per MPPT | 3 / 2 |
| Corrente utile per MPPT / di corto circuito | 24 A / 37,5 A |
| Corrente d'uscita nominale / massima | 29 A / 36,6 A |
| Collegamento AC | Trifase 3-(N)-PE, 220/380 - 230/400 - 240/415 V |
| Rendimento massimo / europeo | 98,2% / 97,9% |
| Regolazione di rete | SMA Dynamic Power Control, zero immissione, Q(U), Integrated Plant Control |
| Protezioni di serie | Sezionatore DC, monitoraggio rete e guasto a terra, inversione polarità DC, RCMU sensibile a tutte le correnti, AFCI SMA ArcFix |
| Grado di protezione / corrosione | IP65, categoria C5 (IEC 61701) |
| Temperatura di esercizio | -25 °C / +60 °C |
| Connessioni | DC SUNCLIX, AC a molla, Ethernet (2 porte), WLAN, Modbus SMA e SunSpec, Speedwire, 6 ingressi digitali |
| Dimensioni (L x A x P) / peso | 728 x 762 x 266 mm / 35 kg |
| Garanzia | 5 anni, estendibile a 10, 15 o 20 anni |
| Certificazioni | CEI 0-21 e CEI 0-16, EN 50549-1/-2, IEC 62109-1/-2, CE |
Il lato AC: la parte che si sottovaluta
Con 20 kW la corrente d'uscita nominale è di 29 A per fase e arriva a 36,6 A nei transitori: la linea AC, l'interruttore magnetotermico differenziale e la sezione dei cavi vanno dimensionati su quel valore e sulla lunghezza reale della tratta, non sul valore nominale. A questa taglia è obbligatorio anche il quadro di interfaccia con relè SPI tarato, dispositivo di interfaccia e test report, perché la potenza supera abbondantemente la soglia di 11,08 kW della CEI 0-21. Le protezioni interne dell'inverter (sezionatore DC, RCMU, ArcFix) coprono l'apparecchio, non l'interfaccia con il distributore.
Dimensionamento delle stringhe
L'intervallo MPPT parte da 345 V, il secondo più alto della serie: servono stringhe lunghe, indicativamente da 11-12 moduli in su con celle da circa 34 V di Vmp, e non oltre una ventina per restare entro i 1.000 V con le minime invernali. Con sei stringhe totali (2 per MPPT) e moduli da 500 W si arriva senza forzature ai 30 kWp ammessi, tenendo però conto del limite di 24 A utili per inseguitore.
Domande frequenti
Come si ottiene lo zero immissione con questo inverter?
Serve un contatore SMA Energy Meter o un Sunny Home Manager 2.0 installato sul punto di scambio con la rete. L'inverter legge il flusso e riduce la potenza in tempo reale tramite SMA Dynamic Power Control, senza dispositivi di terze parti.
Quale quadro di interfaccia serve per un impianto da 20 kW?
Un quadro conforme alla CEI 0-21 per impianti sopra gli 11,08 kW, con relè di protezione di interfaccia tarato, dispositivo di interfaccia trifase e test report firmato. Il quadro va scelto sulla potenza complessiva dell'impianto e sul numero di inverter collegati a valle.
Quanti moduli servono per saturare i 30 kWp?
Circa 60-66 moduli da 450-500 W, distribuiti su 3 MPPT con 2 stringhe ciascuno. Con moduli ad alta corrente conviene verificare che ogni coppia di stringhe in parallelo resti vicina ai 24 A utili per MPPT, altrimenti nelle giornate limpide si perde qualche punto percentuale di produzione.
Posso installarlo all'aperto sotto il sole?
L'involucro è IP65 e lavora fino a +60 °C, quindi l'installazione esterna è ammessa. Sotto irraggiamento diretto, però, l'elettronica entra prima in declassamento termico: una posizione ombreggiata e ventilata, ad esempio sotto la falda o su parete nord, mantiene la potenza piena più a lungo.
Che manutenzione richiede?
Il raffreddamento è a convezione forzata con sistema OptiCool e non ha filtri da sostituire. La manutenzione ordinaria si riduce al controllo periodico dei serraggi, alla pulizia delle alette e alla verifica degli allarmi su Sunny Portal, dove SMA Smart Connected segnala automaticamente le anomalie all'installatore.
