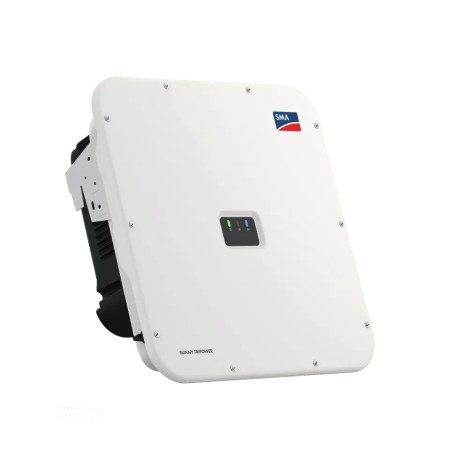

Inversor SMA Sunny Tripower X 20 kW Trifásico 3 MPPT
Inversor de string trifásico de 20 kW SMA Sunny Tripower X, 3 MPPT independientes, generador de hasta 30 kWp, corriente de salida nominal 29 A.
Rendimiento máximo 98,2% (europeo 97,9%), System Manager integrado con Sunny Portal ennexOS y SMA Dynamic Power Control para la regulación dinámica hasta la inyección cero. IP65, ArcFix y seccionador DC de serie; requiere cuadro de interfaz con SPI.
El inversor SMA Sunny Tripower X 20 (STP 20-50) es un inversor fotovoltaico de string trifásico de 20 kW con 3 MPPT independientes y generador de hasta 30 kWp. Es el tamaño de referencia para la fotovoltaica comercial en baja tensión: naves industriales, almacenes refrigerados, talleres y explotaciones agrícolas con cargas diurnas constantes, donde el retorno de la inversión depende más de la cuota de autoconsumo que de la venta a la red.
Inyección cero y regulación dinámica
Cuando el gestor de red limita o prohíbe la inyección, el Sunny Tripower X 20 trabaja con SMA Dynamic Power Control: combinado con un SMA Energy Meter instalado en el punto de intercambio, el inversor lee en tiempo real el flujo hacia la red y reduce la potencia activa de forma continua, hasta la inyección cero. La misma lógica gestiona la potencia reactiva con curvas Q(U) o cosphi configurable, requeridas en diferentes conexiones por encima de 20 kW. Todo ello sin lógicas externas: el control está dentro del inversor, que también actúa como System Manager para toda la instalación.
Especificaciones técnicas STP 20-50
| Potencia nominal AC (230 V, 50 Hz) | 20.000 W |
| Potencia aparente nominal / máxima | 20.000 VA / 20.000 VA |
| Potencia máxima del generador FV | 30.000 Wp STC (relación DC/AC 1,5) |
| Tensión máxima de entrada | 1.000 V |
| Intervalo MPPT / tensión nominal | 345-800 V / 580 V |
| Tensión mínima / de arranque | 150 V / 188 V |
| MPPT independientes / strings por MPPT | 3 / 2 |
| Corriente útil por MPPT / de cortocircuito | 24 A / 37,5 A |
| Corriente de salida nominal / máxima | 29 A / 36,6 A |
| Conexión AC | Trifásica 3-(N)-PE, 220/380 - 230/400 - 240/415 V |
| Rendimiento máximo / europeo | 98,2% / 97,9% |
| Regulación de red | SMA Dynamic Power Control, inyección cero, Q(U), Integrated Plant Control |
| Protecciones de serie | Seccionador DC, monitorización de red y fallo a tierra, inversión de polaridad DC, RCMU sensible a todas las corrientes, AFCI SMA ArcFix |
| Grado de protección / corrosión | IP65, categoría C5 (IEC 61701) |
| Temperatura de funcionamiento | -25 °C / +60 °C |
| Conexiones | DC SUNCLIX, AC de resorte, Ethernet (2 puertos), WLAN, Modbus SMA y SunSpec, Speedwire, 6 entradas digitales |
| Dimensiones (L x A x P) / peso | 728 x 762 x 266 mm / 35 kg |
| Garantía | 5 años, ampliable a 10, 15 o 20 años |
| Certificaciones | CEI 0-21 y CEI 0-16, EN 50549-1/-2, IEC 62109-1/-2, CE |
El lado AC: la parte que se subestima
Con 20 kW, la corriente de salida nominal es de 29 A por fase y alcanza 36,6 A en los transitorios: la línea AC, el interruptor magnetotérmico diferencial y la sección de los cables deben dimensionarse según ese valor y la longitud real del tramo, no según el valor nominal. En este tamaño también es obligatorio el cuadro de interfaz con relé SPI calibrado, dispositivo de interfaz y test report, porque la potencia supera ampliamente el umbral de 11,08 kW de la CEI 0-21. Las protecciones internas del inversor (seccionador DC, RCMU, ArcFix) cubren el equipo, no la interfaz con el distribuidor.
Dimensionamiento de los strings
El intervalo MPPT parte de 345 V, el segundo más alto de la serie: se necesitan strings largos, aproximadamente de 11-12 módulos en adelante con células de unos 34 V de Vmp, y no más de una veintena para mantenerse dentro de los 1.000 V con las mínimas invernales. Con seis strings totales (2 por MPPT) y módulos de 500 W se alcanzan sin forzar los 30 kWp admitidos, teniendo en cuenta el límite de 24 A útiles por seguidor.
Preguntas frecuentes
¿Cómo se consigue la inyección cero con este inversor?
Se necesita un contador SMA Energy Meter o un Sunny Home Manager 2.0 instalado en el punto de intercambio con la red. El inversor lee el flujo y reduce la potencia en tiempo real mediante SMA Dynamic Power Control, sin dispositivos de terceros.
¿Qué cuadro de interfaz se necesita para una instalación de 20 kW?
Un cuadro conforme a la CEI 0-21 para instalaciones por encima de 11,08 kW, con relé de protección de interfaz calibrado, dispositivo de interfaz trifásico y test report firmado. El cuadro debe elegirse según la potencia total de la instalación y el número de inversores conectados aguas abajo.
¿Cuántos módulos se necesitan para saturar los 30 kWp?
Aproximadamente 60-66 módulos de 450-500 W, distribuidos en 3 MPPT con 2 strings cada uno. Con módulos de alta corriente conviene comprobar que cada pareja de strings en paralelo se mantenga cerca de los 24 A útiles por MPPT; de lo contrario, en los días despejados se pierde algún punto porcentual de producción.
¿Puedo instalarlo en exterior bajo el sol?
La envolvente es IP65 y trabaja hasta +60 °C, por lo que la instalación exterior está permitida. Sin embargo, bajo irradiación directa, la electrónica entra antes en reducción térmica de potencia: una ubicación sombreada y ventilada, por ejemplo bajo la cubierta o en una pared norte, mantiene la potencia plena durante más tiempo.
¿Qué mantenimiento requiere?
La refrigeración es por convección forzada con sistema OptiCool y no tiene filtros que sustituir. El mantenimiento ordinario se reduce a la comprobación periódica de los aprietes, la limpieza de las aletas y la verificación de las alarmas en Sunny Portal, donde SMA Smart Connected notifica automáticamente las anomalías al instalador.
