Onduleur SMA Sunny Tripower X 12 kW triphasé 3 MPPT
Onduleur de chaîne triphasé de 12 kW de la série SMA Sunny Tripower X, avec 3 MPPT indépendants, jusqu’à 18 kWp de générateur photovoltaïque et System Manager intégré (surveillance et régulation de 5 onduleurs SMA et d’un compteur, sans datalogger externe).
Rendement maximal 98,2%, protection IP65 avec catégorie de corrosivité C5, sectionneur DC et détection d’arc électrique SMA ArcFix de série. Certifié CEI 0-21 ; au-dessus de 11,08 kW, le coffret d’interface avec SPI externe reste nécessaire.

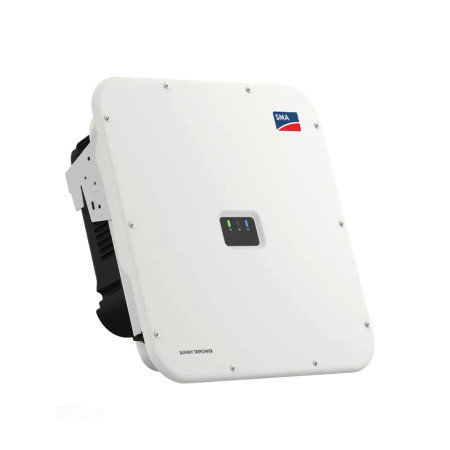

L'inverter SMA Sunny Tripower X 12 (STP 12-50) est un onduleur photovoltaïque de chaîne triphasé de 12 kW sans transformateur, avec 3 trackers MPPT indépendants et fonction System Manager intégrée. C’est le modèle d’entrée de la série X : adapté aux grandes installations résidentielles, agricoles et aux premières installations commerciales jusqu’à 18 kWp de générateur photovoltaïque.
12 kW en Italie : ce que demande la CEI 0-21
Avec 12 kW de puissance nominale, l’installation dépasse le seuil de 11,08 kW fixé par la CEI 0-21. À partir de cette valeur, la protection d’interface intégrée à l’onduleur n’est plus suffisante : il faut un SPI externe avec dispositif d’interface (DDI) dédié, relais réglé selon la norme et test report à joindre au dossier de raccordement auprès du distributeur. L’interrupteur de couplage que SMA déclare pour la protection réseau simplifiée répond aux exigences allemandes et ne remplace pas le tableau d’interface requis en Italie : il doit être budgété avec l’onduleur. Si, en revanche, l’installation reste sous les 11,08 kW, le tableau externe n’est pas nécessaire et il convient d’évaluer une puissance inférieure.
Spécifications techniques STP 12-50
| Puissance nominale AC (230 V, 50 Hz) | 12.000 W |
| Puissance apparente nominale / maximale | 12.000 VA / 12.000 VA |
| Puissance maximale du générateur PV | 18.000 Wp STC (rapport DC/AC 1,5) |
| Tension maximale d’entrée | 1.000 V |
| Plage MPPT / tension nominale | 210-800 V / 580 V |
| Tension minimale / de démarrage | 150 V / 188 V |
| MPPT indépendants / chaînes par MPPT | 3 / 2 |
| Courant utile par MPPT / de court-circuit | 24 A / 37,5 A |
| Courant de sortie nominal / maximal | 17,4 A / 20 A |
| Raccordement AC | Triphasé 3-(N)-PE, 220/380 - 230/400 - 240/415 V |
| Rendement maximal / européen | 98,2% / 97,6% |
| Protections de série | Sectionneur DC, surveillance du réseau et défaut à la terre, inversion de polarité DC, RCMU sensible à tous les courants, AFCI SMA ArcFix |
| Indice de protection / corrosion | IP65, catégorie C5 (IEC 61701) |
| Température de fonctionnement | -25 °C / +60 °C |
| Niveau sonore / consommation nocturne | 59 dB(A) max / sous les 5 W |
| Connexions | DC SUNCLIX, AC à ressort, Ethernet (2 ports), WLAN, Modbus SMA et SunSpec, Speedwire |
| Dimensions (L x H x P) / poids | 728 x 762 x 266 mm / 35 kg |
| Garantie | 5 ans, extensible à 10, 15 ou 20 ans |
| Certifications | CEI 0-21 et CEI 0-16, EN 50549-1/-2, IEC 62109-1/-2, CE |
Comment dimensionner les chaînes
La plage MPPT commence à 210 V, la plus basse de la série X : c’est le modèle qui accepte les chaînes les plus courtes, utile sur les pans de toiture fragmentés ou les toits à plusieurs orientations. À titre indicatif, avec des modules d’environ 34 V de Vmp et 41 V de Voc, chaque chaîne peut compter de 8 à 20 modules, tout en restant dans la limite des 1.000 V à froid.
Attention au courant : chaque MPPT accepte 2 chaînes, mais le courant utile est de 24 A. Deux chaînes de modules TOPCon de dernière génération, qui atteignent 14-15 A de courant au point de puissance maximale, dépassent cette valeur et l’onduleur limite la production aux heures de pointe. Avec des modules à fort courant, il convient de répartir les chaînes sur les trois MPPT, ou d’accepter en connaissance de cause un léger clipping estival.
Ce qu’il faut pour compléter l’installation
- Tableau d’interface avec SPI, DDI et test report, obligatoire au-dessus de 11,08 kW
- Coffret de champ DC avec sectionneurs, fusibles et parasurtenseurs 1.000 V si les chaînes proviennent de longs parcours extérieurs
- Parasurtenseurs DC de type 2 ou de type 1+2 intégrables dans l’onduleur (kits SMA optionnels)
- SMA Energy Meter ou Sunny Home Manager 2.0 pour l’autoconsommation et la limitation de l’injection sur le réseau
- Kit de montage sur toiture ou au sol, si l’installation n’est pas murale
Questions fréquentes
Le Sunny Tripower X 12 suffit-il pour respecter la CEI 0-21 ?
Non, pas seul. L’onduleur est certifié CEI 0-21, mais avec 12 kW de puissance, le seuil de 11,08 kW est dépassé : la norme exige un système de protection d’interface externe, avec dispositif d’interface dédié et test report. L’onduleur seul couvre l’exigence uniquement dans les installations qui restent sous ce seuil.
Combien de panneaux puis-je raccorder à un STP 12-50 ?
La limite est de 18.000 Wp de générateur, soit environ 36-40 modules de 450-500 W, répartis sur 3 MPPT avec au maximum 2 chaînes chacun. Le surdimensionnement de 50% par rapport aux 12 kW AC est prévu par SMA et améliore le rendement pendant les heures de faible irradiation.
Puis-je ajouter une batterie de stockage ?
Le Sunny Tripower X est un onduleur photovoltaïque pur, sans entrée batterie. Le stockage s’ajoute côté AC avec un onduleur de batterie dédié, qui coexiste avec le photovoltaïque existant : c’est la solution typique du retrofit et elle ne nécessite pas de refaire le champ DC.
Faut-il un datalogger externe pour la surveillance ?
Non. La fonction System Manager intégrée surveille et régule jusqu’à 5 onduleurs SMA et un compteur d’énergie, pour un maximum de 135 kVA, avec accès direct à Sunny Portal powered by ennexOS. Ce n’est qu’au-delà de ces nombres qu’un SMA Data Manager est nécessaire.
L’onduleur continue-t-il à fonctionner pendant une coupure de courant ?
Non. Comme tous les onduleurs de chaîne raccordés au réseau, il se déconnecte lorsque le réseau est absent. Pour disposer de courant pendant une interruption, il faut une batterie et un onduleur capable de former un réseau en îlotage.
