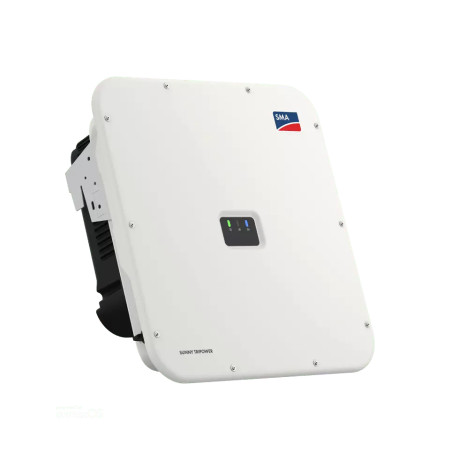

Inverter SMA Sunny Tripower X 12 kW Trifase
Inverter di stringa trifase da 12 kW della serie SMA Sunny Tripower X, con 3 MPPT indipendenti, fino a 18 kWp di generatore fotovoltaico e System Manager integrato (monitoraggio e regolazione di 5 inverter SMA e un contatore, senza datalogger esterno).
Rendimento massimo 98,2%, protezione IP65 con categoria di corrosione C5, sezionatore DC e rilevamento arco elettrico SMA ArcFix di serie. Certificato CEI 0-21; sopra gli 11,08 kW resta necessario il quadro di interfaccia con SPI esterno.
L'inverter SMA Sunny Tripower X 12 (STP 12-50) è un inverter fotovoltaico di stringa trifase da 12 kW senza trasformatore, con 3 inseguitori MPPT indipendenti e funzione System Manager integrata. È la taglia d'ingresso della serie X: adatta a impianti residenziali di grandi dimensioni, agricoli e alle prime installazioni commerciali fino a 18 kWp di generatore fotovoltaico.
12 kW in Italia: cosa chiede la CEI 0-21
Con 12 kW di potenza nominale l'impianto supera la soglia di 11,08 kW fissata dalla CEI 0-21. Da quel valore in poi la protezione di interfaccia integrata nell'inverter non è più sufficiente: serve un SPI esterno con dispositivo di interfaccia (DDI) dedicato, relè tarato secondo norma e test report da allegare alla pratica di connessione presso il distributore. L'interruttore di accoppiamento che SMA dichiara per la protezione di rete semplificata risponde ai requisiti tedeschi e non sostituisce il quadro di interfaccia richiesto in Italia: va messo a budget insieme all'inverter. Se invece l'impianto resta sotto gli 11,08 kW, il quadro esterno non serve e conviene valutare una taglia inferiore.
Specifiche tecniche STP 12-50
| Potenza nominale AC (230 V, 50 Hz) | 12.000 W |
| Potenza apparente nominale / massima | 12.000 VA / 12.000 VA |
| Potenza massima generatore FV | 18.000 Wp STC (rapporto DC/AC 1,5) |
| Tensione massima d'ingresso | 1.000 V |
| Intervallo MPPT / tensione nominale | 210-800 V / 580 V |
| Tensione minima / di avvio | 150 V / 188 V |
| MPPT indipendenti / stringhe per MPPT | 3 / 2 |
| Corrente utile per MPPT / di corto circuito | 24 A / 37,5 A |
| Corrente d'uscita nominale / massima | 17,4 A / 20 A |
| Collegamento AC | Trifase 3-(N)-PE, 220/380 - 230/400 - 240/415 V |
| Rendimento massimo / europeo | 98,2% / 97,6% |
| Protezioni di serie | Sezionatore DC, monitoraggio rete e guasto a terra, inversione polarità DC, RCMU sensibile a tutte le correnti, AFCI SMA ArcFix |
| Grado di protezione / corrosione | IP65, categoria C5 (IEC 61701) |
| Temperatura di esercizio | -25 °C / +60 °C |
| Rumorosità / consumo notturno | 59 dB(A) max / sotto i 5 W |
| Connessioni | DC SUNCLIX, AC a molla, Ethernet (2 porte), WLAN, Modbus SMA e SunSpec, Speedwire |
| Dimensioni (L x A x P) / peso | 728 x 762 x 266 mm / 35 kg |
| Garanzia | 5 anni, estendibile a 10, 15 o 20 anni |
| Certificazioni | CEI 0-21 e CEI 0-16, EN 50549-1/-2, IEC 62109-1/-2, CE |
Come si dimensionano le stringhe
L'intervallo MPPT parte da 210 V, il più basso della serie X: è il modello che accetta le stringhe più corte, utile su falde frammentate o tetti a più esposizioni. A titolo indicativo, con moduli da circa 34 V di Vmp e 41 V di Voc, ogni stringa può contare da 8 a 20 moduli, restando entro i 1.000 V a freddo.
Attenzione alla corrente: ogni MPPT accetta 2 stringhe ma la corrente utile è di 24 A. Due stringhe di moduli TOPCon di ultima generazione, che arrivano a 14-15 A di corrente al punto di massima potenza, superano quel valore e l'inverter limita la produzione nelle ore di picco. Con moduli ad alta corrente conviene distribuire le stringhe su tutti e tre gli MPPT, oppure accettare consapevolmente un leggero clipping estivo.
Cosa serve per completare l'impianto
- Quadro di interfaccia con SPI, DDI e test report, obbligatorio sopra gli 11,08 kW
- Quadro di campo DC con sezionatori, fusibili e scaricatori 1.000 V se le stringhe arrivano da percorsi esterni lunghi
- Scaricatori DC di tipo 2 o di tipo 1+2 integrabili nell'inverter (kit SMA opzionali)
- SMA Energy Meter o Sunny Home Manager 2.0 per l'autoconsumo e la limitazione dell'immissione in rete
- Kit di montaggio a tetto o a terra, se l'installazione non è a parete
Domande frequenti
Il Sunny Tripower X 12 è sufficiente per rispettare la CEI 0-21?
No, non da solo. L'inverter è certificato CEI 0-21, ma con 12 kW di potenza si supera la soglia di 11,08 kW: la norma richiede un sistema di protezione di interfaccia esterno, con dispositivo di interfaccia dedicato e test report. L'inverter da solo copre il requisito solo negli impianti che restano sotto quella soglia.
Quanti pannelli posso collegare a un STP 12-50?
Il limite è 18.000 Wp di generatore, cioè circa 36-40 moduli da 450-500 W, distribuiti su 3 MPPT con al massimo 2 stringhe ciascuno. Il sovradimensionamento del 50% rispetto ai 12 kW AC è previsto da SMA e migliora la resa nelle ore di bassa irradiazione.
Posso aggiungere una batteria di accumulo?
Il Sunny Tripower X è un inverter fotovoltaico puro, senza ingresso batteria. L'accumulo si aggiunge lato AC con un inverter di batteria dedicato, che convive con il fotovoltaico esistente: è la soluzione tipica del retrofit e non richiede di rifare il campo DC.
Serve un datalogger esterno per il monitoraggio?
No. La funzione System Manager integrata monitora e regola fino a 5 inverter SMA e un contatore di energia, per un massimo di 135 kVA, con accesso diretto a Sunny Portal powered by ennexOS. Solo sopra quei numeri serve un SMA Data Manager.
L'inverter continua a funzionare durante un blackout?
No. Come tutti gli inverter di stringa connessi alla rete, si disconnette quando la rete manca. Per avere corrente durante un'interruzione servono una batteria e un inverter in grado di formare la rete in isola.
