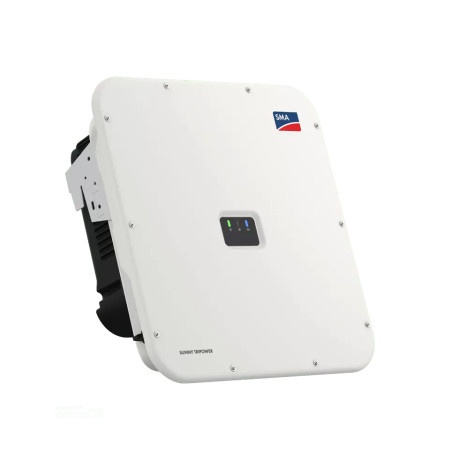

Inversor SMA Sunny Tripower X 12 kW Trifásico 3 MPPT
Inversor de string trifásico de 12 kW de la serie SMA Sunny Tripower X, con 3 MPPT independientes, hasta 18 kWp de generador fotovoltaico y System Manager integrado (monitorización y regulación de 5 inversores SMA y un contador, sin datalogger externo).
Rendimiento máximo 98,2%, protección IP65 con categoría de corrosión C5, seccionador DC y detección de arco eléctrico SMA ArcFix de serie. Certificado CEI 0-21; por encima de 11,08 kW sigue siendo necesario el cuadro de interfaz con SPI externo.
El inversor SMA Sunny Tripower X 12 (STP 12-50) es un inversor fotovoltaico de string trifásico de 12 kW sin transformador, con 3 seguidores MPPT independientes y función System Manager integrada. Es el tamaño de entrada de la serie X: adecuado para instalaciones residenciales de gran tamaño, agrícolas y las primeras instalaciones comerciales de hasta 18 kWp de generador fotovoltaico.
12 kW en Italia: qué exige la CEI 0-21
Con 12 kW de potencia nominal, la instalación supera el umbral de 11,08 kW fijado por la CEI 0-21. A partir de ese valor, la protección de interfaz integrada en el inversor ya no es suficiente: se necesita un SPI externo con dispositivo de interfaz (DDI) dedicado, relé ajustado según la norma e informe de prueba para adjuntar al trámite de conexión ante el distribuidor. El interruptor de acoplamiento que SMA declara para la protección de red simplificada cumple los requisitos alemanes y no sustituye el cuadro de interfaz exigido en Italia: debe incluirse en el presupuesto junto con el inversor. Si, en cambio, la instalación se mantiene por debajo de 11,08 kW, el cuadro externo no es necesario y conviene valorar un tamaño inferior.
Especificaciones técnicas STP 12-50
| Potencia nominal AC (230 V, 50 Hz) | 12.000 W |
| Potencia aparente nominal / máxima | 12.000 VA / 12.000 VA |
| Potencia máxima del generador FV | 18.000 Wp STC (relación DC/AC 1,5) |
| Tensión máxima de entrada | 1.000 V |
| Rango MPPT / tensión nominal | 210-800 V / 580 V |
| Tensión mínima / de arranque | 150 V / 188 V |
| MPPT independientes / strings por MPPT | 3 / 2 |
| Corriente útil por MPPT / de cortocircuito | 24 A / 37,5 A |
| Corriente de salida nominal / máxima | 17,4 A / 20 A |
| Conexión AC | Trifásica 3-(N)-PE, 220/380 - 230/400 - 240/415 V |
| Rendimiento máximo / europeo | 98,2% / 97,6% |
| Protecciones de serie | Seccionador DC, monitorización de red y fallo a tierra, inversión de polaridad DC, RCMU sensible a todas las corrientes, AFCI SMA ArcFix |
| Grado de protección / corrosión | IP65, categoría C5 (IEC 61701) |
| Temperatura de funcionamiento | -25 °C / +60 °C |
| Ruido / consumo nocturno | 59 dB(A) max / por debajo de 5 W |
| Conexiones | DC SUNCLIX, AC de resorte, Ethernet (2 puertos), WLAN, Modbus SMA y SunSpec, Speedwire |
| Dimensiones (L x A x P) / peso | 728 x 762 x 266 mm / 35 kg |
| Garantía | 5 años, ampliable a 10, 15 o 20 años |
| Certificaciones | CEI 0-21 y CEI 0-16, EN 50549-1/-2, IEC 62109-1/-2, CE |
Cómo se dimensionan los strings
El rango MPPT comienza en 210 V, el más bajo de la serie X: es el modelo que acepta los strings más cortos, útil en faldones fragmentados o tejados con varias orientaciones. A título orientativo, con módulos de aproximadamente 34 V de Vmp y 41 V de Voc, cada string puede contar con entre 8 y 20 módulos, manteniéndose dentro de los 1.000 V en frío.
Atención a la corriente: cada MPPT acepta 2 strings, pero la corriente útil es de 24 A. Dos strings de módulos TOPCon de última generación, que alcanzan 14-15 A de corriente en el punto de máxima potencia, superan ese valor y el inversor limita la producción en las horas pico. Con módulos de alta corriente conviene distribuir los strings en los tres MPPT, o aceptar conscientemente un ligero clipping en verano.
Qué se necesita para completar la instalación
- Cuadro de interfaz con SPI, DDI e informe de prueba, obligatorio por encima de 11,08 kW
- Cuadro de campo DC con seccionadores, fusibles y descargadores 1.000 V si los strings llegan desde recorridos externos largos
- Descargadores DC de tipo 2 o de tipo 1+2 integrables en el inversor (kits SMA opcionales)
- SMA Energy Meter o Sunny Home Manager 2.0 para el autoconsumo y la limitación de la inyección a la red
- Kit de montaje en tejado o en suelo, si la instalación no es mural
Preguntas frecuentes
¿El Sunny Tripower X 12 es suficiente para cumplir la CEI 0-21?
No, no por sí solo. El inversor está certificado CEI 0-21, pero con 12 kW de potencia se supera el umbral de 11,08 kW: la norma exige un sistema de protección de interfaz externo, con dispositivo de interfaz dedicado e informe de prueba. El inversor por sí solo cubre el requisito únicamente en instalaciones que se mantienen por debajo de ese umbral.
¿Cuántos paneles puedo conectar a un STP 12-50?
El límite es 18.000 Wp de generador, es decir, aproximadamente 36-40 módulos de 450-500 W, distribuidos en 3 MPPT con un máximo de 2 strings cada uno. El sobredimensionamiento del 50% respecto a los 12 kW AC está previsto por SMA y mejora el rendimiento en las horas de baja irradiación.
¿Puedo añadir una batería de acumulación?
El Sunny Tripower X es un inversor fotovoltaico puro, sin entrada de batería. La acumulación se añade en el lado AC con un inversor de batería dedicado, que convive con el fotovoltaico existente: es la solución típica del retrofit y no requiere rehacer el campo DC.
¿Se necesita un datalogger externo para la monitorización?
No. La función System Manager integrada monitoriza y regula hasta 5 inversores SMA y un contador de energía, para un máximo de 135 kVA, con acceso directo a Sunny Portal powered by ennexOS. Solo por encima de esos números se necesita un SMA Data Manager.
¿El inversor sigue funcionando durante un apagón?
No. Como todos los inversores de string conectados a la red, se desconecta cuando falta la red. Para disponer de corriente durante una interrupción se necesitan una batería y un inversor capaz de formar la red en modo isla.
