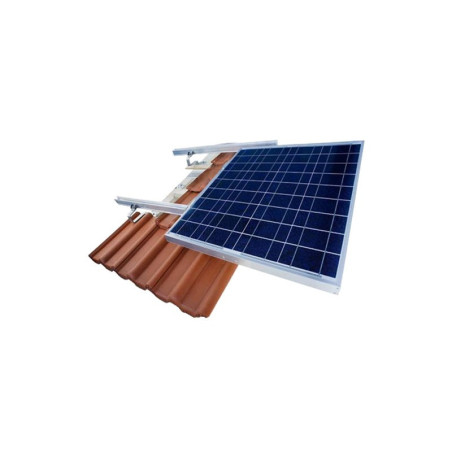

Support de toit PENTU pour 3 panneaux solaires - max 325cm
Kit de fixation en aluminium anodisé pour toit en pente avec tuiles. Les traverses de 325cm accrochent 3 panneaux jusqu'à 105cm de large, ou 4 panneaux de 67cm (avec 2 pinces centrales supplémentaires à préciser à la commande).
Ce kit de fixation pour toit en pente est conçu pour installer des panneaux solaires sur des toits inclinés avec tuiles, sans lestage nécessaire : la fixation se fait via des crochets ancrés à la charpente, pour un système léger et adapté aussi aux surfaces non parfaitement planes.
Deux configurations possibles
Les traverses de 325cm sont conçues pour deux configurations : 3 panneaux solaires jusqu'à 105cm de large chacun, ou 4 panneaux plus étroits (jusqu'à 67cm). Pour la configuration à 4 panneaux, veuillez le préciser à la commande, car elle nécessite 2 pinces centrales supplémentaires pour le soutien intermédiaire.
Comment fonctionne la fixation sur tuiles
Les crochets en aluminium s'insèrent sous les tuiles et se fixent à la charpente (liteaux ou chevrons) à l'aide de vis autotaraudeuses non incluses. Une fois la tuile repositionnée, le crochet reste visible juste assez pour accrocher les traverses sur lesquelles est fixé le panneau, en vertical ou en horizontal selon les préférences.
Caractéristiques techniques
| Référence produit | ST-F-3MFV |
| Type | Kit de fixation pour toit en pente (tuiles) |
| Panneaux pris en charge | 3 panneaux (largeur max 105cm) ou 4 panneaux (largeur max 67cm) |
| Orientation du panneau | Verticale ou horizontale |
| Matériau | Aluminium anodisé |
| Surfaces compatibles | Toits en pente avec tuiles, même non parfaitement plans |
| Contenu du colis | 2 traverses en aluminium de 325cm, 4 pinces terminales, 4 pinces centrales, 4 crochets pour toit en tuiles, visserie diverse |
| Poids | 3 kg |
| Dimensions du colis | 100 x 60 x 30 cm |
Contenu de la fourniture
- 2 traverses en aluminium, longueur 325cm
- 4 pinces terminales pour la fixation du panneau solaire
- 4 pinces centrales pour la fixation du panneau solaire
- 4 crochets pour toit en tuiles
Questions fréquentes
Puis-je monter 4 panneaux au lieu de 3 avec ce kit ?
Oui, si les panneaux font jusqu'à 67cm de large chacun. Dans ce cas, veuillez le préciser à la commande, car 2 pinces centrales supplémentaires sont nécessaires pour le soutien intermédiaire des modules.
En quoi diffère-t-il de la version pour 2 modules ?
Par rapport au kit pour 2 panneaux (traverses de 220cm, 2 pinces centrales), ce kit a des traverses de 325cm et inclut 4 pinces centrales pour soutenir les deux points de jonction entre les trois panneaux.
Puis-je monter les panneaux à la fois en vertical et en horizontal ?
Oui, les traverses de 325cm permettent d'orienter les panneaux solaires à la fois en vertical (portrait) ou en horizontal (paysage), selon les préférences esthétiques ou l'encombrement du toit.
Faut-il des vis supplémentaires pour le montage ?
Oui, pour fixer les 4 crochets à la charpente (liteaux ou chevrons), il faut des vis autotaraudeuses non incluses dans le colis, à choisir selon le type de structure du toit.
Fonctionne-t-il aussi sur des toits non parfaitement plans ?
Oui, le système de crochets et traverses est conçu pour s'adapter aussi aux surfaces irrégulières ou non parfaitement planes, courantes sur les toits en pente avec tuiles.
