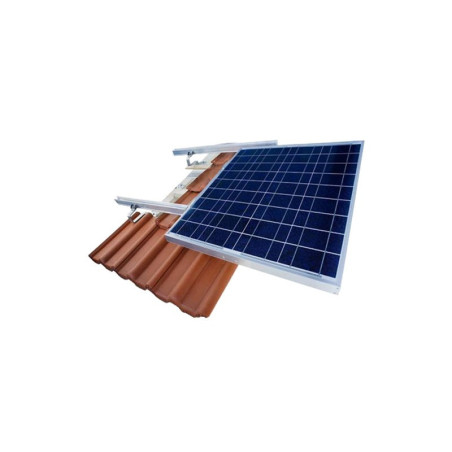

Dachunterstützung für Satteldach für 3 Solarmodule - max 325cm
Montageset aus eloxiertem Aluminium für Schrägdach mit Ziegeln. Die 325cm Schienen halten 3 Module bis 105cm Breite, oder 4 Module mit 67cm (mit 2 zusätzlichen Mittelklemmen, bei Bestellung anzugeben).
Dieses Montageset für Schrägdächer ist für die Installation von Solarmodulen auf geneigten Ziegeldächern konzipiert, ganz ohne Ballast: Die Befestigung erfolgt über Haken, die im Dachstuhl verankert werden – ein leichtes System, das auch auf nicht perfekt ebenen Flächen funktioniert.
Zwei mögliche Konfigurationen
Die 325cm-Schienen sind für zwei Konfigurationen ausgelegt: 3 Solarmodule bis 105cm Breite je Modul, oder 4 schmalere Module (bis 67cm). Für die 4-Modul-Konfiguration bitte bei der Bestellung angeben, da 2 zusätzliche Mittelklemmen für die Zwischenabstützung benötigt werden.
So funktioniert die Befestigung auf Ziegeln
Die Aluminiumhaken werden unter die Ziegel geschoben und mit nicht enthaltenen selbstschneidenden Schrauben am Dachstuhl (Latten oder Sparren) befestigt. Nachdem der Ziegel wieder aufgelegt wurde, bleibt der Haken gerade so weit sichtbar, dass die Schienen eingehängt werden können, an denen das Panel je nach Wunsch vertikal oder horizontal montiert wird.
Technische Daten
| Produktcode | ST-F-3MFV |
| Typ | Montageset für Schrägdach (Ziegel) |
| Unterstützte Module | 3 Module (max. Breite 105cm) oder 4 Module (max. Breite 67cm) |
| Panelausrichtung | Vertikal oder horizontal |
| Material | Eloxiertes Aluminium |
| Kompatible Flächen | Geneigte Ziegeldächer, auch uneben |
| Packungsinhalt | 2 Aluminiumschienen (325cm), 4 Endklemmen, 4 Mittelklemmen, 4 Ziegeldachhaken, diverses Montagematerial |
| Gewicht | 3 kg |
| Packmaße | 100 x 60 x 30 cm |
Lieferumfang
- 2 Aluminiumschienen, 325cm lang
- 4 Endklemmen zur Befestigung des Solarpanels
- 4 Mittelklemmen zur Befestigung des Solarpanels
- 4 Ziegeldachhaken
Häufig gestellte Fragen
Kann ich 4 statt 3 Module auf diesem Set montieren?
Ja, wenn die Module jeweils bis zu 67cm breit sind. In diesem Fall bitte bei der Bestellung angeben, da 2 zusätzliche Mittelklemmen für die Zwischenabstützung der Module benötigt werden.
Wie unterscheidet es sich von der 2-Modul-Version?
Im Vergleich zum 2-Panel-Set (220cm-Schienen, 2 Mittelklemmen) hat dieses Set 325cm-Schienen und enthält 4 Mittelklemmen zur Abstützung der beiden Verbindungspunkte zwischen den drei Modulen.
Kann ich die Module sowohl vertikal als auch horizontal montieren?
Ja, die 325cm-Schienen ermöglichen es, die Solarmodule je nach ästhetischen Vorlieben oder Platzangebot auf dem Dach entweder vertikal (Hochformat) oder horizontal (Querformat) auszurichten.
Werden zusätzliche Schrauben für die Montage benötigt?
Ja, zur Befestigung der 4 Haken am Dachstuhl (Latten oder Sparren) werden selbstschneidende Schrauben benötigt, die nicht im Lieferumfang enthalten sind und passend zur Dachstruktur gewählt werden sollten.
Funktioniert es auch auf nicht perfekt ebenen Dächern?
Ja, das System aus Haken und Schienen ist so konzipiert, dass es sich auch an unregelmäßige oder unebene Flächen anpasst, wie sie bei Ziegeldächern häufig vorkommen.
