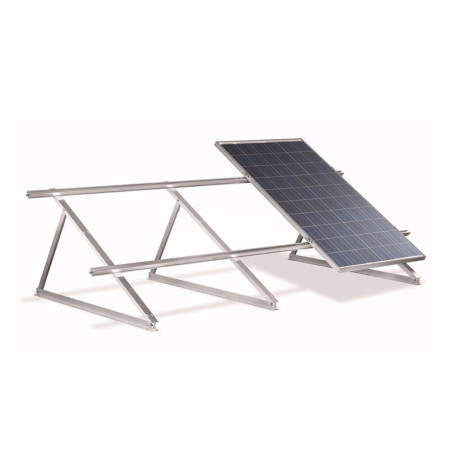

Structure de soutien à 45° pour 6 modules photovoltaïques sur toit
Structure en aluminium anodisé de 3mm pour fixer 6 panneaux solaires côte à côte (largeur combinée max 630cm) avec une inclinaison fixe de 45°. Adaptée aux toits plats avec ancrage au sol ou à la fixation verticale murale.
Vous prévoyez une rangée de modules sur un toit plat ou un mur ? Cette structure à 45° réunit rails, supports triangulaires et brides dans un système coordonné, sans assemblages improvisés.
Avant la commande, comparez la largeur totale et l'épaisseur des cadres. Ancrages ou lestage doivent être dimensionnés par un professionnel selon le support, le vent et la neige.
Cette structure de support à 45° en aluminium anodisé de 3mm est conçue pour installer 6 panneaux solaires côte à côte (largeur combinée maximale 630 cm) sur un toit plat ou par fixation verticale murale, type auvent. L'inclinaison fixe de 45° garantit un bon rendement énergétique même sans orientation optimale du toit.
À quoi sert cette structure
Le système est lesté directement sur le toit plat, évitant ainsi de percer la membrane d'étanchéité, ou il est fixé directement à un mur vertical, par exemple pour créer un petit auvent solaire. Cinq chevalets triangulaires soutiennent toute la rangée de panneaux avec une inclinaison fixe de 45°, répartissant le poids sur plusieurs points d'appui compte tenu de la longueur considérable de la structure.
Caractéristiques techniques
| Référence produit | SUPP-6MFV |
| Type | Structure pour toit plat ou mur |
| Panneaux pris en charge | 6 panneaux solaires (largeur combinée max 630 cm) |
| Inclinaison | Fixe à 45° |
| Matériau | Aluminium anodisé, épaisseur 3mm |
| Surfaces compatibles | Toit plat (ancrage au sol) ou mur vertical |
| Contenu du colis | 5 chevalets triangulaires à 45°, 4 traverses horizontales de 325cm avec 2 jonctions, 4 pinces de fixation terminale, 10 pinces de fixation centrale, visserie |
| Poids | 55 kg |
| Dimensions du colis | 200 x 140 x 80 cm |
Contenu de la fourniture
- 5 chevalets triangulaires à inclinaison 45°
- 4 traverses horizontales de 325cm, avec 2 jonctions
- 4 pinces de fixation terminale
- 10 pinces de fixation centrale
- Visserie complète de montage
Questions fréquentes
Quelle est la largeur combinée maximale des 6 panneaux pris en charge ?
La structure est dimensionnée pour 6 panneaux solaires côte à côte d'une largeur combinée allant jusqu'à 630 cm. Pour des panneaux plus larges, contactez-nous pour vérifier la compatibilité.
Vu la taille et le poids, une installation professionnelle est-elle nécessaire ?
Avec 55 kg et plus de 6 mètres de long, nous recommandons au moins deux personnes pour le montage, et l'intervention d'un installateur qualifié si vous n'avez pas d'expérience avec les structures photovoltaïques.
Puis-je l'installer sur un toit plat sans percer la membrane d'étanchéité ?
Oui, la structure est conçue pour un ancrage au sol par lestage, évitant ainsi de percer la membrane d'étanchéité du toit. Elle peut aussi être fixée verticalement à un mur.
Que contient le colis ?
Le kit comprend 5 chevalets triangulaires à 45°, 4 traverses horizontales de 325cm avec 2 jonctions, 4 pinces de fixation terminale, 10 pinces de fixation centrale et la visserie complète. Les lests pour l'ancrage au sol ne sont pas inclus.
Pourquoi compte-t-elle pas moins de 5 chevalets triangulaires ?
Avec une rangée de 6 panneaux de plus de 6 mètres de long, il faut davantage de points d'appui intermédiaires pour répartir le poids et éviter la flexion des traverses, garantissant la stabilité sur toute la longueur de la structure.
