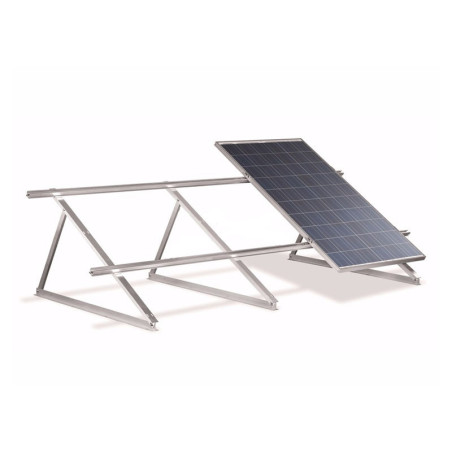

Stützstruktur im 45° Winkel für 6 Photovoltaikmodule auf dem Dach
Struktur aus eloxiertem Aluminium, 3mm stark, zur Befestigung von 6 Solarmodulen nebeneinander (max. Gesamtbreite 630cm) mit fester 45°-Neigung. Geeignet für Flachdächer mit Bodenverankerung oder vertikale Wandmontage.
Planen Sie eine Modulreihe auf einem Flachdach oder an einer Wand? Diese 45°-Konstruktion verbindet Schienen, Dreieckstützen und Klemmen zu einem abgestimmten System.
Vergleichen Sie vor der Bestellung Gesamtbreite und Rahmenstärke. Verankerung oder Ballast muss von einer Fachkraft passend zu Untergrund, Wind- und Schneelast ausgelegt werden.
Diese 45°-Halterung aus 3mm eloxiertem Aluminium ist für die Montage von 6 nebeneinander liegenden Solarmodulen (maximale Gesamtbreite 630 cm) auf einem Flachdach oder per vertikaler Wandmontage, etwa als Solar-Carport, konzipiert. Die feste 45°-Neigung sorgt auch ohne optimal ausgerichtetes Dach für einen guten Energieertrag.
Wofür diese Struktur gedacht ist
Das System wird direkt auf dem Flachdach beschwert, sodass die Dachabdichtung nicht durchbohrt werden muss, oder es wird direkt an einer vertikalen Wand befestigt, zum Beispiel um einen kleinen Solar-Carport zu schaffen. Fünf Dreiecksböcke tragen die gesamte Modulreihe mit einer festen 45°-Neigung und verteilen das Gewicht angesichts der beträchtlichen Länge der Struktur auf mehrere Stützpunkte.
Technische Daten
| Produktcode | SUPP-6MFV |
| Typ | Struktur für Flachdach oder Wand |
| Unterstützte Module | 6 Solarmodule (max. Gesamtbreite 630 cm) |
| Neigung | Fest bei 45° |
| Material | Eloxiertes Aluminium, 3mm stark |
| Kompatible Flächen | Flachdach (Bodenverankerung) oder vertikale Wand |
| Packungsinhalt | 5 Dreiecksböcke mit 45°-Neigung, 4 horizontale Querschienen (325cm) mit 2 Verbindungsstücken, 4 Endklemmen, 10 Mittelklemmen, Montagematerial |
| Gewicht | 55 kg |
| Packmaße | 200 x 140 x 80 cm |
Lieferumfang
- 5 Dreiecksböcke mit 45°-Neigung
- 4 horizontale Querschienen, 325cm, mit 2 Verbindungsstücken
- 4 Endklemmen
- 10 Mittelklemmen
- Komplettes Montagematerial
Häufig gestellte Fragen
Wie groß ist die maximale Gesamtbreite der 6 unterstützten Module?
Die Struktur ist für 6 nebeneinander liegende Solarmodule mit einer Gesamtbreite von bis zu 630 cm ausgelegt. Bei breiteren Modulen kontaktiere uns bitte, um die Kompatibilität zu prüfen.
Ist bei dieser Größe und diesem Gewicht eine professionelle Montage nötig?
Bei 55 kg und über 6 Metern Länge empfehlen wir für den Aufbau mindestens zwei Personen und, falls du keine Erfahrung mit Solar-Montagesystemen hast, einen qualifizierten Installateur.
Kann ich sie ohne Durchbohren der Dachabdichtung auf einem Flachdach montieren?
Ja, die Struktur ist für die Beschwerung mit Ballast konzipiert, sodass die Dachabdichtung nicht durchbohrt werden muss. Alternativ kann sie auch vertikal an einer Wand befestigt werden.
Was ist im Lieferumfang enthalten?
Das Set enthält 5 Dreiecksböcke mit 45°-Neigung, 4 horizontale Querschienen (325cm) mit 2 Verbindungsstücken, 4 Endklemmen, 10 Mittelklemmen und komplettes Montagematerial. Ballast für die Bodenverankerung ist nicht enthalten.
Warum hat sie gleich 5 Dreiecksböcke?
Bei einer über 6 Meter langen Reihe von 6 Modulen sind mehr Zwischenstützpunkte nötig, um das Gewicht zu verteilen und ein Durchbiegen der Schienen zu verhindern, was Stabilität über die gesamte Länge der Struktur gewährleistet.
