Kit Panneau Solaire DIY 240W – 108 Cellules 3x6

Le kit panneau solaire DIY 240W de MR WATT contient 108 demi-cellules solaires monocristallines grade A au format 3"x6" (78x156 mm) et les accessoires pour les relier. Avec 108 cellules, vous pouvez fabriquer trois panneaux 12V longs et étroits à répartir entre lanterneaux, antennes et climatiseur, ou une seule chaîne haute tension à brancher sur un régulateur MPPT. Nous avons conçu ce kit nous-mêmes.

Trois panneaux ou une seule chaîne : comment les câbler

• Trois panneaux de 36 cellules en parallèle : environ 19 V et 4 A chacun, environ 12 A au total. Ils fonctionnent avec un régulateur PWM ou MPPT sur batterie 12V, et chaque panneau peut avoir sa propre forme et sa propre position.
• 108 cellules en série : environ 57 V à puissance maximale pour seulement 4 A. Avec un courant aussi faible, on transporte l'énergie loin avec des câbles fins, mais il faut un régulateur MPPT avec une entrée photovoltaïque d'au moins 100 V.

Attention au froid : la tension en circuit ouvert de la chaîne de 108 cellules est d'environ 67 V à 25 °C et peut dépasser 72-75 V un matin d'hiver sous zéro. C'est cette valeur, et non la tension nominale, qu'il faut comparer à la limite du régulateur.

Caractéristiques techniques K108MS3-AH

Quelles dimensions auront les panneaux

Chaque panneau de 36 cellules en 2 colonnes de 18 forme une bande d'environ 32x146 cm : trois bandes côte à côte couvrent environ 96x146 cm, mais vous pouvez aussi les poser séparément là où le toit est libre. Ces dimensions supposent 3 mm entre les cellules, cadre non compris. Il faut un fer à souder de 60-80 W à panne plate, une surface lisse et isolante thermiquement et une méthode d'encapsulation (EVA, résine silicone transparente comme QSIL 216 ou double vitrage), non incluse. Guides et vidéos sont disponibles dans la Learning Zone de mrwatt.eu et sur la chaîne YouTube MRWattDIY.

Ce que vous pouvez en faire au quotidien

En France, 240 W produisent en moyenne environ 0,8 kWh par jour sur l'année, davantage les jours d'été. En camping-car, cela signifie l'autonomie estivale avec réfrigérateur à compresseur, éclairage, pompe, recharge de l'ordinateur et une TV 12V le soir ; dans un petit chalet isolé, l'éclairage, la recharge des appareils et une petite pompe à eau.

Questions fréquentes

Que contient exactement le kit ?

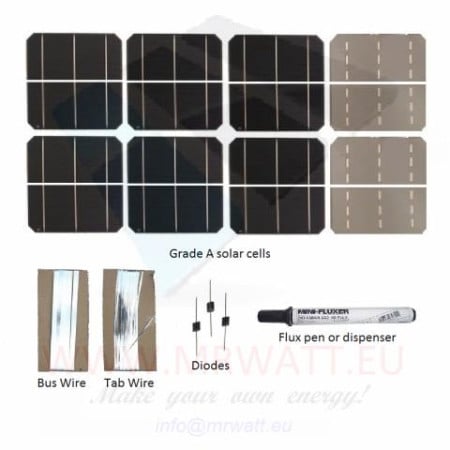

108 demi-cellules solaires monocristallines grade A de 78x156 mm, quelques cellules de rechange pour compenser d'éventuelles casses lors de la soudure ou du transport, du ruban de connexion (tab wire et bus wire), du flux et une diode Schottky. Le fer à souder, les matériaux d'encapsulation, les cadres, les boîtes de jonction et le régulateur de charge ne sont pas inclus.

Quel régulateur faut-il pour la chaîne de 108 cellules ?

Un régulateur MPPT acceptant au moins 100 V en entrée photovoltaïque, car à basse température la tension à vide de la chaîne dépasse 70 V. Un régulateur de 75 V ne suffit pas. Sur batterie 12V, choisissez un modèle d'au moins 20 A en sortie.

Et si je monte trois panneaux séparés ?

Reliés en parallèle, ils fournissent environ 12 A sur batterie 12V : il faut un régulateur PWM ou MPPT d'au moins 20 A. Une diode anti-retour par panneau est conseillée : une est incluse, les deux autres sont à acheter séparément.

Le régulateur de charge est-il toujours nécessaire ?

Oui. Brancher les panneaux directement sur la batterie la surcharge, avec électrolyse, perte d'électrolyte et, dans le pire des cas, un risque d'explosion.

Combien de temps faut-il pour le fabriquer ?

Avec 108 cellules, c'est un projet de plusieurs jours. Terminez d'abord un panneau de 36 cellules, vérifiez sa tension et son courant au soleil avec un multimètre, puis seulement ensuite passez aux deux autres. Les cellules de rechange incluses couvrent les casses les plus courantes.
