Kit Pannello Solare Fai da Te 240W – 108 Celle 3x6

Il kit pannello solare fai da te da 240W di MR WATT contiene 108 mezze celle solari monocristalline di classe A da 3"x6" (78x156 mm) e gli accessori per collegarle. Con 108 celle puoi costruire tre pannelli da 12V stretti e lunghi, da distribuire tra oblò, antenne e condizionatore, oppure un'unica stringa ad alta tensione da collegare a un regolatore MPPT. È un kit ideato da noi.

Tre pannelli o una sola stringa: come collegarli

• Tre pannelli da 36 celle in parallelo: circa 19 V e 4 A ciascuno, circa 12 A in totale. Funzionano con un regolatore PWM o MPPT su batteria a 12V e ogni pannello può avere forma e posizione diverse.
• 108 celle in serie: circa 57 V alla massima potenza con soli 4 A. Con una corrente così bassa puoi portare l'energia lontano con cavi sottili, ma serve un regolatore MPPT con ingresso fotovoltaico da almeno 100 V.

Attenzione al freddo: la tensione a circuito aperto della stringa da 108 celle è di circa 67 V a 25 °C e in una mattina d'inverno sotto zero può superare i 72-75 V. È questo valore, non quello nominale, che va confrontato con il limite del regolatore.

Specifiche tecniche K108MS3-AH

Che misure avranno i pannelli

Ogni pannello da 36 celle in 2 colonne da 18 è una striscia di circa 32x146 cm: tre strisce affiancate coprono circa 96x146 cm, ma puoi anche posarle separate dove il tetto è libero. Le misure considerano 3 mm tra le celle, cornice esclusa. Servono un saldatore da 60-80 W con punta piatta, un piano liscio e termicamente isolante e un sistema di incapsulamento (EVA, resina siliconica trasparente come QSIL 216 o doppio vetro), non incluso. Guide e video sono nella Learning Zone di mrwatt.eu e sul canale YouTube MRWattDIY.

Cosa ci puoi fare nella vita di tutti i giorni

In Italia 240 W producono in media circa 0,9 kWh al giorno su base annua e circa 1 kWh nelle giornate estive. Su un camper significa essere autonomi d'estate con frigo a compressore, luci, pompa, ricarica di portatile e una TV a 12V la sera; in una piccola baita isolata, illuminazione, ricarica dei dispositivi e una piccola pompa per l'acqua.

Domande frequenti

Cosa contiene esattamente il kit?

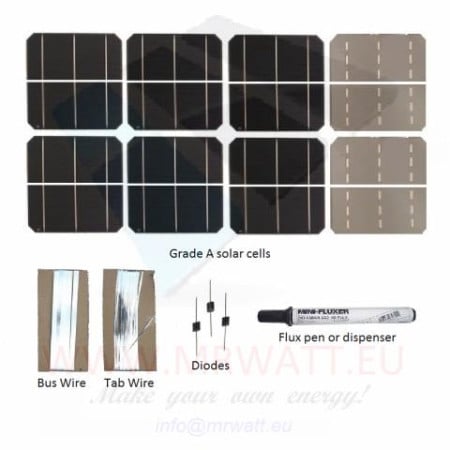

108 mezze celle solari monocristalline di classe A da 78x156 mm, alcune celle di scorta per compensare eventuali rotture in saldatura o durante il trasporto, nastri di connessione (tab wire e bus wire), flussante e diodo Schottky. Non sono inclusi il saldatore, i materiali di incapsulamento, le cornici, le scatole di giunzione e il regolatore di carica.

Che regolatore serve con la stringa da 108 celle?

Un regolatore MPPT con tensione massima di ingresso fotovoltaico di almeno 100 V, perché a basse temperature la tensione a vuoto della stringa supera i 70 V. Un regolatore da 75 V non è sufficiente. Su batteria a 12V scegli un modello da almeno 20 A di uscita.

E se monto tre pannelli separati?

Collegati in parallelo danno circa 12 A su batteria a 12V: serve un regolatore PWM o MPPT da almeno 20 A. È consigliabile un diodo di blocco per ciascun pannello: uno è incluso, gli altri due vanno acquistati a parte.

Serve sempre il regolatore di carica?

Sì. Collegare i pannelli direttamente alla batteria la sovraccarica, con elettrolisi, perdita di elettrolita e nei casi peggiori rischio di esplosione.

Quanto tempo serve per costruirlo?

Con 108 celle è un progetto da più giornate. Conviene completare un pannello da 36 celle, verificarne tensione e corrente al sole con un multimetro e solo dopo passare agli altri due. Le celle di scorta incluse coprono le rotture più comuni.
