Solarmodul-Bausatz 240W – 108 Monozellen 3x6 Zoll

Der Solarmodul-Bausatz 240W von MR WATT enthält 108 halbierte monokristalline Solarzellen der Klasse A im Format 3"x6" (78x156 mm) und das Zubehör, um sie zu verschalten. Aus 108 Zellen bauen Sie drei lange, schmale 12V-Module, die sich zwischen Dachluken, Antennen und Klimaanlage verteilen lassen, oder einen einzelnen Hochvolt-Strang für einen MPPT-Regler. Den Bausatz haben wir selbst entwickelt.

Drei Module oder ein Strang: die Verschaltung

• Drei Module mit je 36 Zellen parallel: je etwa 19 V und 4 A, zusammen rund 12 A. Sie funktionieren mit PWM- oder MPPT-Regler an einer 12V-Batterie, und jedes Modul kann eine eigene Form und Position haben.
• 108 Zellen in Reihe: etwa 57 V im MPP bei nur 4 A. Mit so geringem Strom lässt sich die Energie über dünne Kabel weit transportieren, Sie brauchen aber einen MPPT-Regler mit mindestens 100 V PV-Eingangsspannung.

Achtung bei Kälte: Die Leerlaufspannung des 108-Zellen-Strangs liegt bei etwa 67 V bei 25 °C und kann an einem frostigen Wintermorgen 72-75 V überschreiten. Dieser Wert, nicht der Nennwert, muss mit der Grenze des Reglers verglichen werden.

Technische Daten K108MS3-AH

Wie groß die Module werden

Jedes Modul mit 36 Zellen in 2 Spalten zu 18 ist ein Streifen von etwa 32x146 cm: Drei Streifen nebeneinander bedecken etwa 96x146 cm, Sie können sie aber auch getrennt dort verlegen, wo das Dach frei ist. Die Maße gelten für 3 mm Zellabstand, ohne Rahmen. Sie brauchen einen Lötkolben mit 60-80 W und flacher Spitze, eine glatte, wärmeisolierende Fläche und eine Verkapselung (EVA, transparentes Silikonharz wie QSIL 216 oder Doppelglas), nicht im Bausatz enthalten. Anleitungen und Videos finden Sie in der Learning Zone auf mrwatt.eu und auf dem YouTube-Kanal MRWattDIY.

Was Sie damit im Alltag anfangen können

In Deutschland, Österreich und der Schweiz erzeugen 240 W im Jahresmittel rund 0,66 kWh pro Tag, an Sommertagen deutlich mehr. Im Wohnmobil heißt das im Sommer Autarkie mit Kompressorkühlbox, Licht, Pumpe, Laptop-Laden und abends einem 12V-Fernseher; in einer kleinen netzfernen Hütte Beleuchtung, Laden der Geräte und eine kleine Wasserpumpe.

Häufige Fragen

Was genau ist im Bausatz enthalten?

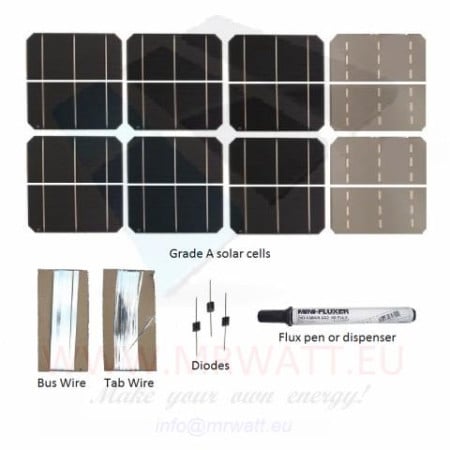

108 halbierte monokristalline Solarzellen der Klasse A im Format 78x156 mm, einige Ersatzzellen als Ausgleich für Bruch beim Löten oder Transport, Lötbändchen (Tab Wire und Bus Wire), Flussmittel und eine Schottky-Diode. Nicht enthalten sind Lötkolben, Verkapselungsmaterial, Rahmen, Anschlussdosen und Laderegler.

Welchen Regler brauche ich für den 108-Zellen-Strang?

Einen MPPT-Regler mit mindestens 100 V maximaler PV-Eingangsspannung, weil die Leerlaufspannung des Strangs bei niedrigen Temperaturen über 70 V steigt. Ein 75-V-Regler reicht nicht. An einer 12V-Batterie wählen Sie ein Modell mit mindestens 20 A Ausgangsstrom.

Und wenn ich drei getrennte Module montiere?

Parallel geschaltet liefern sie rund 12 A an einer 12V-Batterie: Sie brauchen einen PWM- oder MPPT-Regler mit mindestens 20 A. Für jedes Modul empfiehlt sich eine eigene Sperrdiode: Eine ist enthalten, die beiden anderen sind separat zu kaufen.

Ist ein Laderegler immer nötig?

Ja. Direkt an die Batterie angeschlossene Module überladen sie, mit Elektrolyse, Elektrolytverlust und im schlimmsten Fall Explosionsgefahr.

Wie lange dauert der Bau?

Mit 108 Zellen ist es ein Projekt über mehrere Tage. Stellen Sie zuerst ein Modul mit 36 Zellen fertig, prüfen Sie Spannung und Strom in der Sonne mit einem Multimeter und gehen Sie erst dann an die beiden anderen. Die mitgelieferten Ersatzzellen decken die häufigsten Brüche ab.
