Kit Panneau Solaire DIY 200W – 72 Cellules 5x5

Le kit panneau solaire DIY 200W de MR WATT contient 72 cellules solaires monocristallines grade A au format 5"x5" (125x125 mm) et les accessoires pour les relier. Ce sont les mêmes cellules que dans notre kit de 100 W, en quantité double : de quoi fabriquer un panneau 24V nominal ou deux panneaux 12V, selon votre installation et la place disponible. Nous avons conçu ce kit nous-mêmes.

Un panneau 24V ou deux panneaux 12V : comment choisir

• 72 cellules en série (panneau 24V) : environ 38 V à puissance maximale et environ 5 A. Le courant reste faible, donc des câbles plus fins et moins de pertes sur les longues distances. C'est le bon choix pour les batteries 24V, ou pour les batteries 12V avec un régulateur MPPT qui convertit l'excès de tension en courant de charge.
• Deux panneaux de 36 cellules (12V chacun) : environ 19 V et 5 A par panneau, environ 10 A en parallèle. Ils peuvent être posés sur deux zones différentes du toit et fonctionnent aussi avec un simple régulateur PWM sur batterie 12V.

À éviter : un panneau 24V avec un régulateur PWM sur batterie 12V. Le PWM ne convertit pas la tension et environ la moitié de la puissance serait perdue.

Caractéristiques techniques K72M-125x125-A

Quelles dimensions auront les panneaux

• Un panneau 24V, 6 rangées de 12 cellules : une surface de cellules d'environ 77x153 cm.
• Deux panneaux 12V, 4 rangées de 9 cellules : environ 51x115 cm chacun, faciles à placer entre lanterneaux et antennes.

Ces dimensions supposent 3 mm entre les cellules, cadre non compris. Il faut un fer à souder de 60-80 W à panne plate, une surface lisse et isolante thermiquement et une méthode d'encapsulation (EVA, résine silicone transparente comme QSIL 216 ou double vitrage), non incluse. Guides et vidéos sont disponibles dans la Learning Zone de mrwatt.eu et sur la chaîne YouTube MRWattDIY.

Ce que vous pouvez en faire au quotidien

En France, 200 W produisent en moyenne environ 0,66 kWh par jour sur l'année, nettement plus les jours d'été. En camping-car en voyage l'été, cela permet de faire tourner le réfrigérateur à compresseur 12V, l'éclairage et la pompe et de recharger ordinateur et téléphones sans borne électrique ; sur un bateau, de garder la batterie de servitude chargée même avec le pilote automatique en marche pendant quelques heures.

Questions fréquentes

Que contient exactement le kit ?

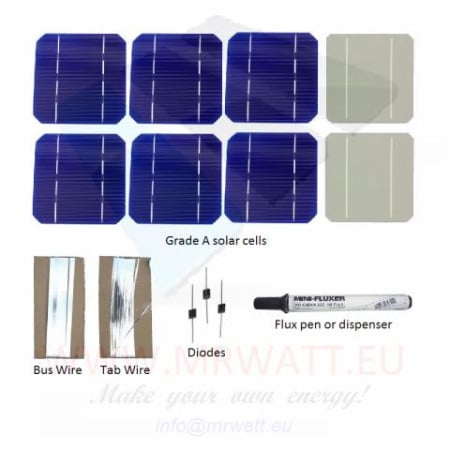

72 cellules solaires monocristallines grade A de 125x125 mm, quelques cellules de rechange pour compenser d'éventuelles casses lors de la soudure ou du transport, du ruban de connexion (tab wire et bus wire), du flux et une diode Schottky. Le fer à souder, les matériaux d'encapsulation, les cadres, les boîtes de jonction et le régulateur de charge ne sont pas inclus.

J'ai une batterie 12V : un panneau 24V est-il intéressant ?

Oui, avec un régulateur MPPT : à environ 38 V et 5 A, le courant dans les câbles est moitié moindre qu'avec deux panneaux en parallèle, et le MPPT le convertit en environ 14-15 A de charge en 12V. Avec un régulateur PWM, fabriquez plutôt deux panneaux 12V et reliez-les en parallèle.

Quel régulateur de charge faut-il ?

Le régulateur est toujours indispensable, car brancher les panneaux directement sur la batterie la surcharge, avec un risque d'électrolyse et d'explosion. Pour 200 W sur batterie 12V, il faut un régulateur d'au moins 15-20 A ; sur batterie 24V, un modèle de 10 A suffit.

Puis-je utiliser la diode incluse avec deux panneaux en parallèle ?

La diode Schottky se monte en série avec la sortie d'un panneau pour empêcher le courant de revenir la nuit ou à l'ombre. Avec deux panneaux en parallèle, il est conseillé d'équiper chacun de sa propre diode anti-retour : la seconde est à acheter séparément.

Est-ce adapté si je n'ai jamais soudé de cellule ?

Oui, la cellule de 125 mm est l'un des formats les plus faciles à manier. Avec 72 cellules, le travail est plus long : fabriquez d'abord une chaîne de 9 cellules, vérifiez sa tension au multimètre, puis continuez. Les cellules de rechange incluses servent justement à compenser les premières casses.
