Kit Pannello Solare Fai da Te 200W – 72 Celle 5x5

Il kit pannello solare fai da te da 200W di MR WATT contiene 72 celle solari monocristalline di classe A da 5"x5" (125x125 mm) e gli accessori per collegarle. Sono le stesse celle del nostro kit da 100 W, in quantità doppia: abbastanza per costruire un pannello a 24V nominali oppure due pannelli da 12V, a seconda dell'impianto e dello spazio che hai. È un kit ideato da noi.

Un pannello a 24V o due a 12V: come scegliere

• 72 celle in serie (pannello 24V): circa 38 V alla massima potenza e circa 5 A. La corrente resta bassa, quindi cavi più sottili e meno perdite su tratte lunghe. È la scelta giusta per batterie a 24V oppure per batterie a 12V con un regolatore MPPT, che converte la tensione in eccesso in corrente di carica.
• Due pannelli da 36 celle (12V ciascuno): circa 19 V e 5 A per pannello, collegati in parallelo arrivano a circa 10 A. Si possono posare su due zone diverse del tetto e funzionano anche con un semplice regolatore PWM su batteria a 12V.

Da evitare: un pannello a 24V con regolatore PWM su batteria a 12V. Il PWM non converte la tensione e la metà circa della potenza andrebbe persa.

Specifiche tecniche K72M-125x125-A

Che misure avranno i pannelli

• Un pannello a 24V, 6 file da 12 celle: area celle di circa 77x153 cm.
• Due pannelli a 12V, 4 file da 9 celle: circa 51x115 cm ciascuno, facili da sistemare tra oblò e antenne.

Le misure considerano 3 mm tra le celle, cornice esclusa. Servono un saldatore da 60-80 W con punta piatta, un piano liscio e termicamente isolante e un sistema di incapsulamento (EVA, resina siliconica trasparente come QSIL 216 o doppio vetro), non incluso. Guide e video sono nella Learning Zone di mrwatt.eu e sul canale YouTube MRWattDIY.

Cosa ci puoi fare nella vita di tutti i giorni

In Italia 200 W producono in media circa 0,74 kWh al giorno su base annua e quasi 0,9 kWh nelle giornate estive. Su un camper in viaggio d'estate significa tenere acceso il frigo a compressore a 12V, le luci, la pompa e caricare portatile e telefoni senza attaccarsi alla colonnina; su una barca, mantenere la batteria di servizio carica anche con il pilota automatico in funzione per alcune ore.

Domande frequenti

Cosa contiene esattamente il kit?

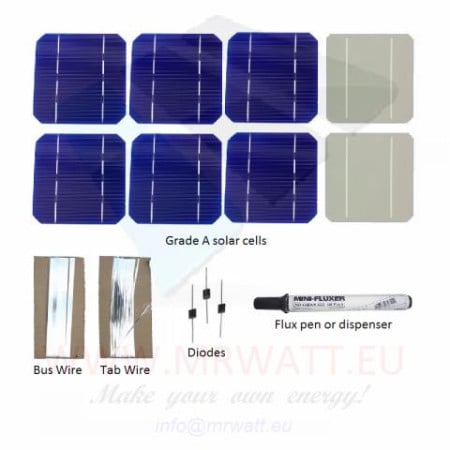

72 celle solari monocristalline di classe A da 125x125 mm, alcune celle di scorta per compensare eventuali rotture in saldatura o durante il trasporto, nastri di connessione (tab wire e bus wire), flussante e diodo Schottky. Non sono inclusi il saldatore, i materiali di incapsulamento, le cornici, le scatole di giunzione e il regolatore di carica.

Ho una batteria a 12V: conviene un pannello a 24V?

Sì, se usi un regolatore MPPT: con circa 38 V e 5 A la corrente nei cavi è la metà rispetto a due pannelli in parallelo, e l'MPPT la converte in circa 14-15 A di carica a 12V. Con un regolatore PWM, invece, costruisci due pannelli da 12V e collegali in parallelo.

Che regolatore di carica serve?

Il regolatore è sempre obbligatorio, perché collegare i pannelli direttamente alla batteria la sovraccarica, con rischio di elettrolisi ed esplosione. Per 200 W su batteria a 12V serve un regolatore da almeno 15-20 A; su batteria a 24V ne basta uno da 10 A.

Posso usare il diodo incluso con due pannelli in parallelo?

Il diodo Schottky si monta in serie all'uscita di un pannello per impedire che, di notte o all'ombra, la corrente torni indietro. Con due pannelli in parallelo è buona pratica avere un diodo di blocco per ciascuno: il secondo va acquistato a parte.

È adatto a chi non ha mai saldato una cella?

Sì, la cella da 125 mm è uno dei formati più gestibili. Con 72 celle il lavoro è più lungo: conviene costruire prima una stringa da 9 celle, verificarne la tensione con un multimetro e poi procedere. Le celle di scorta incluse servono proprio a compensare le prime rotture.
