Solarmodul-Bausatz 200W – 72 Monozellen 5x5 Zoll

Der Solarmodul-Bausatz 200W von MR WATT enthält 72 monokristalline Solarzellen der Klasse A im Format 5"x5" (125x125 mm) und das Zubehör, um sie zu verschalten. Es sind dieselben Zellen wie in unserem 100-W-Bausatz, in doppelter Menge: genug für ein Modul mit 24V Nennspannung oder zwei 12V-Module, je nach Anlage und verfügbarem Platz. Den Bausatz haben wir selbst entwickelt.

Ein 24V-Modul oder zwei 12V-Module: die richtige Wahl

• 72 Zellen in Reihe (24V-Modul): etwa 38 V im MPP und rund 5 A. Der Strom bleibt niedrig, also dünnere Kabel und geringere Verluste auf langen Strecken. Die richtige Wahl für 24V-Batterien oder für 12V-Batterien mit einem MPPT-Laderegler, der die überschüssige Spannung in Ladestrom umwandelt.
• Zwei Module mit je 36 Zellen (je 12V): etwa 19 V und 5 A pro Modul, parallel geschaltet rund 10 A. Sie lassen sich auf zwei verschiedenen Dachbereichen montieren und funktionieren auch mit einem einfachen PWM-Regler an einer 12V-Batterie.

Zu vermeiden: ein 24V-Modul mit PWM-Regler an einer 12V-Batterie. PWM wandelt die Spannung nicht um, etwa die Hälfte der Leistung ginge verloren.

Technische Daten K72M-125x125-A

Wie groß die Module werden

• Ein 24V-Modul, 6 Reihen zu 12 Zellen: eine Zellfläche von etwa 77x153 cm.
• Zwei 12V-Module, 4 Reihen zu 9 Zellen: je etwa 51x115 cm, leicht zwischen Dachluken und Antennen unterzubringen.

Die Maße gelten für 3 mm Zellabstand, ohne Rahmen. Sie brauchen einen Lötkolben mit 60-80 W und flacher Spitze, eine glatte, wärmeisolierende Fläche und eine Verkapselung (EVA, transparentes Silikonharz wie QSIL 216 oder Doppelglas), nicht im Bausatz enthalten. Anleitungen und Videos finden Sie in der Learning Zone auf mrwatt.eu und auf dem YouTube-Kanal MRWattDIY.

Was Sie damit im Alltag anfangen können

In Deutschland, Österreich und der Schweiz erzeugen 200 W im Jahresmittel rund 0,55 kWh pro Tag, an Sommertagen deutlich mehr. Im Wohnmobil auf Sommerreise heißt das: 12V-Kompressorkühlbox, Licht und Pumpe betreiben und Laptop und Handys laden, ohne Landstrom; auf dem Boot die Bordbatterie auch bei einigen Stunden Autopilot geladen halten.

Häufige Fragen

Was genau ist im Bausatz enthalten?

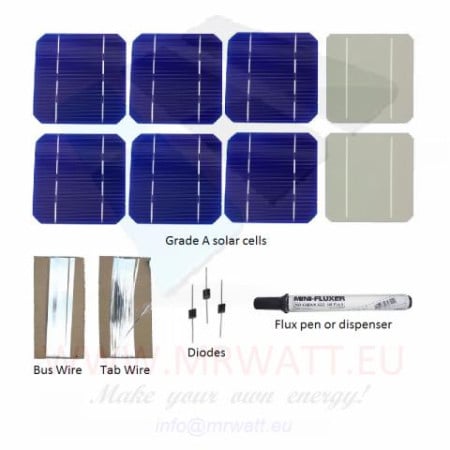

72 monokristalline Solarzellen der Klasse A im Format 125x125 mm, einige Ersatzzellen als Ausgleich für Bruch beim Löten oder Transport, Lötbändchen (Tab Wire und Bus Wire), Flussmittel und eine Schottky-Diode. Nicht enthalten sind Lötkolben, Verkapselungsmaterial, Rahmen, Anschlussdosen und Laderegler.

Ich habe eine 12V-Batterie: Lohnt sich ein 24V-Modul?

Ja, wenn Sie einen MPPT-Regler verwenden: Bei etwa 38 V und 5 A ist der Kabelstrom halb so groß wie bei zwei parallel geschalteten Modulen, und der MPPT wandelt ihn in rund 14-15 A Ladestrom bei 12V um. Mit einem PWM-Regler bauen Sie dagegen zwei 12V-Module und schalten sie parallel.

Welchen Laderegler brauche ich?

Ein Laderegler ist immer Pflicht, denn direkt an die Batterie angeschlossene Module überladen sie, mit Gefahr von Elektrolyse und Explosion. Für 200 W an einer 12V-Batterie braucht es mindestens 15-20 A; an einer 24V-Batterie reicht ein Regler mit 10 A.

Kann ich die mitgelieferte Diode bei zwei parallelen Modulen verwenden?

Die Schottky-Diode wird in Reihe zum Modulausgang eingebaut und verhindert, dass nachts oder bei Verschattung Strom zurückfließt. Bei zwei parallelen Modulen sollte jedes eine eigene Sperrdiode haben: Die zweite ist separat zu kaufen.

Ist der Bausatz geeignet, wenn ich noch nie eine Zelle gelötet habe?

Ja, die 125-mm-Zelle gehört zu den handlichsten Formaten. Bei 72 Zellen dauert die Arbeit länger: Bauen Sie zuerst einen Strang aus 9 Zellen, prüfen Sie die Spannung mit einem Multimeter und machen Sie dann weiter. Die mitgelieferten Ersatzzellen sind genau für die ersten Brüche gedacht.
