IAC-RBAT-5KCBAT-01

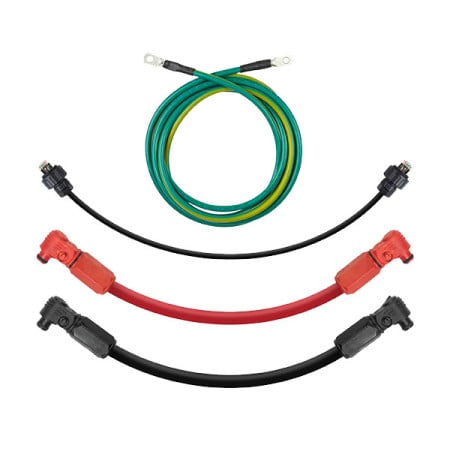

Jeu de câbles de batterie à batterie IAC-RBAT-5KCBAT-01 pour le stockage SolarEdge Home 48V : contient 2 câbles CC, 1 câble de communication et 1 câble de mise à la terre. Un jeu est nécessaire pour chaque module supplémentaire de la tour : aucun avec une seule batterie, un avec deux modules, deux avec trois modules. Le raccordement à l’onduleur nécessite un accessoire différent.
Le set de câbles IAC-RBAT-5KCBAT-01 est l’accessoire qui relie entre eux deux modules de la batterie SolarEdge Home 48V (BAT-05K48) au sein de la même tour. Il contient deux câbles en courant continu, un câble de communication et un câble de mise à la terre : tout le nécessaire pour acheminer l’énergie et la communication RS485 d’un module à celui situé au-dessus.
Combien de sets sont réellement nécessaires
La règle est simple, mais elle est souvent oubliée lors de la commande : il faut un set pour chaque connexion entre deux modules, soit un set de moins que le nombre de batteries de la tour. Une tour de deux modules nécessite un set, une tour de trois modules en nécessite deux. La connexion entre le premier module et l’onduleur utilise en revanche un autre accessoire, et la connexion entre deux tours séparées un troisième.
| Configuration de la tour | Sets IAC-RBAT-5KCBAT-01 nécessaires |
| 1 module batterie | aucun |
| 2 modules batterie | 1 |
| 3 modules batterie | 2 |
La liste complète des accessoires d’une tour
C’est le point qui fait perdre le plus de journées sur chantier. Les accessoires de la batterie SolarEdge Home 48V s’achètent tous séparément et chacun a une fonction précise et non remplaçable :
- IAC-RBAT-5KCBAT-01 — de batterie à batterie, un pour chaque module supplémentaire
- IAC-RBAT-5KCINV-01 — de la batterie à l’onduleur Home Hub (codes SE*K-RWB48)
- IAC-RBAT-5KCINV-02 — de la batterie à l’onduleur StorEdge (codes SE*K-RWS)
- IAC-RBAT-5KCTOW-01 — de tour à tour, si les tours sont plus d’une
- IAC-RBAT-5KMTOP-01 — couvercle supérieur, un par tour
- IAC-RBAT-5KFSTD-01 — support de sol, facultatif, un par tour
Il convient de rappeler que l’onduleur accepte jusqu’à cinq modules batterie, pour une capacité totale d’environ 23 kWh : les combinaisons de câbles doivent être calculées sur la configuration finale, et non sur la configuration initiale, si une extension du stockage est prévue ultérieurement.
Spécifications
| Code article SolarEdge | IAC-RBAT-5KCBAT-01 |
| Fonction | Connexion de module batterie à module batterie |
| Contenu | 2 câbles CC, 1 câble de communication, 1 câble de mise à la terre |
| Compatibilité | Batterie SolarEdge Home 48V (BAT-05K48) |
| Quantité nécessaire | 1 pour chaque module batterie supplémentaire dans la tour |
| Communication | RS485 entre les modules |
| Plage de tension de la batterie | 44,8 - 56,5 Vcc |
Questions fréquentes
Combien de sets de câbles me faut-il pour trois batteries ?
Deux. Le set relie deux modules adjacents, il en faut donc un de moins que le nombre de batteries de la tour : aucun pour une seule batterie, un pour deux modules, deux pour trois modules. À cela, il faut toujours ajouter le set de connexion entre la batterie et l’onduleur, qui est un article différent.
Puis-je utiliser des câbles génériques à la place de ce set ?
Non. Les câbles disposent de connecteurs dédiés, de sections et de longueurs définies par le fabricant, et incluent le conducteur de communication RS485 entre les modules. Un câblage improvisé ne garantit pas le bon contact sur les connecteurs, peut empêcher la reconnaissance des modules lors de la mise en service et annule la garantie de la batterie.
Quelle est la différence avec le set de tour à tour ?
Le set IAC-RBAT-5KCBAT-01 relie deux modules empilés à l’intérieur de la même tour, avec des câbles courts. Le set de tour à tour, code IAC-RBAT-5KCTOW-01, sert en revanche à mettre en communication deux colonnes de batteries physiquement séparées et présente des longueurs différentes. Ils ne sont pas interchangeables : si l’installation prévoit deux tours, les deux sont nécessaires.
Est-il inclus lorsque j’achète le module batterie ?
SolarEdge liste les accessoires de la batterie SolarEdge Home comme pouvant être achetés séparément. Comme le contenu des colis peut varier selon la version et le lot, la bonne pratique consiste à vérifier la liste de colisage à la livraison avant de commander les câbles séparément, afin d’éviter à la fois de s’en retrouver dépourvu et de les acheter deux fois.
Combien de batteries puis-je empiler au total ?
L’onduleur prend en charge jusqu’à cinq modules batterie connectés en parallèle, pour une capacité totale d’environ 23 kWh. La répartition entre une ou plusieurs tours dépend de l’espace disponible : avec plusieurs tours, le set de câbles de tour à tour est également nécessaire. Augmenter le nombre de modules augmente l’énergie stockée, mais pas la puissance de charge et de décharge, qui reste de 5.000 W.
