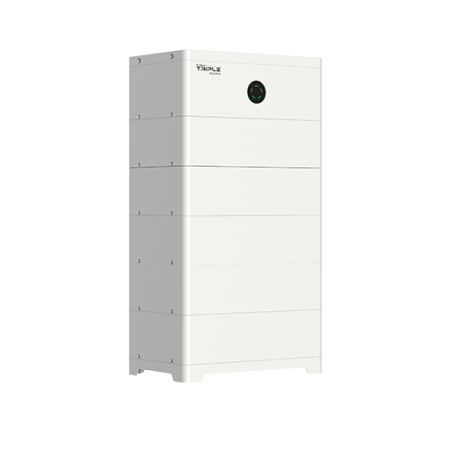

Batterie SolaX TB-HS51 Module HV 5,1 kWh

Le SolaX TB-HS51 est le module de batterie haute tension de 5,1 kWh du système de stockage TSYS-HS51. C’est l’élément de base empilable avec lequel se construit la tour : cellules LiFePO4, plus de 6.000 cycles à 90% de profondeur de décharge et chauffage intégré pour fonctionner même à des températures très rigoureuses.

On ne choisit pas seulement la capacité : on choisit aussi la puissance

Dans les systèmes haute tension modulaires, le nombre de modules ne détermine pas seulement les kWh disponibles, mais aussi la puissance que la batterie peut délivrer, car les modules s’additionnent en série et la tension du banc augmente avec eux. Une tour de 2 modules (10,2 kWh) délivre environ 6,1 kW nominaux et 7,2 kW en crête ; une tour de 7 modules (35,8 kWh) atteint 21,5 kW nominaux et 25,1 kW en crête. C’est pourquoi une batterie « assez grande » en kWh peut malgré tout ne pas suffire : si l’installation présente des pics de consommation importants, le nombre minimum de modules est déterminé par la puissance, et non par l’autonomie.

Spécifications techniques SolaX TB-HS51

Ce qu’il faut en plus du module

Le TB-HS51 ne fonctionne pas seul. Chaque tour nécessite le BMS TBMS-S51-8, qui gère de 2 à 8 modules et constitue la base du système. Si les modules dépassent huit et doivent être répartis sur deux tours, il faut ajouter la Series Box TBHS51, tandis que le TCBox-70 permet de connecter en parallèle jusqu’à trois tours. Côté onduleur, une machine hybride SolaX compatible avec les batteries haute tension de la série HS est nécessaire : sur les X3-ULTRA, par exemple, le système requiert au moins trois modules pour démarrer correctement.

Chauffage intégré et sécurité

Les cellules lithium fer phosphate perdent de la capacité et n’acceptent pas la charge sous zéro. Le chauffage intégré du TB-HS51 étend la plage de fonctionnement jusqu’à -30 °C, ce qui permet une installation dans des locaux non chauffés, garages, caves ou en extérieur, même en zones montagneuses, où une batterie dépourvue de cette fonction resterait inutilisable pendant des mois. L’indice IP66 protège contre la poussière et les jets d’eau, et le système TSYS-HS51 intègre un module d’extinction par aérosol pour une intervention ciblée en cas de départ de feu.

Questions fréquentes

Puis-je acheter un seul module TB-HS51 ?

Le module seul ne constitue pas un système fonctionnel : la configuration minimale prévoit 2 modules plus le BMS TBMS-S51-8. Le TB-HS51 individuel s’achète plutôt pour étendre une tour déjà installée, dans la limite de 8 modules par tour et de 13 modules au total pour le système.

Combien de kWh puis-je atteindre ?

De 10,2 kWh avec deux modules jusqu’à 66,5 kWh avec treize. Jusqu’à huit modules, on reste sur une seule tour gérée par le BMS ; au-delà, la Series Box TBHS51 est nécessaire pour la deuxième tour. Avec le TCBox-70, il est possible de mettre en parallèle jusqu’à trois tours.

Quelle puissance la batterie délivre-t-elle ?

Cela dépend du nombre de modules, car la tension du banc augmente avec eux : environ 6,1 kW nominaux avec 2 modules, 12,3 kW avec 4, 21,5 kW avec 7, avec des crêtes respectives de 7,2, 14,3 et 25,1 kW. Le courant maximal de charge et de décharge du système est de 70 A.

Fonctionne-t-elle en cas de coupure de courant ?

Le système prend en charge le fonctionnement en mode îloté, mais la capacité à alimenter les charges pendant une interruption dépend de l’onduleur hybride auquel il est raccordé et de sa sortie de secours. La batterie fournit l’énergie ; c’est l’onduleur qui gère la commutation et détermine la puissance disponible pour les charges.

Peut-elle être installée à l’extérieur ?

Oui. L’indice IP66 permet une installation extérieure et le chauffage intégré étend le fonctionnement jusqu’à -30 °C. Il convient toutefois d’éviter l’exposition directe au soleil aux heures les plus chaudes, car la limite supérieure de fonctionnement est de 53 °C, et de prévoir une base stable : chaque module pèse 46 kg et une tour de huit modules dépasse 380 kg.
