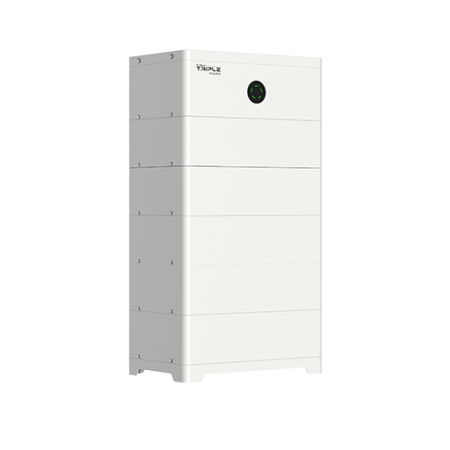

SolaX TB-HS51 Batteriemodul HV 5,1 kWh

Das SolaX TB-HS51 ist das 5,1 kWh Hochspannungs-Batteriemodul des Speichersystems TSYS-HS51. Es ist das stapelbare Basiselement, aus dem der Turm aufgebaut wird: LiFePO4-Zellen, über 6.000 Zyklen bei 90% Entladetiefe und integrierte Heizung für den Betrieb auch bei sehr niedrigen Temperaturen.

Man wählt nicht nur die Kapazität: man wählt auch die Leistung

Bei modularen Hochspannungssystemen bestimmt die Anzahl der Module nicht nur die verfügbaren kWh, sondern auch die Leistung, die die Batterie abgeben kann, da die Module in Reihe geschaltet werden und die Spannung der Batterieeinheit mit ihnen steigt. Ein Turm mit 2 Modulen (10,2 kWh) liefert etwa 6,1 kW Nennleistung und 7,2 kW Spitzenleistung; einer mit 7 Modulen (35,8 kWh) erreicht 21,5 kW Nennleistung und 25,1 kW Spitzenleistung. Deshalb kann eine in kWh „ausreichend große“ Batterie dennoch nicht genügen: Wenn der Verbraucher hohe Lastspitzen hat, wird die Mindestanzahl der Module durch die Leistung und nicht durch die Autonomie bestimmt.

Technische Daten SolaX TB-HS51

Was zusätzlich zum Modul benötigt wird

Das TB-HS51 funktioniert nicht allein. Jeder Turm benötigt das BMS TBMS-S51-8, das 2 bis 8 Module verwaltet und die Basis des Systems bildet. Wenn mehr als acht Module verwendet und auf zwei Türme aufgeteilt werden, wird zusätzlich die Series Box TBHS51 benötigt, während die TCBox-70 den Parallelanschluss von bis zu drei Türmen ermöglicht. Auf der Wechselrichterseite ist ein mit den Hochspannungsbatterien der HS-Serie kompatibler SolaX Hybrid-Wechselrichter erforderlich: Bei den X3-ULTRA beispielsweise benötigt das System mindestens drei Module, um korrekt zu starten.

Integrierte Heizung und Sicherheit

Lithium-Eisenphosphat-Zellen verlieren unter null Grad an Kapazität und nehmen keine Ladung an. Die integrierte Heizung des TB-HS51 erweitert den Betriebsbereich bis auf -30 °C und ermöglicht so die Installation in unbeheizten Räumen, Garagen, Kellern oder im Außenbereich auch in Bergregionen, wo eine Batterie ohne diese Funktion monatelang unbrauchbar wäre. Die Schutzart IP66 schützt vor Staub und Wasserstrahlen, und das System TSYS-HS51 integriert ein Aerosol-Löschmodul für gezieltes Eingreifen bei einem beginnenden Brand.

Häufig gestellte Fragen

Kann ich ein einzelnes TB-HS51 Modul kaufen?

Das einzelne Modul stellt kein funktionsfähiges System dar: Die Mindestkonfiguration umfasst 2 Module plus das BMS TBMS-S51-8. Das einzelne TB-HS51 wird hingegen gekauft, um einen bereits installierten Turm zu erweitern, innerhalb der Grenze von 8 Modulen pro Turm und 13 Modulen insgesamt im System.

Wie viele kWh kann ich erreichen?

Von 10,2 kWh mit zwei Modulen bis 66,5 kWh mit dreizehn. Bis zu acht Module bleiben in einem einzelnen, vom BMS verwalteten Turm; darüber hinaus wird die Series Box TBHS51 für den zweiten Turm benötigt. Mit der TCBox-70 können bis zu drei Türme parallel geschaltet werden.

Wie viel Leistung gibt die Batterie ab?

Das hängt von der Anzahl der Module ab, da die Spannung der Batterieeinheit mit ihnen steigt: etwa 6,1 kW Nennleistung mit 2 Modulen, 12,3 kW mit 4, 21,5 kW mit 7, mit Spitzenwerten von jeweils 7,2, 14,3 und 25,1 kW. Der maximale Lade- und Entladestrom des Systems beträgt 70 A.

Funktioniert sie bei einem Stromausfall?

Das System unterstützt den Inselbetrieb, aber die Fähigkeit, Verbraucher während einer Unterbrechung zu versorgen, hängt vom angeschlossenen Hybrid-Wechselrichter und dessen Backup-Ausgang ab. Die Batterie liefert die Energie; der Wechselrichter übernimmt die Umschaltung und legt fest, wie viel Leistung den Verbrauchern zur Verfügung steht.

Kann sie im Freien installiert werden?

Ja. Die Schutzart IP66 ermöglicht die Außeninstallation und die integrierte Heizung erweitert den Betrieb bis -30 °C. Direkte Sonneneinstrahlung während der heißesten Stunden sollte dennoch vermieden werden, da die obere Betriebsgrenze bei 53 °C liegt, und es muss ein stabiler Sockel vorgesehen werden: Jedes Modul wiegt 46 kg und ein Turm mit acht Modulen überschreitet 380 kg.
