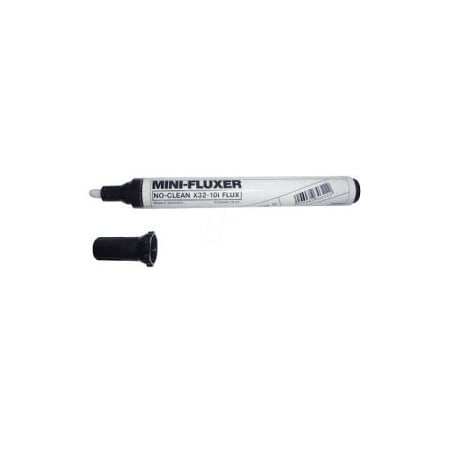

Pen de flux Stannol mod. X32 10i 10ml
Stylo flux No-Clean Stannol X32-10i de 10 ml, sans halogénures, à faible teneur en résines et en solides. Flux liquide à base d’alcool avec pointe applicatrice de précision, sans résidus visibles après soudure. Développé par les pionniers de la technologie No-Clean.
Idéal pour les réparations sur PCB, la soudure SMD et fine-pitch, la production de modules photovoltaïques et l’électronique grand public. Compatible avec les étains sans plomb et avec plomb. Température maximale du bain de soudure : 260 °C. Classification IPC : ORL0.
Le stylo flux Stannol X32-10i No-Clean de 10 ml est un outil professionnel de précision pour la soudure électronique, idéal pour les réparations rapides sur PCB, la soudure de composants SMD et fine-pitch, ainsi que pour l’assemblage de modules photovoltaïques. Le flux liquide à base d’alcool (2-propanol) est appliqué avec précision directement sur le point de soudure grâce à la pointe applicatrice, garantissant une activation optimale de la surface et une soudure propre sans résidus visibles.
Qu’est-ce qu’un flux No-Clean et pourquoi l’utiliser ?
Un flux No-Clean est formulé pour laisser des résidus négligeables après la soudure, éliminant ainsi la nécessité de nettoyer le circuit imprimé dans le cycle de production standard. Le X32-10i de Stannol a été développé par les pionniers de la technologie No-Clean : il contient une très faible quantité de résines et de solides, est exempt d’halogénures (halogen-free) et offre une fenêtre de process plus large que les flux No-Clean conventionnels. Les cartes soudées peuvent être recouvertes d’un vernis de protection (conformal coating) sans nettoyage préalable.
Caractéristiques techniques Stannol X32-10i
| Modèle | X32-10i (Mini-Fluxer) |
| Fabricant | Stannol GmbH & Co KG – Velbert, Allemagne |
| Type de flux | No-Clean (F-SW33), sans halogénures |
| Classe IPC | ORL0 (faible teneur en résines et solides) |
| Contenu résines/solides | Faible – pas de résidus visibles après soudure |
| Base solvant | Alcool (2-propanol) |
| Halogénures | Absents (Halogen-Free) |
| Quantité | 10 ml |
| Format | Stylo applicateur avec pointe de précision |
| Température max bain de soudure | 260 °C |
| Température min utilisable | 235 °C |
| Conformité réglementaire | Reg. CE 1272/2008 (CLP) |
| Pictogrammes de danger | GHS02 (inflammable), GHS07 (nocif) |
| Classification de danger | Liquide facilement inflammable – irritant pour les yeux |
| Fournisseur | Stannol GmbH & Co KG, Haberstr. 24, 42551 Velbert (DE) |
Applications recommandées
Le X32-10i est certifié et recommandé pour :
- Production de modules solaires photovoltaïques — application principale indiquée par Stannol, grâce à une formulation avec une teneur en solvant plus élevée qui garantit une activation optimale sur les contacts métalliques des cellules
- Électronique grand public et télécommunications — soudure rapide de composants traversants et SMD sans ponts ni remontée capillaire (wicking)
- Réparations sur PCB — application localisée et précise sur le point de soudure grâce à la pointe
- Soudure fine-pitch — la faible teneur en solides réduit les résidus et garde la zone propre
- Applications avec vernis de protection (conformal coating) — les cartes soudées peuvent être vernies directement sans nettoyage préalable
- Rework et réparation professionnelle — compatible avec les alliages étain sans plomb et Sn/Pb standard
Le format stylo de 10 ml est idéal pour une utilisation manuelle et sur établi. Pour les applications industrielles à la vague ou en spray, Stannol propose également le flux X32-10i en vrac.
Substrats et surfaces compatibles
Le X32-10i est recommandé pour les PCB en cuivre propre ou revêtus d’étain-plomb. Il fonctionne correctement sur presque tous les solder resist. Il est conseillé de ne pas appliquer le solvant en contact prolongé avec le polystyrène, le polyester ou le polycarbonate.
Avertissements de sécurité
Le produit contient du 2-propanol (isopropanol). Classé comme liquide et vapeurs facilement inflammables et irritant pour les yeux selon le Règlement CE 1272/2008 (CLP). Utiliser uniquement dans des locaux bien ventilés, loin des sources de chaleur, d’étincelles et de flammes. Porter des gants et des lunettes de protection. En cas de contact avec les yeux, rincer abondamment. Conserver dans un endroit frais, bien ventilé et sous clé. Éliminer conformément à la réglementation locale en vigueur.
Questions fréquentes
Que signifie No-Clean pour un flux ?
Un flux No-Clean est formulé pour laisser des résidus si faibles qu’il n’est pas nécessaire de nettoyer le PCB après la soudure dans le cycle standard. Les résidus du X32-10i sont chimiquement inertes et non corrosifs, ils ne compromettent donc pas la fiabilité du circuit dans le temps. Cela permet d’économiser du temps, des coûts et des solvants dans le processus de production.
Le flux X32-10i est-il adapté à la soudure de modules photovoltaïques ?
Oui. Stannol indique la production de modules solaires comme application principale du X32-10i, grâce à sa teneur en solvant plus élevée que les flux No-Clean conventionnels. Cela garantit un mouillage optimal des contacts métalliques des cellules photovoltaïques et une large fenêtre de process adaptée aux différentes configurations de machines.
Comment utiliser le stylo flux X32-10i ?
Agiter légèrement avant utilisation. Appliquer la pointe directement sur le point de soudure ou la zone à traiter sur la carte PCB, en appuyant légèrement pour faire sortir le flux. Appliquer la chaleur avec le fer à souder ou la station de refusion immédiatement après. Ne pas laisser le capuchon ouvert entre deux utilisations pour éviter l’évaporation du solvant. Conserver verticalement avec le capuchon fermé.
Est-il compatible avec les alliages sans plomb et avec plomb ?
Oui. Le X32-10i est compatible avec tous les alliages de soudure standard, aussi bien sans plomb (Pb-free, ex. SAC305) qu’avec plomb (ex. Sn63Pb37). La température maximale recommandée du bain de soudure est de 260 °C, mais dans de nombreuses applications, il est possible de descendre jusqu’à 235 °C avec des résultats optimaux.
Puis-je appliquer un vernis de protection sans nettoyer le PCB après la soudure ?
Oui. Grâce à la formulation No-Clean avec une très faible teneur en résines, les cartes soudées avec X32-10i peuvent être directement vernies avec un vernis de protection (conformal coating) sans nettoyage préalable, simplifiant ainsi le processus de production et réduisant les coûts.
