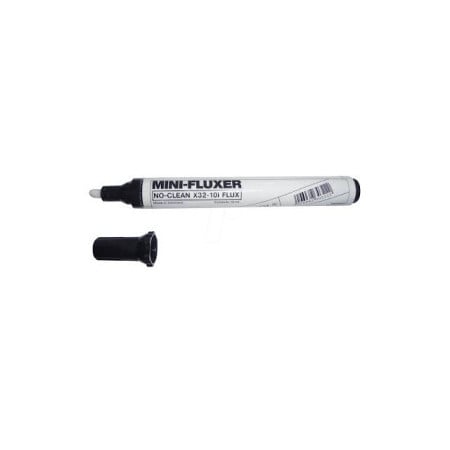

Stannol Flux Pen Mod. X32 10i 10ml
No-Clean Flussmittelstift Stannol X32-10i, 10 ml, halogenfrei, mit niedrigem Harz- und Feststoffgehalt. Alkoholbasiertes Flüssigflussmittel mit Präzisionsapplikatorspitze, hinterlässt nach dem Löten keine sichtbaren Rückstände. Entwickelt von den Pionieren der No-Clean-Technologie.
Ideal für Reparaturen an Leiterplatten (PCB), SMD- und Fine-Pitch-Lötungen, die Herstellung von Photovoltaikmodulen und Unterhaltungselektronik. Kompatibel mit bleifreiem und bleihaltigem Lötzinn. Maximale Lötbadtemperatur: 260 °C. IPC-Klassifizierung: ORL0.
Der Stannol X32-10i No-Clean Flussmittelstift 10 ml ist ein professionelles Präzisionswerkzeug für das elektronische Löten, ideal für schnelle Reparaturen an Leiterplatten (PCB), das Löten von SMD- und Fine-Pitch-Bauteilen sowie für die Montage von Photovoltaikmodulen. Das alkoholbasierte (2-Propanol) Flüssigflussmittel wird dank der Präzisionsspitze direkt auf die Lötstelle aufgetragen und sorgt so für eine optimale Oberflächenaktivierung und eine saubere Lötung ohne sichtbare Rückstände.
Was ist ein No-Clean-Flussmittel und warum sollte man es verwenden?
Ein No-Clean-Flussmittel ist so formuliert, dass es nach dem Löten vernachlässigbare Rückstände hinterlässt, wodurch eine Reinigung der Leiterplatte im Standardproduktionszyklus entfällt. Das X32-10i von Stannol wurde von den Pionieren der No-Clean-Technologie entwickelt: Es enthält einen sehr geringen Anteil an Harzen und Feststoffen, ist halogenfrei und bietet ein breiteres Prozessfenster als herkömmliche No-Clean-Flussmittel. Die gelöteten Platinen können ohne vorherige Reinigung direkt mit Schutzlack (Conformal Coating) überzogen werden.
Technische Eigenschaften Stannol X32-10i
| Modell | X32-10i (Mini-Fluxer) |
| Hersteller | Stannol GmbH & Co KG – Velbert, Deutschland |
| Flussmitteltyp | No-Clean (F-SW33), halogenfrei |
| IPC-Klasse | ORL0 (niedriger Harz- und Feststoffgehalt) |
| Harz-/Feststoffgehalt | Niedrig – keine sichtbaren Rückstände nach dem Löten |
| Lösungsmittelbasis | Alkohol (2-Propanol) |
| Halogenide | Keine (Halogenfrei) |
| Menge | 10 ml |
| Format | Applikatorstift mit Präzisionsspitze |
| Max. Lötbadtemperatur | 260 °C |
| Min. verwendbare Temperatur | 235 °C |
| Normenkonformität | Verordnung (EG) Nr. 1272/2008 (CLP) |
| Gefahrenpiktogramme | GHS02 (entzündlich), GHS07 (reizend) |
| Gefahrenklassifizierung | Leicht entzündliche Flüssigkeit – Augenreizend |
| Lieferant | Stannol GmbH & Co KG, Haberstr. 24, 42551 Velbert (DE) |
Empfohlene Anwendungen
Das X32-10i ist zertifiziert und empfohlen für:
- Herstellung von Photovoltaik-Solarmodulen — Hauptanwendung laut Stannol, dank der Formulierung mit höherem Lösungsmittelgehalt, die eine optimale Aktivierung der Metallkontakte der Zellen gewährleistet
- Unterhaltungselektronik und Telekommunikation — schnelles Löten von Durchsteck- und SMD-Bauteilen ohne Brückenbildung oder Kapillaraufstieg (Wicking)
- Reparaturen an Leiterplatten (PCB) — gezielte und präzise Anwendung an der Lötstelle dank der Stiftspitze
- Fine-Pitch-Lötungen — der niedrige Feststoffgehalt reduziert Rückstände und hält den Bereich sauber
- Anwendungen mit Conformal Coating — gelötete Platinen können direkt lackiert werden, ohne vorherige Reinigung
- Rework und professionelle Reparatur — kompatibel mit bleifreien und Standard-Sn/Pb-Loten
Das 10-ml-Stiftformat ist ideal für den manuellen Einsatz und die Werkbank. Für industrielle Anwendungen mit Wellen- oder Sprühverfahren liefert Stannol das X32-10i-Flussmittel auch in Großgebinden.
Kompatible Substrate und Oberflächen
Das X32-10i wird für Leiterplatten aus sauberem Kupfer oder mit Zinn-Blei-Beschichtung empfohlen. Es funktioniert auf nahezu allen Lötstopplacken zuverlässig. Der Kontakt des Lösungsmittels mit Polystyrol, Polyester oder Polycarbonat sollte nicht über längere Zeit erfolgen.
Sicherheitshinweise
Das Produkt enthält 2-Propanol (Isopropanol). Klassifiziert als leicht entzündliche Flüssigkeit und Dampf sowie Augenreizend gemäß Verordnung (EG) Nr. 1272/2008 (CLP). Nur in gut belüfteten Bereichen, fern von Wärmequellen, Funken und offenen Flammen verwenden. Schutzhandschuhe und Schutzbrille tragen. Bei Augenkontakt gründlich ausspülen. Kühl, gut belüftet und verschlossen aufbewahren. Entsorgung gemäß den örtlichen Vorschriften.
Häufig gestellte Fragen
Was bedeutet No-Clean bei einem Flussmittel?
Ein No-Clean-Flussmittel ist so formuliert, dass es so geringe Rückstände hinterlässt, dass eine Reinigung der Leiterplatte nach dem Löten im Standardprozess nicht erforderlich ist. Die Rückstände des X32-10i sind chemisch inert und nicht korrosiv, sodass die Zuverlässigkeit der Schaltung langfristig nicht beeinträchtigt wird. Das spart Zeit, Kosten und Lösungsmittel im Produktionsprozess.
Ist das Flussmittel X32-10i für das Löten von Photovoltaikmodulen geeignet?
Ja. Stannol gibt die Herstellung von Solarmodulen als Hauptanwendung des X32-10i an, dank des höheren Lösungsmittelgehalts im Vergleich zu herkömmlichen No-Clean-Flussmitteln. Dies gewährleistet eine optimale Benetzung der Metallkontakte der Solarzellen und ein breites Prozessfenster, das sich an verschiedene Maschineneinstellungen anpasst.
Wie verwendet man den Flussmittelstift X32-10i?
Vor Gebrauch leicht schütteln. Die Spitze direkt auf die Lötstelle oder den zu behandelnden Bereich der Leiterplatte aufsetzen und leicht drücken, um das Flussmittel freizusetzen. Die Lötstelle anschließend sofort mit dem Lötkolben oder der Reflow-Station erhitzen. Den Deckel zwischen den Anwendungen nicht offen lassen, um das Verdampfen des Lösungsmittels zu vermeiden. Aufrecht und mit geschlossenem Deckel lagern.
Ist es mit bleifreiem und bleihaltigem Lot kompatibel?
Ja. Das X32-10i ist mit allen gängigen Lötlegierungen kompatibel, sowohl bleifrei (z.B. SAC305) als auch bleihaltig (z.B. Sn63Pb37). Die empfohlene maximale Lötbadtemperatur beträgt 260 °C, in vielen Anwendungen sind aber auch optimale Ergebnisse bereits ab 235 °C möglich.
Kann ich Conformal Coating auftragen, ohne die Leiterplatte nach dem Löten zu reinigen?
Ja. Dank der No-Clean-Formulierung mit sehr geringem Harzgehalt können mit X32-10i gelötete Platinen direkt mit Schutzlack (Conformal Coating) überzogen werden, ohne dass eine vorherige Reinigung erforderlich ist. Das vereinfacht den Produktionsprozess und senkt die Kosten.
