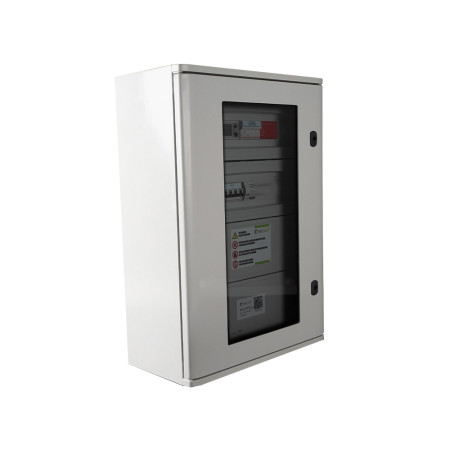

Tableau d’interface QIT50-1 SecSun 50kW 1 onduleur CEI 0-21 avec rapport de test
Tableau d’interface SecSun QIT50-1 pour installations photovoltaïques de 50 kWp avec 1 onduleur triphasé. Conforme CEI 0-21 et CEI EN 61439-1/2, indice de protection IP65. Fourni pré-câblé avec test report SPI et déclaration de conformité. Fabriqué en Italie par SecSun / MR WATT.
Le QIT50-1 est le tableau d’interface SecSun pour installations photovoltaïques industrielles et commerciales de 50 kWp avec 1 onduleur triphasé. Conçu et fabriqué en Italie, il est conforme aux normes CEI 0-21 et CEI EN 61439-1/2 et est fourni complet avec test report SPI (Instrument de Test pour l’Interface), le document technique requis par les gestionnaires de réseau italiens pour la validation de la protection d’interface dans les installations photovoltaïques de moyenne à grande taille.
Quand le QIT50-1 est-il obligatoire ?
La norme CEI 0-21 impose la présence d’un système de protection d’interface (SPI) pour toutes les installations photovoltaïques raccordées au réseau BT d’une puissance supérieure à 11,08 kW. Le QIT50-1 est la solution adaptée pour des installations de 50 kWp avec un seul onduleur triphasé, typiquement des hangars artisanaux, des structures agricoles, des bâtiments commerciaux de taille moyenne et des installations industrielles de petite à moyenne puissance.
Spécifications techniques QIT50-1
| Code produit | QIT50-1 |
| Fabricant | SecSun / MR WATT – fabriqué en Italie |
| Puissance nominale de l’installation | 50 kWp |
| Onduleurs pris en charge | N.1 onduleur triphasé |
| Normes de référence | CEI 0-21, CEI EN 61439-1/2 |
| Indice de protection | IP65 |
| Test report SPI | Inclus dans la fourniture |
| Poids | 10 kg |
| Application | Industrielle / commerciale |
Que comprend la fourniture QIT50-1 ?
- Tableau d’interface SecSun pré-câblé et testé
- Relais d’interface homologué CEI 0-21 pour 1 onduleur triphasé
- Test report SPI (Instrument de Test Interface) pour la procédure de raccordement GSE/distributeur
- Schéma unifilaire du tableau
- Déclaration de conformité CEI EN 61439-1/2 (Di.co)
- Coffret IP65
Compatibilité onduleurs
Le QIT50-1 est compatible avec tout onduleur photovoltaïque triphasé jusqu’à 50 kW, quelle que soit la marque : Huawei SUN2000, SMA Tripower, Fronius Symo, Solax X3, Sungrow SG, ABB/FIMER, Goodwe ET, Growatt et autres. La protection d’interface CEI 0-21 agit indépendamment de la marque de l’onduleur raccordé.
Questions fréquentes
Le QIT50-1 est-il déjà câblé ou nécessite-t-il un assemblage sur chantier ?
Le QIT50-1 est fourni entièrement pré-câblé et testé en usine. Sur chantier, l’installateur doit seulement raccorder les câbles provenant de l’onduleur et ceux vers le réseau, en suivant le schéma unifilaire inclus dans la fourniture. Aucun assemblage interne du tableau n’est requis.
Qu’est-ce que le test report SPI et pourquoi est-il nécessaire ?
Le test report SPI (Instrument de Test pour l’Interface) est le document officiel qui certifie le bon fonctionnement du relais d’interface CEI 0-21. Il est requis par E-Distribuzione et par les autres gestionnaires de réseau locaux pour approuver la procédure de raccordement de l’installation photovoltaïque au réseau public. MR WATT inclut le test report déjà rempli dans la fourniture du QIT50-1.
Le QIT50-1 fonctionne-t-il avec n’importe quel onduleur triphasé de 50 kW ?
Oui. Le QIT50-1 est conçu pour fonctionner avec tout onduleur photovoltaïque triphasé jusqu’à 50 kW, indépendamment de la marque. Le relais d’interface CEI 0-21 agit côté AC du tableau de manière autonome par rapport à la marque de l’onduleur raccordé.
Quels documents MR WATT inclut-il dans la fourniture du QIT50-1 ?
MR WATT fournit avec le QIT50-1 : test report SPI (obligatoire pour la procédure de raccordement), déclaration de conformité CEI EN 61439-1/2, schéma unifilaire du tableau, et manuel d’installation. Ces documents couvrent toutes les exigences documentaires demandées par les gestionnaires de réseau italiens pour l’approbation du raccordement.
Existe-t-il une version du tableau pour des puissances différentes de 50 kWp ?
Oui. MR WATT propose toute la gamme SecSun QIT : QIT20-1 (20 kWp, 1 onduleur), QIT50-1 (50 kWp, 1 onduleur), QIT100-2 (100 kWp, 2 onduleurs), QIT200-3 (200 kWp, 3 onduleurs) et d’autres modèles sur mesure. Contacter MR WATT pour des installations avec des configurations particulières ou une puissance hors gamme standard.
