Quadro di campo DC 2 stringhe 600V 16A con sezionatori IP65
Quadro di campo DC IP65 per 2 stringhe indipendenti fino a 600 V, 16 A per stringa. Sezionatore e fusibile gPV per ciascuna stringa – sezionamento sicuro sotto carico per impianti con MPPT a bassa tensione.

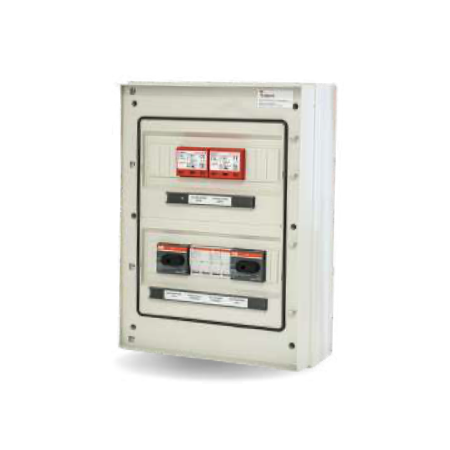

Il quadro di campo DC QDC-SEZ protegge e seziona due stringhe fotovoltaiche indipendenti fino a 600 V DC. Ogni stringa dispone di un proprio sezionatore, che consente di aprire il circuito sotto carico mantenendo l'altra stringa in servizio. La tensione di lavoro fino a 600 V lo rende adatto a stringhe corte o a inverter con ingressi MPPT a bassa tensione.
Il sezionatore (SEZ): perché non basta il fusibile
La corrente continua non ha passaggio per lo zero: un arco elettrico, una volta innescato, non si spegne da solo. Il fusibile protegge il conduttore dalle sovracorrenti, ma non deve mai essere usato come organo di manovra sotto carico. Il sezionatore è progettato per aprire il circuito DC in sicurezza sotto carico – per manutenzione, diagnosi o sezionamento d'emergenza.
| Stringhe | 2 indipendenti |
| Tensione max | 600 V DC |
| Corrente per stringa | 16 A |
| Contenitore | IP65, 18 moduli DIN |
| Protezione | Sezionatore + fusibile gPV per stringa |
Nota sul fusibile: la sigla 16 A indica la corrente nominale per stringa; il quadro monta un fusibile gPV 32 A / 1000 V, la cui curva d'intervento è coordinata con la corrente di cortocircuito (Isc) dei moduli.
Quando scegliere questo quadro
La configurazione a 600 V è indicata quando la tensione a vuoto a freddo (Voc) delle stringhe resta contenuta – stringhe con pochi moduli in serie, oppure inverter e regolatori il cui range MPPT non supera i 600 V. Verifica sempre la Voc alla temperatura minima di progetto prima di dimensionare la stringa.
Domande frequenti
Perché 600 V e non 1000 V?
Il limite di 600 V si adatta a stringhe corte o a inverter con MPPT a bassa tensione. Se la Voc a freddo delle tue stringhe supera i 600 V, scegli la versione fino a 1000 V.
Posso sezionare una stringa senza interrompere l'altra?
Sì. Ogni stringa ha un proprio sezionatore, quindi puoi isolarne una per la manutenzione mentre l'altra continua a produrre.
L'installazione richiede un tecnico qualificato?
Sì. L'installazione e il collegamento all'impianto FV devono essere eseguiti da un installatore qualificato, nel rispetto delle norme vigenti (tra cui CEI 0-21/0-16 ed EN IEC 62548).
