DC-Feldverteiler 2 Strings 600V 16A mit Trennschaltern IP65
DC-Feldverteiler IP65 für 2 unabhängige PV-Strings bis 600 V, 16 A pro String. Lasttrennschalter und gPV-Sicherung je String – sicheres Freischalten unter Last für Wechselrichter mit Niederspannungs-MPPT.

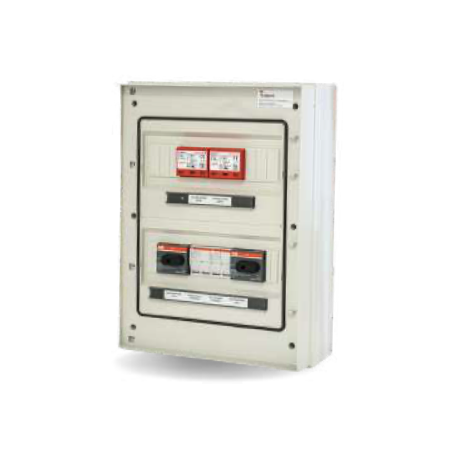

Der DC-Feldverteiler QDC-SEZ schützt und trennt zwei unabhängige PV-Strings bis 600 V DC. Jeder String verfügt über einen eigenen Lasttrennschalter, sodass sich ein Strang unter Last freischalten lässt, während der andere in Betrieb bleibt. Die Arbeitsspannung bis 600 V eignet sich für kurze Strings oder Wechselrichter mit Niederspannungs-MPPT-Eingängen.
Der Lasttrennschalter (SEZ): warum die Sicherung allein nicht genügt
Gleichstrom besitzt keinen Nulldurchgang: ein einmal gezündeter Lichtbogen erlischt nicht von selbst. Eine Sicherung schützt den Leiter vor Überstrom, darf aber niemals unter Last als Trenner verwendet werden. Der Lasttrennschalter ist dafür gebaut, den DC-Kreis sicher unter Last zu öffnen – für Wartung, Fehlersuche oder Notabschaltung.
| Strings | 2 unabhängig |
| Max. Spannung | 600 V DC |
| Strom pro String | 16 A |
| Gehäuse | IP65, 18 DIN-Module |
| Schutz | Lasttrennschalter + gPV-Sicherung je String |
Hinweis zur Sicherung: die Bemessung 16 A bezieht sich auf den Nennstrom pro String; verbaut ist eine gPV-Sicherung 32 A / 1000 V, deren Auslösekennlinie auf den Kurzschlussstrom (Isc) der Module abgestimmt ist.
Wann dieser Feldverteiler die richtige Wahl ist
Die 600-V-Konfiguration ist sinnvoll, wenn die Leerlaufspannung bei Kälte (Voc) der Strings niedrig bleibt – Strings mit wenigen Modulen in Reihe oder Wechselrichter und Laderegler, deren MPPT-Bereich 600 V nicht überschreitet. Prüfen Sie stets die Voc bei minimaler Auslegungstemperatur, bevor Sie den String dimensionieren.
Häufige Fragen
Warum 600 V und nicht 1000 V?
Die 600-V-Grenze passt zu kurzen Strings oder Wechselrichtern mit Niederspannungs-MPPT. Übersteigt die kalte Voc Ihrer Strings 600 V, wählen Sie die Version bis 1000 V.
Kann ich einen String abschalten, ohne den anderen zu unterbrechen?
Ja. Jeder String hat einen eigenen Lasttrennschalter, sodass sich ein Strang für Wartung freischalten lässt, während der andere weiter Energie liefert.
Muss der Kasten von einer Fachkraft installiert werden?
Ja. Die Installation und der Anschluss an die PV-Anlage müssen von einer qualifizierten Elektrofachkraft nach den geltenden Normen (u. a. CEI 0-21/0-16 und EN IEC 62548) ausgeführt werden.
