Panel de interfaz 55 kW 100A CEI 0-21 IP66

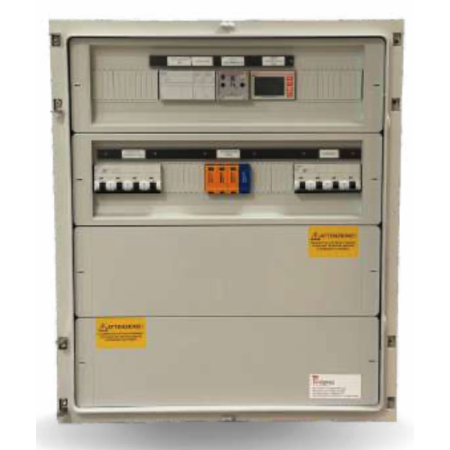

El cuadro de interfaz QAC 45/55 kW está dimensionado para 100 A a 400 V y está destinado a las instalaciones fotovoltaicas industriales conectadas en baja tensión: la franja de las naves productivas, los invernaderos y las estructuras logísticas donde el autoconsumo cubre una cuota relevante de la carga de la empresa.

100 A: el límite práctico de la baja tensión

Una instalación de 55 kW absorbe aproximadamente 79 A por fase a 400 V, y la protección de 100 A cubre este valor con el margen necesario. En torno a este tamaño se sitúa, sin embargo, una decisión de proyecto que debe tomarse antes y no después: el punto de conexión.

Por encima de cierta potencia disponible, el distribuidor prescribe la conexión en media tensión, y en ese caso la norma aplicable ya no es la CEI 0-21 sino la CEI 0-16, con una arquitectura de protección, umbrales y dispositivos completamente diferentes. Este cuadro es conforme CEI 0-21 y, por tanto, correcto solo para conexiones en BT: antes del pedido debe leerse el presupuesto de conexión, no estimarse la potencia.

Especificaciones técnicas QAC 45/55 kW

Nota sobre los datos: los tamaños y modelos de los dispositivos individuales instalados (interruptor general, contactor DDI, descargador) no están publicados en detalle por el fabricante para esta configuración. Si los necesitas para la memoria técnica o el proyecto ejecutivo, solicítanos el esquema unifilar antes del pedido.

Noventa y seis módulos: por qué importa el espacio residual

En una instalación industrial el cuadro de interfaz raramente permanece tal como se entregó. Con el tiempo acaban dentro el contador de producción fiscal, los auxiliares para el sistema de monitorización, los relés para la lógica de inyección cero exigida por algunos distribuidores, los mandos para un eventual sistema de acumulación añadido más adelante.

Una envolvente de 96 módulos con IP66 en clase II deja el margen para estas incorporaciones sin tener que añadir un segundo cuadro. Es un aspecto que raramente se valora en la fase de compra y que se paga caro tres años después.

Preguntas frecuentes

¿Cómo sé si mi instalación va en BT o en MT?

Lo establece el distribuidor en el presupuesto de conexión, en función de la potencia solicitada y de la capacidad de la red local. No es una elección del proyectista ni un umbral fijo igual en todas partes. Hasta que no tengas ese documento, la compra de un cuadro de interfaz es prematura.

¿Se necesita un proyecto firmado por un profesional?

Sí. La normativa nacional exige que el proyecto lo redacte un profesional colegiado para las instalaciones fotovoltaicas por encima de los 20 kW de potencia. A este tamaño, proyecto, memoria técnica y verificaciones de coordinación de las protecciones son obligatorios.

¿Con qué sección de cable se conecta un cuadro de 100 A?

El dimensionamiento debe calcularse caso por caso en función del tipo de instalación, la temperatura ambiente, el agrupamiento de los circuitos y la longitud del tramo. En tramos industriales de algunas decenas de metros se consideran típicamente secciones de 35 mm² en adelante, pero el valor debe verificarse en el proyecto y no asumirse de una tabla genérica.

¿El cuadro gestiona también la función de inyección cero?

No, la limitación de la inyección a la red es una función del inversor combinado con un contador bidireccional, no del cuadro de interfaz. El cuadro proporciona el espacio modular para alojar los componentes de esa lógica, pero no la implementa.

¿La verificación periódica del relé SPI es obligatoria también a este tamaño?

Sí, y es tanto más relevante cuanto más grande es la instalación. El reglamento de explotación prescribe la verificación periódica con maleta de prueba de relés y la conservación de las actas: en caso de inspección, la ausencia de la documentación puede conllevar la suspensión del propio reglamento.
