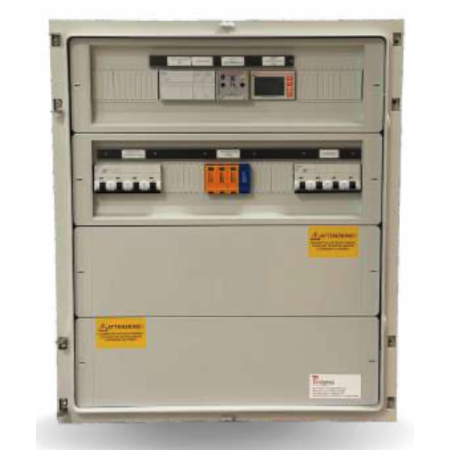

Schnittstellenpanel 55 kW 100 A CEI 0-21 IP66

Der Schnittstellenschaltschrank QAC 45/55 kW ist für 100 A bei 400 V ausgelegt und für industrielle Photovoltaikanlagen mit Niederspannungsanschluss bestimmt: der Bereich der Produktionshallen, Gewächshäuser und Logistikanlagen, in denen der Eigenverbrauch einen erheblichen Anteil der Betriebslast deckt.

100 A: die praktische Grenze der Niederspannung

Eine 55 kW-Anlage nimmt bei 400 V etwa 79 A pro Phase auf, und der 100 A-Schutz deckt diesen Wert mit der nötigen Reserve. Um diese Größe herum steht jedoch eine Projektierungsentscheidung an, die vorher und nicht nachher getroffen werden muss: der Anschlusspunkt.

Oberhalb einer bestimmten verfügbaren Leistung schreibt der Netzbetreiber den Anschluss in Mittelspannung vor, und in diesem Fall ist die anwendbare Norm nicht mehr die CEI 0-21, sondern die CEI 0-16, mit völlig anderer Schutzarchitektur, anderen Schwellen und Geräten. Dieser Schaltschrank entspricht der CEI 0-21 und ist daher nur für NS-Anschlüsse korrekt: Vor der Bestellung ist das Anschlussangebot zu lesen, nicht die Leistung zu schätzen.

Technische Daten QAC 45/55 kW

Hinweis zu den Daten: Die Bemessungen und Modelle der einzelnen installierten Geräte (Hauptschalter, DDI-Schütz, Ableiter) werden vom Hersteller für diese Konfiguration nicht im Detail veröffentlicht. Wenn du sie für den technischen Bericht oder die Ausführungsplanung benötigst, fordere den Einlinienschaltplan vor der Bestellung bei uns an.

Sechsundneunzig Module: warum der Restplatz zählt

Bei einer Industrieanlage bleibt der Schnittstellenschaltschrank selten so, wie er geliefert wurde. Mit der Zeit landen darin der eichfähige Produktionszähler, die Hilfskomponenten für das Monitoringsystem, die Relais für die von einigen Netzbetreibern geforderte Nulleinspeisungslogik und die Steuerungen für ein eventuell später ergänztes Speichersystem.

Ein Gehäuse mit 96 Modulen mit IP66 in Klasse II lässt den Spielraum für diese Ergänzungen, ohne dass ein zweiter Schaltschrank danebengestellt werden muss. Es ist ein Aspekt, der beim Kauf selten bewertet wird und der sich drei Jahre später teuer bezahlt macht.

Häufig gestellte Fragen

Wie erfahre ich, ob meine Anlage in NS oder MS geht?

Das legt der Netzbetreiber im Anschlussangebot fest, abhängig von der angeforderten Leistung und der Kapazität des lokalen Netzes. Es ist weder eine Entscheidung des Planers noch eine überall gleiche feste Schwelle. Solange du dieses Dokument nicht hast, ist der Kauf eines Schnittstellenschaltschranks verfrüht.

Ist ein von einem Fachmann unterzeichnetes Projekt erforderlich?

Ja. Die nationalen Vorschriften verlangen, dass das Projekt für Photovoltaikanlagen über 20 kW Leistung von einem eingetragenen Fachmann erstellt wird. In dieser Größe sind Projekt, technischer Bericht und Prüfungen zur Koordinierung der Schutzeinrichtungen verpflichtend.

Mit welchem Kabelquerschnitt wird ein 100 A-Schaltschrank angeschlossen?

Die Auslegung muss von Fall zu Fall berechnet werden, abhängig von Verlegeart, Umgebungstemperatur, Gruppierung der Stromkreise und Länge der Strecke. Bei industriellen Strecken von einigen zehn Metern werden typischerweise Querschnitte ab 35 mm² betrachtet, doch der Wert muss in der Planung überprüft und nicht aus einer generischen Tabelle übernommen werden.

Verwaltet der Schaltschrank auch die Nulleinspeisungsfunktion?

Nein, die Begrenzung der Netzeinspeisung ist eine Funktion des Wechselrichters in Kombination mit einem bidirektionalen Zähler, nicht des Schnittstellenschaltschranks. Der Schaltschrank bietet den modularen Platz, um die Komponenten dieser Logik unterzubringen, setzt sie aber nicht um.

Ist die regelmäßige Prüfung des SPI-Relais auch in dieser Größe vorgeschrieben?

Ja, und sie ist umso wichtiger, je größer die Anlage ist. Die Betriebsordnung schreibt die regelmäßige Prüfung mit einer Relaisprüfbox und die Aufbewahrung der Protokolle vor: Bei einer Kontrolle kann das Fehlen der Dokumentation zur Aussetzung der Betriebsordnung selbst führen.
