Quadro Total Box DC/AC Trifase TBTF 2/2 1000V
Quadro Total Box TBTF 2/2 1000V: soluzione combinata che integra in un unico box la protezione lato DC e lato AC di un impianto fotovoltaico trifase con due stringhe indipendenti fino a 1000 Vdc. Include sezionatore sotto carico 1000V, scaricatore SPD Tipo 2 1000V, base portafusibili 1000V 32A con fusibili gPV, interruttore magnetotermico differenziale trifase 25A 300mA tipo A, interruttore entra/esci per il contatore di produzione e SPD 400V. Involucro IP65 da 36 moduli, conforme a CEI 0-21, CEI EN 61439 e CEI 64-8.

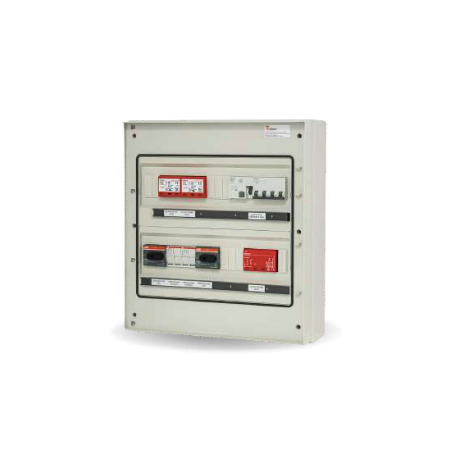

Il Quadro Total Box TBTF 2/2 1000V di Icierre è un quadro combinato che racchiude in un'unica soluzione tutte le protezioni necessarie a un impianto fotovoltaico trifase con due stringhe indipendenti fino a 1000 Vdc: gestisce in sicurezza sia le stringhe di moduli fotovoltaici (lato DC) sia il collegamento verso la rete trifase (lato AC), integrando anche l'interruttore entra/esci per il contatore di produzione.
Perché serve un quadro Total Box trifase a due stringhe?
Ogni impianto fotovoltaico deve essere protetto contro sovracorrenti, sovratensioni e guasti d'isolamento, e deve poter essere sezionato in sicurezza per la manutenzione. Con due stringhe indipendenti servono protezione e sezionamento separati per ciascun ingresso, mentre sul lato trifase servono un interruttore magnetotermico differenziale a quattro poli e uno scaricatore per 400V. Il Total Box TBTF 2/2 1000V integra tutti questi dispositivi in un solo quadro certificato, in conformità a CEI 0-21, CEI EN 61439 e CEI 64-8.
Specifiche tecniche TBTF 2/2 1000V
| Configurazione | Trifase — 2 IN / 2 OUT |
| Tensione max DC | 1000 Vdc |
| Numero stringhe | 2 stringhe indipendenti |
| Sezionamento DC | Sezionatore sotto carico 1000V 16/32A |
| Protezione DC | Scaricatore SPD Tipo 2 1000V + base portafusibili 1000V 32A con fusibili gPV 16/20A |
| Protezione AC | Interruttore magnetotermico differenziale trifase 25A, 300mA tipo A |
| Contatore di produzione | 1 interruttore entra/esci predisposto |
| SPD lato AC | Scaricatore di sovratensione 400V Tipo 2 |
| Collegamenti | Morsettiere di ingresso/uscita precablate |
| Involucro | Box IP65 da 36 moduli DIN, etichette di identificazione componenti su binari plastificati |
| Norme di riferimento | CEI 0-21, CEI EN 61439, CEI 64-8 |
Quando si usa il Total Box TBTF 2/2 1000V?
È la scelta corretta per impianti fotovoltaici trifase con due stringhe indipendenti e tensione a vuoto fino a 1000 Vdc, tipicamente impianti da circa 10-15 kWp con inverter trifase a doppio MPPT, oppure installazioni su falde con orientamenti diversi. Per una sola stringa va scelto il TBTF 1/1 1000V; per impianti monofase, la famiglia TBMF.
Cosa è incluso
- Quadro Total Box TBTF 2/2 1000V in involucro IP65 da 36 moduli, già cablato e certificato
- Sezionatore sotto carico 1000V, SPD Tipo 2 1000V e portafusibili con fusibili gPV lato DC
- Interruttore magnetotermico differenziale trifase 25A e SPD 400V Tipo 2 lato AC
- Interruttore entra/esci per l'inserimento del contatore di produzione
- Morsettiere di ingresso/uscita ed etichette di identificazione componenti su binari plastificati
Domande frequenti
A cosa serve l'interruttore entra/esci del contatore di produzione?
Permette di inserire il contatore di produzione sulla linea AC senza aggiungere un quadro separato: la linea entra nel contatore ed esce verso il punto di connessione. È utile quando la misura dell'energia prodotta è richiesta dal distributore o dagli incentivi, e semplifica anche l'esclusione del contatore in caso di manutenzione.
Che differenza c'è tra il TBTF 2/2 1000V e il TBTF 1/1 1000V?
Il 2/2 gestisce due stringhe indipendenti anziché una, con protezione e sezionamento separati per ciascun ingresso, e monta un interruttore magnetotermico differenziale trifase da 25A anziché 16/20A, oltre all'interruttore entra/esci per il contatore di produzione. Copre quindi impianti di taglia superiore.
Il quadro TBTF 2/2 1000V è già cablato o devo assemblarlo?
Arriva già cablato e certificato: sezionatore, SPD, portafusibili e interruttore differenziale trifase sono montati e collegati alle morsettiere di ingresso e uscita. Va solo fissato a parete e collegato alle stringhe fotovoltaiche e alla linea trifase.
A che taglia di impianto corrisponde questo quadro?
Con due stringhe a 1000 Vdc e un interruttore AC trifase da 25A, il TBTF 2/2 1000V copre tipicamente impianti fino a circa 15 kWp con inverter trifase a doppio ingresso MPPT. Il dimensionamento va comunque verificato sulla corrente nominale dell'inverter installato.
Quali documenti servono per la pratica di connessione?
Per la connessione al distributore servono schema unifilare, dichiarazione di conformità (Di.co) e i dati di targa delle protezioni installate. Il Total Box, essendo un quadro certificato con componenti identificati da etichetta, semplifica la compilazione di questa documentazione.
