Schaltschrank Total Box DC/AC dreiphasig TBTF 2/2 1000V

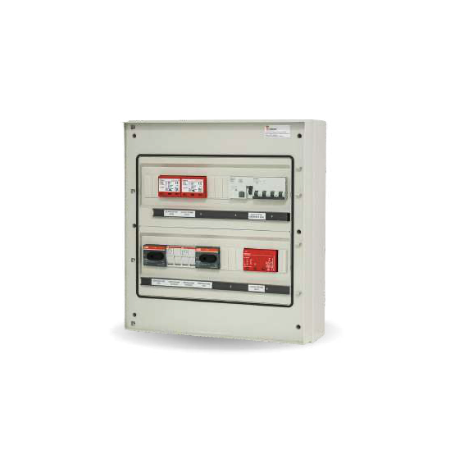

Total Box TBTF 2/2 1000V: Kombilösung, die den DC- und AC-seitigen Schutz einer dreiphasigen PV-Anlage mit zwei unabhängigen Strings bis 1000 Vdc in einem Gehäuse vereint. Enthält Lasttrennschalter 1000V, Typ-2-SPD 1000V, Sicherungssockel 1000V 32A mit gPV-Sicherungen, dreiphasigen FI/LS-Schalter 25A 300mA Typ A, Ein-/Ausgangsschalter für den Erzeugungszähler und SPD 400V. IP65-Gehäuse mit 36 Modulen, konform mit CEI 0-21, CEI EN 61439 und CEI 64-8.
Der Total Box TBTF 2/2 1000V von Icierre ist ein Kombischaltkasten, der alle Schutzeinrichtungen einer dreiphasigen PV-Anlage mit zwei unabhängigen Strings bis 1000 Vdc in einer Lösung zusammenfasst: Er verwaltet sicher sowohl die PV-Modulstrings (DC-Seite) als auch den dreiphasigen Netzanschluss (AC-Seite) und integriert zusätzlich den Ein-/Ausgangsschalter für den Erzeugungszähler.
Warum ein dreiphasiger Total Box für zwei Strings?
Jede PV-Anlage muss gegen Überströme, Überspannungen und Isolationsfehler geschützt und für die Wartung sicher freischaltbar sein. Bei zwei unabhängigen Strings benötigt jeder Eingang eigenen Schutz und eigene Trennung, während die Drehstromseite einen vierpoligen FI/LS-Schalter und einen 400V-Ableiter erfordert. Der Total Box TBTF 2/2 1000V integriert all diese Geräte in einem einzigen zertifizierten Schaltkasten gemäß CEI 0-21, CEI EN 61439 und CEI 64-8.
Technische Daten TBTF 2/2 1000V
| Konfiguration | Dreiphasig — 2 IN / 2 OUT |
| Max. DC-Spannung | 1000 Vdc |
| Anzahl Strings | 2 unabhängige Strings |
| DC-Trennung | Lasttrennschalter 1000V 16/32A |
| DC-Schutz | Typ-2-SPD 1000V + Sicherungssockel 1000V 32A mit gPV-Sicherungen 16/20A |
| AC-Schutz | Dreiphasiger FI/LS-Schalter 25A, 300mA Typ A |
| Erzeugungszähler | 1 Ein-/Ausgangsschalter vorgesehen |
| SPD AC-Seite | Überspannungsableiter 400V Typ 2 |
| Anschlüsse | Vorverdrahtete Ein-/Ausgangsklemmen |
| Gehäuse | IP65-Kasten mit 36 DIN-Modulen, Komponentenkennzeichnung auf kunststoffbeschichteten Schienen |
| Normen | CEI 0-21, CEI EN 61439, CEI 64-8 |
Wann wird der Total Box TBTF 2/2 1000V eingesetzt?
Er ist die richtige Wahl für dreiphasige PV-Anlagen mit zwei unabhängigen Strings und Leerlaufspannung bis 1000 Vdc, typischerweise Anlagen von etwa 10-15 kWp mit dreiphasigem Wechselrichter mit zwei MPPT-Eingängen oder auf Dachflächen unterschiedlicher Ausrichtung verteilte Generatoren. Für einen einzelnen String ist der TBTF 1/1 1000V zu wählen; für einphasige Anlagen die Baureihe TBMF.
Lieferumfang
- Total Box TBTF 2/2 1000V im IP65-Gehäuse mit 36 Modulen, vorverdrahtet und zertifiziert
- Lasttrennschalter 1000V, Typ-2-SPD 1000V und Sicherungssockel mit gPV-Sicherungen auf der DC-Seite
- Dreiphasiger FI/LS-Schalter 25A und SPD 400V Typ 2 auf der AC-Seite
- Ein-/Ausgangsschalter für den Anschluss des Erzeugungszählers
- Ein-/Ausgangsklemmen und Komponentenkennzeichnung auf kunststoffbeschichteten Schienen
Häufige Fragen
Wozu dient der Ein-/Ausgangsschalter für den Erzeugungszähler?
Er ermöglicht es, den Erzeugungszähler ohne zusätzlichen Schaltkasten in die AC-Leitung einzubinden: Die Leitung führt in den Zähler und wieder hinaus zum Anschlusspunkt. Das ist nützlich, wenn der Netzbetreiber oder ein Fördermodell die Messung der erzeugten Energie verlangt, und erleichtert zugleich das Freischalten des Zählers bei Wartungsarbeiten.
Was ist der Unterschied zwischen TBTF 2/2 1000V und TBTF 1/1 1000V?
Der 2/2 verarbeitet zwei unabhängige Strings statt einem, mit getrenntem Schutz und getrennter Trennung je Eingang, und hat einen dreiphasigen FI/LS-Schalter von 25A statt 16/20A sowie den Ein-/Ausgangsschalter für den Erzeugungszähler. Er deckt damit größere Anlagen ab.
Ist der TBTF 2/2 1000V bereits verdrahtet oder muss ich ihn aufbauen?
Er wird fertig verdrahtet und zertifiziert geliefert: Trennschalter, SPD, Sicherungssockel und dreiphasiger FI/LS-Schalter sind montiert und an die Ein- und Ausgangsklemmen angeschlossen. Er muss nur an der Wand befestigt und mit den PV-Strings sowie der Drehstromleitung verbunden werden.
Für welche Anlagengröße ist dieser Schaltkasten geeignet?
Mit zwei Strings bei 1000 Vdc und einem dreiphasigen AC-Schalter von 25A deckt der TBTF 2/2 1000V typischerweise Anlagen bis etwa 15 kWp mit dreiphasigem Wechselrichter und zwei MPPT-Eingängen ab. Die Auslegung ist stets am Nennstrom des tatsächlich installierten Wechselrichters zu prüfen.
Welche Unterlagen werden für den Netzanschlussantrag benötigt?
Der Netzbetreiber verlangt einen Übersichtsschaltplan, eine Konformitätserklärung und die Typenschilddaten der installierten Schutzeinrichtungen. Da der Total Box ein zertifizierter Schaltkasten mit gekennzeichneten Komponenten ist, vereinfacht er die Erstellung dieser Unterlagen.
