Quadro di Protezione AC Fotovoltaico Trifase QAC 75/95 kW
Quadro di interfaccia CEI 0-21 per impianti fotovoltaici da 75 a 95 kW su un inverter, corrente nominale 160 A a 400 V. Include SPI, contattore DDI 140 A-AC3, IMTD 4x160 A-10 kA con rincalzo DDR, IMT di protezione inverter, scaricatore SPD e portafusibili dedicati ad alimentazione e misure della SPI, in carpenteria IP66 da 140 moduli. Fornito con schema unifilare, Di.co e test report SPI.

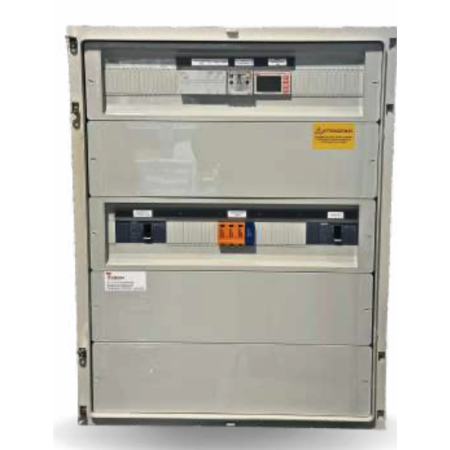

Il quadro di interfaccia Icierre QAC 75/95 kW è la taglia da 160 A della serie di interfaccia in bassa tensione, destinata a impianti fotovoltaici commerciali e industriali da 75 a 95 kW serviti da un singolo inverter. Racchiude in una carpenteria IP66 da 140 moduli DIN tutta la catena richiesta dalla CEI 0-21 per la connessione di un generatore di questa taglia: protezione di interfaccia, dispositivo di interfaccia, protezione generale con rincalzo e protezione dedicata dell'inverter.
L'ultima taglia che resta in bassa tensione
Nel quadro regolatorio del TICA di ARERA la soglia operativa fra bassa e media tensione è 100 kW: fino a quel valore la connessione è ordinariamente in BT e si applica la CEI 0-21, oltre il riferimento ordinario diventa la media tensione con CEI 0-16, cabina di consegna e un quadro di interfaccia costruttivamente diverso. Un impianto da 95 kW è quindi l'ultimo scalino in cui questo quadro ha senso: a 100 o 110 kW il distributore può ancora concedere la BT, ma non è un automatismo e la decisione arriva solo con la STMG. Prima di ordinare la taglia superiore conviene sempre avere in mano la soluzione di connessione, non solo il progetto elettrico.
Va ricordato che a questa potenza è già ampiamente superata la soglia dei 20 kW oltre la quale la CEI 0-21 impone telecontrollo e telegestione da parte del distributore: il quadro è predisposto per lo sgancio esterno della SPI, che è il punto in cui quel comando si materializza fisicamente sull'impianto.
Il punto delicato: il DDI da 140 A
A 95 kW la corrente di uscita è di circa 137 A per fase (95.000 W ÷ 400 V ÷ 1,732). Il contattore DDI da 140 A in categoria AC3 lavora quindi praticamente alla sua corrente nominale nelle ore di massima produzione. Non è un errore di dimensionamento - la categoria AC3 è già severa e la manovra di un DDI è rara, non ciclica - ma è un dato di cui tenere conto: la posizione di installazione e la ventilazione della carpenteria incidono sulla vita del contattore più di quanto si tenda a credere. Su un impianto realmente esercito a 95 kW costanti, un quadro montato a sud sotto lamiera lavora in condizioni molto diverse da uno in locale tecnico areato. A 75 kW la corrente scende a circa 108 A e il margine torna comodo.
Cosa contiene il quadro
- SPI - protezione di interfaccia conforme CEI 0-21, fornita con test report
- DDI - contattore di interfaccia 140 A-AC3, con predisposizione entra/esci (DDI/M2)
- IMTD 4x160 A-10 kA - magnetotermico differenziale 300 mA classe A con rincalzo DDR
- IMT 4x160 A-10 kA - interruttore dedicato alla protezione dell'inverter
- SPD - scaricatore di sovratensione
- Portafusibili 1P+N per l'alimentazione della SPI e 3P+N per i circuiti di misura
- Predisposizione per alimentazione ausiliaria esterna e per sgancio esterno
- Morsettiere di ingresso e uscita, schema unifilare, dichiarazione di conformità Di.co
Specifiche tecniche QAC 75/95 kW
| Potenza impianto | 75 - 95 kW, 1 inverter |
| Corrente nominale | 160 A |
| Tensione di esercizio | 400 V trifase + neutro |
| Protezione generale | IMTD 4x160 A, 10 kA, 300 mA classe A, con rincalzo DDR |
| Protezione inverter | IMT 4x160 A, 10 kA |
| Dispositivo di interfaccia (DDI) | Contattore 140 A-AC3 |
| Protezione di interfaccia (SPI) | Conforme CEI 0-21, con test report |
| Scaricatore di sovratensione | SPD |
| Carpenteria | 140 moduli DIN, 640 x 750 x 240 mm, IP66 |
| Predisposizioni | Alimentazione ausiliaria esterna, entra/esci DDI/M2, sgancio esterno |
| Documentazione inclusa | Schema unifilare, Di.co, test report SPI |
| Produttore | Icierre - costruzione italiana |
Domande frequenti
Un impianto da 95 kW si collega in bassa o in media tensione?
Ordinariamente in bassa tensione: la soglia operativa del TICA di ARERA è 100 kW, sotto la quale la connessione BT con norma CEI 0-21 è la soluzione standard. La conferma arriva però solo dalla soluzione tecnica minima generale (STMG) emessa dal distributore, che valuta la capacità della rete e le opere necessarie. Questo quadro è dimensionato per lo scenario BT.
Cos'è il test report SPI e perché è incluso?
È il verbale delle prove funzionali eseguite sulla protezione di interfaccia con le soglie di tensione e frequenza previste dalla CEI 0-21, comprese le prove sul dispositivo di interfaccia. Il distributore lo richiede in allegato alla documentazione di fine lavori: senza test report la pratica di connessione non si chiude. Averlo già in fornitura evita all'installatore di dover organizzare le prove in campo.
Il quadro va bene per due inverter in parallelo?
Questa configurazione è prevista per un solo inverter, perché contiene un unico IMT di protezione lato inverter. Con due o più inverter serve una versione con tante protezioni dedicate quanti sono i generatori, oppure un quadro di parallelo a monte. È il punto da chiarire in fase d'ordine, perché non si risolve aggiungendo un modulo a posteriori.
A cosa serve il rincalzo DDR sull'interruttore generale?
Il rincalzo è la protezione di riserva che interviene se il dispositivo differenziale principale non apre. Su una taglia da 160 A la corrente di guasto in gioco è elevata e la selettività va garantita anche in caso di mancata manovra: il rincalzo DDR è ciò che impedisce che un guasto non estinto resti alimentato dalla rete.
Dove va installato il quadro e quanto spazio serve?
La carpenteria da 140 moduli misura 640 x 750 x 240 mm e ha grado IP66, quindi è idonea anche all'esterno. Vanno però previsti spazio frontale per l'apertura e una posizione riparata dall'irraggiamento diretto: i dispositivi da 160 A dissipano calore e una carpenteria esposta al sole d'estate lavora vicino ai limiti di temperatura ammessi per i componenti modulari.
