QAC 75/95 kW
Cuadro de interfaz CEI 0-21 para instalaciones fotovoltaicas de 75 a 95 kW con un inversor, corriente nominal 160 A a 400 V. Incluye SPI, contactor DDI 140 A-AC3, IMTD 4x160 A-10 kA con respaldo DDR, IMT de protección del inversor, descargador SPD y portafusibles dedicados a la alimentación y a las mediciones de la SPI, en envolvente IP66 de 140 módulos. Suministrado con esquema unifilar, Di.co e informe de prueba SPI.

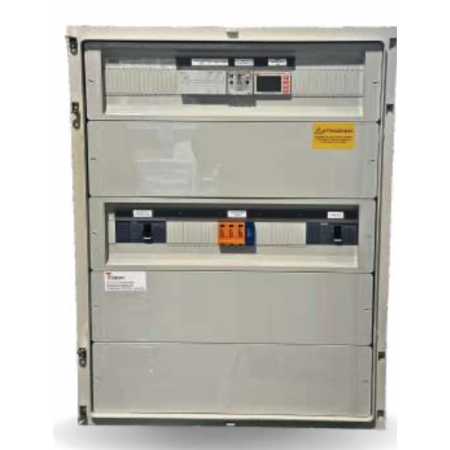

El cuadro de interfaz Icierre QAC 75/95 kW es el calibre de 160 A de la serie de interfaz en baja tensión, destinado a instalaciones fotovoltaicas comerciales e industriales de 75 a 95 kW servidas por un único inversor. Integra en una envolvente IP66 de 140 módulos DIN toda la cadena requerida por la CEI 0-21 para la conexión de un generador de este tamaño: protección de interfaz, dispositivo de interfaz, protección general con respaldo y protección dedicada del inversor.
El último calibre que permanece en baja tensión
En el marco regulatorio del TICA de ARERA, el umbral operativo entre baja y media tensión es 100 kW: hasta ese valor la conexión es normalmente en BT y se aplica la CEI 0-21; por encima, la referencia ordinaria pasa a ser la media tensión con CEI 0-16, centro de entrega y un cuadro de interfaz constructivamente diferente. Una instalación de 95 kW es, por tanto, el último escalón en el que este cuadro tiene sentido: a 100 o 110 kW el distribuidor todavía puede conceder la BT, pero no es un automatismo y la decisión llega solo con la STMG. Antes de pedir el calibre superior conviene tener siempre en mano la solución de conexión, no solo el proyecto eléctrico.
Debe recordarse que a esta potencia ya se supera ampliamente el umbral de los 20 kW por encima del cual la CEI 0-21 exige telecontrol y telegestión por parte del distribuidor: el cuadro está preparado para el disparo externo de la SPI, que es el punto en el que ese mando se materializa físicamente en la instalación.
El punto delicado: el DDI de 140 A
A 95 kW la corriente de salida es de aproximadamente 137 A por fase (95.000 W ÷ 400 V ÷ 1,732). El contactor DDI de 140 A en categoría AC3 trabaja por tanto prácticamente a su corriente nominal durante las horas de máxima producción. No es un error de dimensionamiento —la categoría AC3 ya es exigente y la maniobra de un DDI es rara, no cíclica—, pero es un dato que debe tenerse en cuenta: la posición de instalación y la ventilación de la envolvente influyen en la vida útil del contactor más de lo que suele creerse. En una instalación realmente operada a 95 kW constantes, un cuadro montado al sur bajo chapa trabaja en condiciones muy diferentes a uno situado en un local técnico ventilado. A 75 kW la corriente baja a aproximadamente 108 A y el margen vuelve a ser cómodo.
Qué contiene el cuadro
- SPI - protección de interfaz conforme CEI 0-21, suministrada con informe de pruebas
- DDI - contactor de interfaz 140 A-AC3, con predisposición entrada/salida (DDI/M2)
- IMTD 4x160 A-10 kA - magnetotérmico diferencial 300 mA clase A con respaldo DDR
- IMT 4x160 A-10 kA - interruptor dedicado a la protección del inversor
- SPD - descargador de sobretensión
- Portafusibles 1P+N para la alimentación de la SPI y 3P+N para los circuitos de medida
- Predisposición para alimentación auxiliar externa y para disparo externo
- Regletas de entrada y salida, esquema unifilar, declaración de conformidad Di.co
Especificaciones técnicas QAC 75/95 kW
| Potencia de la instalación | 75 - 95 kW, 1 inversor |
| Corriente nominal | 160 A |
| Tensión de servicio | 400 V trifásica + neutro |
| Protección general | IMTD 4x160 A, 10 kA, 300 mA clase A, con respaldo DDR |
| Protección inversor | IMT 4x160 A, 10 kA |
| Dispositivo de interfaz (DDI) | Contactor 140 A-AC3 |
| Protección de interfaz (SPI) | Conforme CEI 0-21, con informe de pruebas |
| Descargador de sobretensión | SPD |
| Envolvente | 140 módulos DIN, 640 x 750 x 240 mm, IP66 |
| Predisposiciones | Alimentación auxiliar externa, entrada/salida DDI/M2, disparo externo |
| Documentación incluida | Esquema unifilar, Di.co, informe de pruebas SPI |
| Fabricante | Icierre - fabricación italiana |
Preguntas frecuentes
¿Una instalación de 95 kW se conecta en baja o en media tensión?
Normalmente en baja tensión: el umbral operativo del TICA de ARERA es 100 kW, por debajo del cual la conexión BT con norma CEI 0-21 es la solución estándar. Sin embargo, la confirmación llega solo con la solución técnica mínima general (STMG) emitida por el distribuidor, que evalúa la capacidad de la red y las obras necesarias. Este cuadro está dimensionado para el escenario BT.
¿Qué es el informe de pruebas SPI y por qué está incluido?
Es el acta de las pruebas funcionales realizadas en la protección de interfaz con los umbrales de tensión y frecuencia previstos por la CEI 0-21, incluidas las pruebas en el dispositivo de interfaz. El distribuidor lo exige como anexo a la documentación de final de obra: sin informe de pruebas, el trámite de conexión no se cierra. Tenerlo ya incluido en el suministro evita que el instalador tenga que organizar las pruebas en campo.
¿El cuadro es adecuado para dos inversores en paralelo?
Esta configuración está prevista para un solo inversor, porque contiene un único IMT de protección del lado del inversor. Con dos o más inversores se necesita una versión con tantas protecciones dedicadas como generadores haya, o bien un cuadro de paralelo aguas arriba. Es el punto que debe aclararse en la fase de pedido, porque no se resuelve añadiendo un módulo a posteriori.
¿Para qué sirve el respaldo DDR en el interruptor general?
El respaldo es la protección de reserva que interviene si el dispositivo diferencial principal no abre. En un calibre de 160 A, la corriente de fallo en juego es elevada y la selectividad debe garantizarse también en caso de fallo de maniobra: el respaldo DDR es lo que impide que un fallo no despejado permanezca alimentado por la red.
¿Dónde debe instalarse el cuadro y cuánto espacio se necesita?
La envolvente de 140 módulos mide 640 x 750 x 240 mm y tiene grado IP66, por lo que también es apta para exterior. Sin embargo, deben preverse espacio frontal para la apertura y una posición protegida de la radiación directa: los dispositivos de 160 A disipan calor y una envolvente expuesta al sol en verano trabaja cerca de los límites de temperatura admitidos para los componentes modulares.
