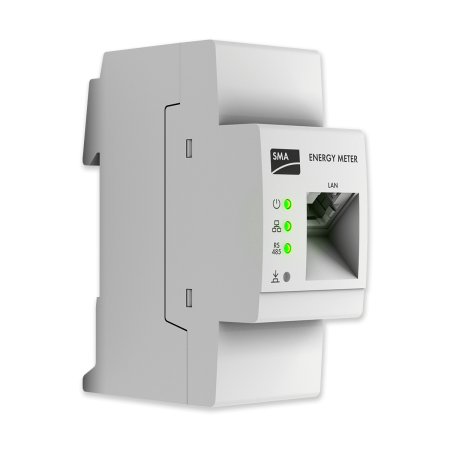

SMA Energy Meter CT EM-3CT63A-21 trifase 3x63 A

L'SMA Energy Meter CT EM-3CT63A-21 misura in modo bidirezionale l'energia scambiata con la rete su un impianto trifase, tramite 3 trasformatori amperometrici inclusi fino a 63 A per fase. Si monta su guida DIN (2 moduli) e invia i dati via Ethernet ai sistemi SMA compatibili per autoconsumo, gestione dell'accumulo e limitazione dell'immissione.

220,28 € IVA escl.

L'SMA Energy Meter CT EM-3CT63A-21 è il contatore che dice al sistema SMA quanta energia sta entrando dalla rete e quanta ne sta uscendo, fase per fase. Su un impianto trifase misura la corrente tramite tre trasformatori amperometrici (TA) da 63 A, inclusi nella confezione, e trasmette i valori in rete locale via Ethernet. È la misura su cui si basano le funzioni di gestione energetica: autoconsumo, carica e scarica della batteria, limitazione della potenza immessa.

Perché un impianto con accumulo ha bisogno del meter

Un inverter vede solo ciò che produce. Per decidere se caricare la batteria, scaricarla o ridurre la produzione, deve sapere cosa sta succedendo al punto di connessione con la rete: se la casa sta prelevando o se si sta immettendo l'eccedenza. Senza un meter bidirezionale installato a valle del contatore del distributore:

  • la batteria non sa quando coprire i consumi della casa;
  • non si può applicare un limite all'immissione o la zero immissione;
  • il portale di monitoraggio mostra la produzione ma non i consumi e lo scambio con la rete.

Specifiche tecniche SMA Energy Meter CT EM-3CT63A-21

Tipo di misuratrifase, indiretta tramite trasformatori amperometrici
Trasformatori inclusi3 TA
Corrente massima63 A per fase
Grandezze misurateprelievo, immissione e produzione, in modo bidirezionale
Precisione di misura2% o migliore
Tensione nominale85-250 V AC, 50/60 Hz
Autoconsumo2 W o meno
ComunicazioneEthernet (Speedwire SMA) verso i sistemi SMA in rete locale
Montaggioguida DIN, 2 moduli, in quadro elettrico
Temperatura di funzionamentoda -25 a +55 °C
ProtezioneIP20, classe di isolamento II, categoria di sovratensione III
Dimensioni e peso88 x 35 x 65 mm, 0,3 kg
Garanzia2 anni SMA

Misura con trasformatori: come si installa

Con la versione CT i conduttori di fase non passano attraverso il contatore: si fanno passare dentro i tre trasformatori amperometrici, mentre il meter vero e proprio occupa solo 2 moduli DIN nel quadro e preleva le tensioni di fase. I TA vanno installati subito a valle del contatore del distributore, prima di qualsiasi derivazione, rispettando il verso indicato: un TA montato al contrario scambia prelievo e immissione e falsa tutta la gestione energetica. Il collegamento di rete va portato al router o allo switch a cui sono collegati inverter e gestore energetico.

Compatibilità

L'EM-3CT63A-21 comunica con i sistemi SMA in rete locale, tra cui il Sunny Home Manager 2.0 e gli inverter Sunny Tripower con funzioni di gestione energetica, e i dati sono visibili su Sunny Portal e nella SMA Energy App. Verifica la compatibilità con il modello di inverter o gestore che hai nella documentazione SMA prima dell'acquisto.

Domande frequenti

Il Energy Meter CT sostituisce il contatore del distributore?

No. Il contatore fiscale resta quello del distributore. L'Energy Meter CT è una misura di gestione: serve all'impianto SMA per sapere quanta energia viene prelevata o immessa e regolare di conseguenza inverter e batteria.

63 A per fase bastano per la mia utenza?

Per le utenze domestiche e la piccola attività trifase sì: un contratto da 15 kW trifase assorbe circa 22 A per fase, ben sotto il limite. Per correnti superiori a 63 A per fase serve una soluzione di misura diversa.

Serve per la zero immissione?

Sì. Per limitare o azzerare la potenza immessa in rete l'inverter deve conoscere in tempo reale lo scambio al punto di connessione, ed è proprio la grandezza che misura l'Energy Meter.

Posso usarlo su un impianto monofase?

Questa versione è trifase con tre TA. Per un impianto monofase esiste la variante SMA Energy Meter CT con un solo trasformatore, EM-1CT63A-21.

Cosa succede se monto un TA al contrario?

Quella fase viene letta con il segno invertito: il prelievo appare come immissione e viceversa, e la batteria o la limitazione di potenza lavorano su dati sbagliati. Va controllato il verso indicato sul trasformatore durante l'installazione e verificate le letture sul portale alla messa in servizio.
