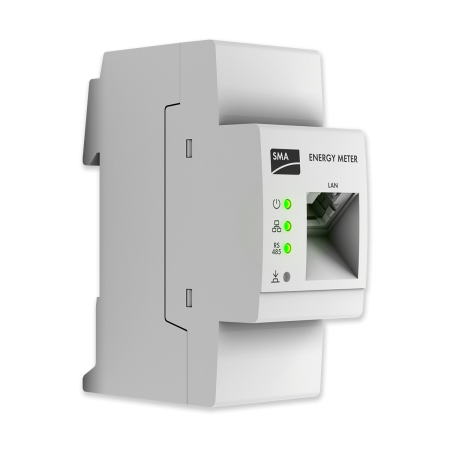

EM-3CT63A-21 SMA CT Energy Meter 3x63 A

Der SMA Energy Meter CT EM-3CT63A-21 misst bidirektional die mit dem Netz ausgetauschte Energie einer dreiphasigen Anlage, über 3 mitgelieferte Stromwandler bis 63 A pro Phase. Er wird auf die Hutschiene montiert (2 TE) und sendet die Daten per Ethernet an kompatible SMA-Systeme für Eigenverbrauch, Batteriesteuerung und Einspeisebegrenzung.

220,28 € Tax escl.

Der SMA Energy Meter CT EM-3CT63A-21 ist der Zähler, der dem SMA-System mitteilt, wie viel Energie aus dem Netz bezogen und wie viel eingespeist wird, Phase für Phase. In einer dreiphasigen Anlage misst er den Strom über drei 63-A-Stromwandler, die im Lieferumfang enthalten sind, und überträgt die Werte per Ethernet ins lokale Netzwerk. Auf dieser Messung beruhen alle Energiemanagement-Funktionen: Eigenverbrauch, Laden und Entladen der Batterie, Begrenzung der Einspeiseleistung.

Warum eine Anlage mit Speicher einen Zähler braucht

Ein Wechselrichter sieht nur, was er selbst erzeugt. Um zu entscheiden, ob die Batterie geladen, entladen oder die Erzeugung reduziert wird, muss er wissen, was am Netzanschlusspunkt passiert: ob das Haus Strom bezieht oder Überschuss einspeist. Ohne bidirektionalen Zähler hinter dem Zähler des Netzbetreibers:

  • weiß die Batterie nicht, wann sie den Hausverbrauch decken soll;
  • lässt sich keine Einspeisebegrenzung oder Nulleinspeisung umsetzen;
  • zeigt das Monitoring-Portal die Erzeugung, aber weder Verbrauch noch Netzaustausch.

Technische Daten SMA Energy Meter CT EM-3CT63A-21

MessartDreiphasig, indirekt über Stromwandler
Mitgelieferte Wandler3 Stromwandler
Maximaler Strom63 A pro Phase
MessgrößenNetzbezug, Einspeisung und Erzeugung, bidirektional
Messgenauigkeit2% oder besser
Nennspannung85-250 V AC, 50/60 Hz
Eigenverbrauch2 W oder weniger
KommunikationEthernet (SMA Speedwire) zu SMA-Systemen im lokalen Netzwerk
MontageHutschiene, 2 TE, im Verteiler
Betriebstemperatur-25 bis +55 °C
SchutzIP20, Schutzklasse II, Überspannungskategorie III
Abmessungen und Gewicht88 x 35 x 65 mm, 0,3 kg
Garantie2 Jahre SMA

Messung mit Wandlern: so wird installiert

Bei der CT-Version laufen die Außenleiter nicht durch den Zähler, sondern durch die drei Stromwandler; der Zähler selbst belegt nur 2 Teilungseinheiten im Verteiler und greift die Phasenspannungen ab. Die Wandler werden direkt hinter dem Zähler des Netzbetreibers montiert, vor jeder Abzweigung und in der angegebenen Richtung: Ein verkehrt herum montierter Wandler vertauscht Bezug und Einspeisung und verfälscht das gesamte Energiemanagement. Das Netzwerkkabel führt zum Router oder Switch, an dem Wechselrichter und Energiemanager hängen.

Kompatibilität

Der EM-3CT63A-21 kommuniziert mit SMA-Systemen im lokalen Netzwerk, darunter der Sunny Home Manager 2.0 und Sunny-Tripower-Wechselrichter mit Energiemanagement-Funktionen; die Daten sind im Sunny Portal und in der SMA Energy App sichtbar. Prüfen Sie vor dem Kauf die Kompatibilität mit Ihrem Wechselrichter- oder Energiemanager-Modell in der SMA-Dokumentation.

Häufige Fragen

Ersetzt der Energy Meter CT den Zähler des Netzbetreibers?

Nein. Der abrechnungsrelevante Zähler bleibt der des Netzbetreibers. Der Energy Meter CT ist eine Betriebsmessung: Er teilt dem SMA-System mit, wie viel Energie bezogen oder eingespeist wird, damit Wechselrichter und Batterie entsprechend geregelt werden.

Reichen 63 A pro Phase für meinen Anschluss?

Für Wohnhäuser und kleine dreiphasige Betriebe ja: Ein dreiphasiger 15-kW-Anschluss zieht etwa 22 A pro Phase, weit unter der Grenze. Für Ströme über 63 A pro Phase ist eine andere Messlösung nötig.

Wird er für die Nulleinspeisung benötigt?

Ja. Um die Einspeiseleistung zu begrenzen oder auf null zu setzen, muss der Wechselrichter den Austausch am Netzanschlusspunkt in Echtzeit kennen, und genau diese Größe misst der Energy Meter.

Kann ich ihn in einer einphasigen Anlage verwenden?

Diese Version ist dreiphasig mit drei Wandlern. Für einphasige Anlagen gibt es die Variante SMA Energy Meter CT mit einem Wandler, EM-1CT63A-21.

Was passiert, wenn ein Wandler verkehrt herum montiert ist?

Diese Phase wird mit umgekehrtem Vorzeichen gemessen: Bezug erscheint als Einspeisung und umgekehrt, Batterie und Leistungsbegrenzung arbeiten mit falschen Daten. Bei der Montage die Richtungsmarkierung am Wandler beachten und die Messwerte bei der Inbetriebnahme im Portal kontrollieren.
