ZZT-ZBT5K-EXT-KIT
Kit di estensione ZZT-ZBT5K-EXT-KIT per aggiungere la 4ª/5ª batteria HV ZBT 5K al sistema di accumulo ZCS Azzurro, posizionata a lato in una seconda torre (non impilata). Include basamento aggiuntivo e cavi di collegamento in parallelo.
Il kit di estensione ZZT-ZBT5K-EXT-KIT serve per superare il limite di 4 moduli impilabili su un'unica torre della batteria HV ZBT 5K ZCS Azzurro. Include il basamento aggiuntivo per una seconda torre e i cavi di collegamento in parallelo, necessari per portare il sistema fino a 5 moduli sullo stesso cluster.
Perché serve un kit di estensione per la batteria ZBT 5K?

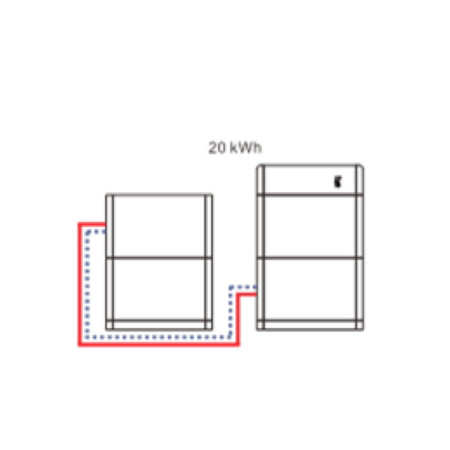

Una singola torre della batteria HV ZBT 5K ospita fino a 4 moduli impilati, per un totale di circa 18,4 kWh utili gestiti da un'unica BDU (Battery Distribution Unit). Dal 5° modulo in poi lo spazio verticale non basta più: il modulo aggiuntivo va posizionato a lato, in una seconda torre con basamento proprio, mantenendo comunque un solo cluster e una sola BDU.
Specifiche del kit ZZT-ZBT5K-EXT-KIT
| Funzione | Estensione per 4°/5° modulo batteria ZBT 5K |
| Contenuto | Basamento aggiuntivo + cavi di collegamento in parallelo |
| Posizionamento modulo | A lato, non sovrapposto (seconda torre) |
| Compatibilità | Batteria HV ZCS Azzurro ZBT 5K (versione standard e HTR) |
| Capacità cluster con estensione | Fino a 5 moduli, circa 23 kWh lordi (18,4 kWh utili x 4 + modulo aggiuntivo) |
| Peso | 2 kg |
Quando è obbligatorio?
Serve ogni volta che il progetto prevede una torre batteria HV ZBT 5K con 5 moduli, sia su impianti ibridi monofase ZP1 sia su impianti ibridi trifase ZP3: entrambe le serie condividono la stessa batteria HV ZBT 5K e lo stesso limite di 4 moduli per torre singola. Con un solo cluster e una sola BDU comune alle due torri, l'installazione resta un unico sistema di accumulo dal punto di vista elettrico e di monitoraggio.
Cosa include la fornitura?
- Basamento aggiuntivo per la seconda torre batteria
- Cavi di collegamento in parallelo tra le due torri
- Viteria e minuteria di fissaggio
Domande frequenti
Serve un secondo BMS o una seconda BDU per la seconda torre?
No, il cluster resta unico: la BDU già installata gestisce anche il modulo aggiuntivo nella seconda torre, il kit fornisce solo il supporto meccanico e il collegamento elettrico in parallelo.
Il kit è compatibile sia con impianti monofase sia trifase?
Sì, perché entrambe le serie di inverter ibridi ZCS Azzurro (ZP1 monofase e ZP3 trifase) usano la stessa batteria HV ZBT 5K con lo stesso limite di 4 moduli per torre.
Posso impilare il 5° modulo sopra gli altri quattro invece di usare una seconda torre?
No, il produttore limita a 4 il numero di moduli impilabili su un'unica torre per motivi strutturali e di stabilità: dal 5° modulo la seconda torre con basamento dedicato è obbligatoria.
Il kit include anche il cavo dall'inverter alla batteria?
No, il ZZT-ZBT5K-EXT-KIT contiene solo basamento e cavi di parallelo tra le due torri; il collegamento dell'inverter alla prima batteria richiede il cavo dedicato indicato nel manuale di installazione ZCS in base alla configurazione.
Quanti moduli posso avere in totale con questo kit?
Fino a 5 moduli sullo stesso cluster: 4 sulla torre principale e 1 sulla torre aggiuntiva installata con questo kit, per una capacità lorda di circa 25,6 kWh (5,12 kWh per modulo).
