ZST-CABLE-KIT

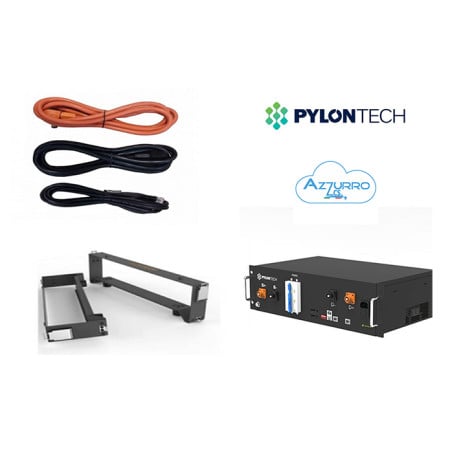

Kit cavi ZST-CABLE-KIT per collegare inverter ibridi monofase ZCS Azzurro alle batterie LV ZSX5000 o ai pacchi Pylontech US2000/US3000. Cavi di potenza arancio/nero, lunghezza 5 metri.
Il kit cavi ZST-CABLE-KIT collega elettricamente l'inverter ibrido monofase ZCS Azzurro alla prima batteria di una torre di accumulo LV, sia essa una ZSX5000 sia un pacco Pylontech US2000/US3000. È il cavo di potenza principale, distinto dai cavi di parallelo tra batterie (ZST-CABLE-0,6M e ZST-CABLE-1,5M) che collegano invece i moduli fra loro.
A cosa serve il kit ZST-CABLE-KIT?
Sui sistemi di accumulo a bassa tensione ZCS Azzurro, ogni batteria aggiuntiva richiede un cavo di parallelo dedicato, ma il collegamento dall'inverter al primo modulo della torre passa sempre da questo kit. È compatibile sia con la batteria proprietaria ZSX5000 sia con i pacchi Pylontech, così da coprire entrambe le configurazioni ammesse sugli inverter ibridi monofase ZCS.
Specifiche tecniche ZST-CABLE-KIT
| Funzione | Cavo di potenza inverter → prima batteria |
| Lunghezza | 5 metri |
| Colori | Arancio / nero |
| Compatibilità batteria | ZCS ZSX5000, Pylontech US2000/US3000 |
| Compatibilità inverter | Ibridi monofase ZCS Azzurro |
| Peso | 6 kg |
Quando serve rispetto ai cavi di parallelo?
Il ZST-CABLE-KIT si usa una sola volta per torre di accumulo, per il collegamento diretto tra inverter e prima batteria. Se la torre ha più moduli in parallelo, servono in aggiunta i cavi ZST-CABLE-0,6M o ZST-CABLE-1,5M tra un modulo e l'altro: un errore comune è ordinare solo questi ultimi dimenticando il collegamento all'inverter.
Cosa include la fornitura?
- Cavi di potenza arancio/nero, 5 metri
- Connettori dedicati per batteria ZSX5000 o Pylontech
- Connettore lato inverter ibrido monofase ZCS
Domande frequenti
Il ZST-CABLE-KIT è compatibile sia con ZSX5000 sia con Pylontech?
Sì, il kit copre entrambe le compatibilità dichiarate dall'inverter ibrido monofase ZCS Azzurro: basta scegliere il connettore corretto in fase di montaggio in base alla batteria installata.
Serve un kit diverso se ho più di una batteria in parallelo?
Il ZST-CABLE-KIT resta unico per il collegamento inverter-prima batteria. Per collegare le batterie successive tra loro servono separatamente i cavi di parallelo ZST-CABLE-0,6M (60 cm) o ZST-CABLE-1,5M (150 cm), venduti a parte.
I 5 metri di cavo sono sufficienti per qualsiasi installazione?
Coprono la maggior parte dei casi residenziali, dove inverter e torre batterie si trovano nello stesso locale tecnico. Per distanze maggiori va verificata la caduta di tensione con l'installatore.
Posso usarlo con un inverter ibrido trifase?
No, il ZST-CABLE-KIT è dedicato alla gamma ibrida monofase. Gli inverter trifase con batterie HV ZBT 5K usano cavi dedicati come lo ZZT-ZBT5K-EXT-KIT.
Che materiale e sezione hanno i cavi?
Cavi di potenza in rame con guaina PVC, dimensionati per la corrente di carica/scarica della batteria collegata; il produttore non pubblica la sezione esatta nel datasheet pubblico.
