ZST-CABLE-1.5M

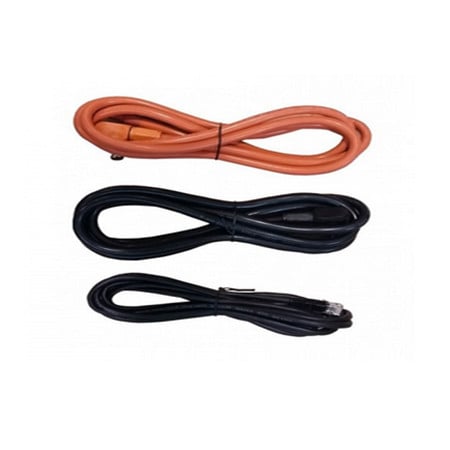

Kit di interconnessione in parallelo da 150 cm per collegare due moduli batteria ZCS Azzurro ZSX5000 o due storage box. Comprende sia i cavi di potenza sia il cavo di comunicazione BMS.
È la versione lunga: serve quando i due pacchi batteria sono installati distanti fra loro, ad esempio su pareti o armadi separati. Non è il cavo di collegamento batteria-inverter, che corrisponde al codice ZST-CABLE-KIT.
Il ZCS Azzurro ZST-CABLE-1.5M è il kit di cavi per il collegamento in parallelo di due batterie al litio ZSX5000 o di due storage box compatibili, con una lunghezza di 150 cm. Il kit comprende i cavi di potenza e il cavo di comunicazione necessario al dialogo fra i BMS dei moduli, in modo che il sistema di accumulo venga riconosciuto dall'inverter come un unico banco.
Quando serve davvero questo cavo
È la domanda che genera più errori d'ordine, quindi conviene chiarirla subito. Quando si acquista un modulo batteria ZSX5000, nella confezione sono già inclusi i cavi di parallelo corti, da circa 20 cm, sufficienti se i pacchi vengono impilati o affiancati nella posizione standard.
Il ZST-CABLE-1.5M serve nel caso opposto: quando i due moduli non possono stare vicini e vanno installati a distanza fra loro, su pareti diverse, su due ripiani distanti o in armadi separati. Esiste anche la versione intermedia da 60 cm (ZST-CABLE-0.6M) per distanze più contenute.
Cosa questo kit non è
Il ZST-CABLE-1.5M non collega la batteria all'inverter. Quel collegamento richiede un codice diverso, il ZST-CABLE-KIT, che va acquistato a parte anche quando si installa un solo modulo batteria. I due cavi svolgono funzioni distinte e in un impianto con più batterie servono entrambi: uno per portare potenza e comunicazione dal banco all'inverter, l'altro per mettere in parallelo i moduli fra loro.
Specifiche tecniche ZST-CABLE-1.5M
| Funzione | Interconnessione in parallelo fra due moduli batteria |
| Lunghezza | 150 cm |
| Contenuto | Cavi di potenza + cavo di comunicazione BMS |
| Compatibilità | Batterie ZCS Azzurro ZSX5000 e ZSX5000 PRO, storage box compatibili |
| Peso | 0,8 kg |
| Versioni alternative | ZST-CABLE-0.6M (60 cm) |
| Cavo batteria-inverter | Codice separato ZST-CABLE-KIT |
Come si dimensiona l'ordine
- Una sola batteria: non serve alcun cavo di parallelo, basta il ZST-CABLE-KIT verso l'inverter
- Due batterie affiancate: sufficienti i cavi corti inclusi nelle confezioni
- Due batterie distanti: un ZST-CABLE-1.5M per ogni coppia da collegare
- Tre o più batterie distanti: un kit per ogni collegamento fra moduli adiacenti nella catena
Domande frequenti
Questo cavo collega la batteria all'inverter?
No. Il ZST-CABLE-1.5M mette in parallelo due moduli batteria fra loro. Il collegamento verso l'inverter richiede il kit ZST-CABLE-KIT, che è un codice prodotto separato e va ordinato anche se si installa una sola batteria.
Ho due batterie impilate: devo comprarlo?
Nella maggior parte dei casi no. I moduli ZSX5000 arrivano con cavi di parallelo corti da circa 20 cm già in confezione, adeguati quando le batterie sono impilate o affiancate. Il kit da 150 cm serve solo se i moduli vanno installati distanti fra loro.
Il kit include anche il cavo di comunicazione?
Sì. Il kit comprende sia i cavi di potenza sia il cavo di comunicazione fra i BMS. Entrambi sono necessari: senza la linea di comunicazione i moduli non vengono riconosciuti come un banco unico e il sistema segnala errore di configurazione.
Posso usare un cavo generico della stessa sezione?
Non è consigliabile. I cavi sono preassemblati con connettori dedicati e sezione dimensionata sulle correnti di scarica del banco; un cablaggio artigianale può compromettere la garanzia della batteria e introdurre cadute di tensione o contatti non affidabili sulla linea di comunicazione.
Quante batterie posso mettere in parallelo?
Il numero massimo dipende dal modello di inverter e di batteria: le configurazioni tipiche ZCS Azzurro con ZSX5000 arrivano a più moduli in parallelo sullo stesso inverter ibrido monofase. Verifica sempre la tabella di compatibilità ZCS relativa al tuo inverter prima di dimensionare il banco.
