IAC-RBAT-5KCTOW-01
Set di cavi da torre a torre IAC-RBAT-5KCTOW-01 per l'accumulo SolarEdge Home 48V: 2 cavi CC, 1 cavo di comunicazione e 1 cavo di messa a terra, con lunghezze maggiori rispetto al set da batteria a batteria. Serve quando i moduli sono distribuiti su due colonne separate, situazione tipica oltre i tre moduli per torre. Non è intercambiabile con il set IAC-RBAT-5KCBAT-01.

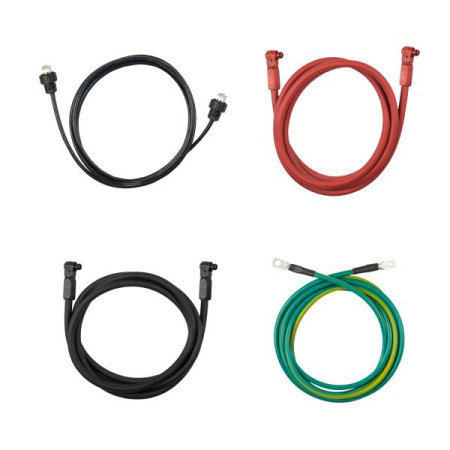

Il set di cavi IAC-RBAT-5KCTOW-01 collega fra loro due colonne di batterie SolarEdge Home 48V (BAT-05K48) fisicamente separate. Contiene due cavi in corrente continua, un cavo di comunicazione e un cavo di messa a terra, con lunghezze maggiori rispetto al set da batteria a batteria, perché deve coprire la distanza fra due torri e non fra due moduli impilati.
Quando serve davvero una seconda torre
È la domanda che decide se questo articolo va nell'ordine o no. L'inverter accetta fino a cinque moduli batteria, per circa 23 kWh complessivi, ma una singola colonna non li ospita tutti: la tabella delle altezze pubblicata da SolarEdge arriva a tre moduli con coperchio, 1.670 mm con supporto a pavimento. In pratica, oltre i tre moduli l'accumulo va diviso su due torri, e a quel punto questo set diventa necessario.
Serve anche in tutti i casi in cui il locale tecnico non ha una parete abbastanza alta o abbastanza libera, e conviene distribuire i moduli su due colonne più basse invece che su una sola alta. È una scelta di layout, non di prestazione: la potenza di carica e scarica del sistema resta 5.000 W a prescindere da come si dispongono i moduli.
Non confonderlo con il set da batteria a batteria
I due articoli hanno funzione diversa e non sono intercambiabili:
- IAC-RBAT-5KCBAT-01 — collega due moduli impilati nella stessa torre, cavi corti, uno per ogni modulo aggiuntivo
- IAC-RBAT-5KCTOW-01 — collega due torri separate, cavi più lunghi (questo articolo)
Un impianto da cinque moduli su due torri, per esempio, richiede tre set da batteria a batteria, un set da torre a torre, due coperchi superiori, due supporti a pavimento se si vogliono, e un solo set di collegamento all'inverter.
Specifiche
| Codice articolo SolarEdge | IAC-RBAT-5KCTOW-01 |
| Funzione | Collegamento da torre di batterie a torre di batterie |
| Contenuto | 2 cavi CC, 1 cavo di comunicazione, 1 cavo di messa a terra |
| Compatibilità | Batteria SolarEdge Home 48V (BAT-05K48) |
| Quantità necessaria | 1 per ogni collegamento fra due torri |
| Moduli massimi per inverter | 5 (circa 23 kWh) |
| Gamma di tensione della batteria | 44,8 - 56,5 Vcc |
| Connettori di ricambio | Kit IAC-RBAT-5KCNCT-02 (10 pezzi) |
Domande frequenti
Quando devo prevedere due torri di batterie?
Quando i moduli superano quelli ospitabili da una singola colonna. La tabella delle altezze pubblicata da SolarEdge arriva a tre moduli con coperchio superiore, pari a 1.670 mm con il supporto a pavimento: oltre quel numero l'accumulo va diviso su due torri. Una seconda colonna può servire anche per ragioni di spazio, quando la parete disponibile non è sufficientemente alta o libera.
Posso usare al suo posto il set da batteria a batteria?
No. Il set IAC-RBAT-5KCBAT-01 ha cavi dimensionati per unire due moduli impilati uno sopra l'altro, quindi molto corti, e non raggiunge una torre collocata a distanza. Il set da torre a torre IAC-RBAT-5KCTOW-01 ha lunghezze diverse ed è l'unico previsto per questo collegamento. I due articoli non sono intercambiabili.
Con cinque moduli su due torri cosa devo ordinare?
Servono tre set da batteria a batteria, uno per ogni modulo che si aggiunge al primo di ciascuna colonna, un set da torre a torre, due coperchi superiori (uno per torre), un solo set di collegamento all'inverter e, se desiderati, due supporti a pavimento. È l'elenco che viene più spesso lasciato incompleto in fase d'ordine.
Dividere le batterie su due torri riduce le prestazioni?
No. La ripartizione su una o due colonne è una scelta di layout: la capacità complessiva e la potenza di carica e scarica del sistema restano le stesse, con il tetto di 5.000 W che dipende dall'inverter e non da come sono disposti i moduli. Cambia solo il cablaggio, e quindi l'accessorio da mettere a preventivo.
Se rovino un connettore devo ricomprare tutto il set?
No. SolarEdge prevede il kit IAC-RBAT-5KCNCT-02, una confezione da dieci connettori di ricambio dedicati proprio al collegamento da torre a torre della batteria SolarEdge Home a bassa tensione. Per il collegamento fra batteria e inverter esiste invece il kit IAC-RBAT-5KCNCT-01. Sono ricambi utili a chi installa con continuità e vuole tenerne una scorta.
