IAC-RBAT-5KCINV-02
Set di cavi dalla batteria all'inverter IAC-RBAT-5KCINV-02 per l'accumulo SolarEdge Home 48V, nella versione per gli inverter StorEdge con codice SE*K-RWS. Contiene 2 cavi CC, 1 cavo di comunicazione e 1 cavo di messa a terra. Non è compatibile con gli inverter Home Hub SE*K-RWB48, per i quali serve la versione -01. Ne serve uno per torre.
Il set di cavi IAC-RBAT-5KCINV-02 collega la torre di batterie SolarEdge Home 48V (BAT-05K48) agli inverter della linea StorEdge, quelli con codice SE*K-RWS. È il gemello del set -01, che serve invece agli inverter Home Hub: stessa funzione, connettori e cablaggio diversi. Comprende due cavi in corrente continua, un cavo di comunicazione e un cavo di messa a terra.
La sigla dell'inverter decide quale dei due ordinare
È la verifica da fare prima di mettere l'articolo nel carrello, perché l'errore emerge solo a impianto montato:
- codice inverter con RWS → linea StorEdge → serve IAC-RBAT-5KCINV-02 (questo articolo)
- codice inverter con RWB48 → linea Home Hub (SE5K, SE8K, SE10K) → serve IAC-RBAT-5KCINV-01
I due set non sono adattabili l'uno all'altro. Sul campo la sigla si legge sulla targa dell'inverter o sul documento di trasporto: cinque secondi di controllo che evitano un fermo cantiere.
Una copia potrebbe già essere nel collo della batteria
Su questo articolo la documentazione di prodotto segnala che una copia del set è fornita insieme al pacco batteria. Poiché il contenuto dei colli varia fra versioni e lotti, e il datasheet SolarEdge elenca comunque tutti gli accessori come acquistabili a parte, la regola pratica è una sola: verificare la distinta d'imballo alla consegna prima di ordinare. Serve a non comprare due volte lo stesso cavo e, allo stesso tempo, a non ritrovarsi senza.
Cosa serve per completare la torre
Il set batteria-inverter va richiesto una volta per torre. Ai moduli successivi al primo si arriva con il set da batteria a batteria IAC-RBAT-5KCBAT-01, uno per ogni modulo aggiuntivo; una seconda torre si collega con IAC-RBAT-5KCTOW-01. A questi si aggiungono il coperchio superiore IAC-RBAT-5KMTOP-01, obbligatorio e in ragione di uno per torre, e il supporto da pavimento IAC-RBAT-5KFSTD-01, facoltativo.
Specifiche
| Codice articolo SolarEdge | IAC-RBAT-5KCINV-02 |
| Funzione | Collegamento dalla batteria all'inverter StorEdge |
| Inverter compatibili | SolarEdge StorEdge, codici SE*K-RWS |
| Non compatibile con | Inverter Home Hub SE*K-RWB48 (per quelli serve il set -01) |

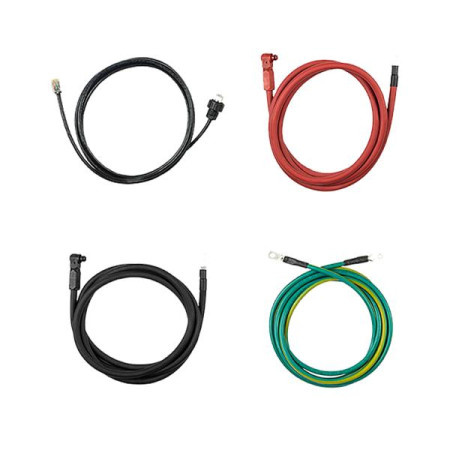

| Contenuto | 2 cavi CC, 1 cavo di comunicazione, 1 cavo di messa a terra |
| Batteria | SolarEdge Home Battery 48V (BAT-05K48) |
| Quantità necessaria | 1 per torre di batterie |
| Comunicazione verso l'inverter | CAN bus |
| Gamma di tensione della batteria | 44,8 - 56,5 Vcc |
Domande frequenti
Come capisco se il mio inverter è StorEdge o Home Hub?
Basta leggere il codice completo sulla targa. Se contiene la sigla RWS l'inverter appartiene alla linea StorEdge e serve questo set, il IAC-RBAT-5KCINV-02. Se contiene RWB48 si tratta di un inverter Home Hub, come SE5K-RWB48BFN4, SE8K-RWB48BFN4 o SE10K-RWB48BFN4, e va ordinato il set IAC-RBAT-5KCINV-01. I due articoli non sono intercambiabili.
Devo comprarlo o è già dentro la scatola della batteria?
La documentazione di prodotto indica che una copia di questo set viene fornita insieme al pacco batteria, mentre il datasheet SolarEdge elenca tutti gli accessori come acquistabili separatamente. Poiché il contenuto dei colli cambia fra versioni e lotti, la cosa più sicura è controllare la distinta di imballo alla consegna prima di emettere l'ordine dell'accessorio.
Quanti ne servono con più moduli batteria?
Uno solo per torre, perché collega l'inverter al primo modulo della colonna. I moduli successivi si uniscono fra loro con il set da batteria a batteria IAC-RBAT-5KCBAT-01, in ragione di uno per ogni modulo aggiuntivo. Se le batterie sono distribuite su due torri serve in più il set da torre a torre IAC-RBAT-5KCTOW-01.
Cosa succede se collego la batteria con cavi non originali?
Il sistema non viene riconosciuto in fase di messa in servizio. Oltre ai conduttori di potenza in continua, il set include il cavo di comunicazione CAN bus verso l'inverter e quello di messa a terra, con connettori dedicati. Un cablaggio improvvisato compromette la messa in servizio con SetApp e fa decadere la garanzia della batteria e dell'inverter.
Ho danneggiato un connettore: posso comprarlo separatamente?
Sì. SolarEdge prevede il kit IAC-RBAT-5KCNCT-01, dieci connettori di ricambio per il collegamento fra batteria e inverter della batteria SolarEdge Home a bassa tensione, e il kit IAC-RBAT-5KCNCT-02 per il collegamento da torre a torre. Sono ricambi pensati per chi installa con continuità e vuole tenere una scorta a magazzino.
