IAC-RBAT-5KCINV-01

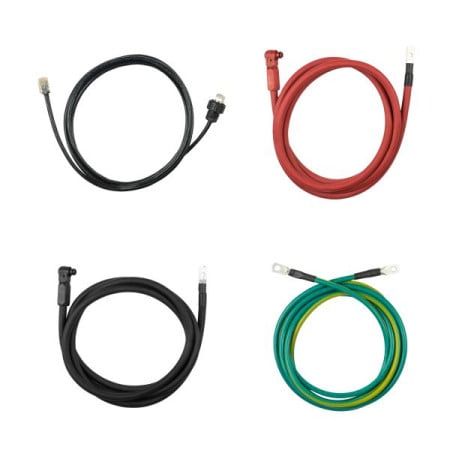

Set di cavi dalla batteria all'inverter IAC-RBAT-5KCINV-01 per l'accumulo SolarEdge Home 48V. È la versione per gli inverter della linea Home Hub con codice SE*K-RWB48 (SE5K, SE8K, SE10K): non è compatibile con gli inverter StorEdge SE*K-RWS, per i quali serve la versione -02. Ne serve uno per torre di batterie.
Il set di cavi IAC-RBAT-5KCINV-01 collega la torre di batterie SolarEdge Home 48V (BAT-05K48) all'inverter, ed è la versione destinata agli inverter della linea Home Hub, quelli con codice SE*K-RWB48: SE5K-RWB48BFN4, SE8K-RWB48BFN4 e SE10K-RWB48BFN4. È il cavo che chiude il circuito di potenza e di comunicazione fra accumulo e inverter, quindi senza di esso il sistema non entra in servizio.
Attenzione al suffisso: -01 e -02 non sono la stessa cosa
È l'errore d'ordine più costoso di questa famiglia, perché si scopre a impianto montato. Esistono due set di cavi batteria-inverter apparentemente identici:
- IAC-RBAT-5KCINV-01 — per gli inverter Home Hub, codici SE*K-RWB48 (questo articolo)
- IAC-RBAT-5KCINV-02 — per gli inverter StorEdge, codici SE*K-RWS
Prima di ordinare basta leggere la sigla sulla targa dell'inverter: se contiene RWB48 il set corretto è questo. Se invece contiene RWS serve la versione -02. Non sono adattabili l'uno all'altro.
Uno solo per torre
Il set di collegamento all'inverter serve una volta per torre, perché unisce l'inverter al primo modulo della colonna. I collegamenti fra i moduli successivi usano il set da batteria a batteria IAC-RBAT-5KCBAT-01, uno per ogni modulo aggiuntivo, e l'eventuale seconda torre si aggancia con il set da torre a torre IAC-RBAT-5KCTOW-01. Completano l'ordine il coperchio superiore (uno per torre) e il supporto da pavimento, facoltativo.
Sul lato inverter va ricordato che la sezione del cavo batteria in continua è di 35 mm² e che la potenza di carica e scarica del sistema si ferma a 5.000 W, indipendentemente dal numero di moduli installati.
Specifiche
| Codice articolo SolarEdge | IAC-RBAT-5KCINV-01 |
| Funzione | Collegamento dalla batteria all'inverter Home Hub |
| Inverter compatibili | SolarEdge Home Hub, codici SE*K-RWB48 (SE5K, SE8K, SE10K) |
| Non compatibile con | Inverter StorEdge SE*K-RWS (per quelli serve il set -02) |
| Batteria | SolarEdge Home Battery 48V (BAT-05K48) |
| Quantità necessaria | 1 per torre di batterie |
| Comunicazione verso l'inverter | CAN bus |
| Gamma di tensione della batteria | 44,8 - 56,5 Vcc |
Domande frequenti
Come faccio a sapere se mi serve il set -01 o il -02?
Si guarda il codice dell'inverter. Se contiene la sigla RWB48, quindi appartiene alla linea Home Hub come SE5K-RWB48BFN4, SE8K-RWB48BFN4 e SE10K-RWB48BFN4, il set corretto è il IAC-RBAT-5KCINV-01. Se il codice contiene invece RWS, si tratta di un inverter StorEdge e serve il IAC-RBAT-5KCINV-02. I due set non sono intercambiabili.
Quanti set servono se ho tre moduli batteria?
Uno solo di questo articolo, perché collega l'inverter al primo modulo della torre. Per unire i tre moduli fra loro servono invece due set da batteria a batteria IAC-RBAT-5KCBAT-01, cioè uno in meno rispetto al numero di batterie. Se le batterie sono distribuite su due torri va aggiunto anche il set da torre a torre IAC-RBAT-5KCTOW-01.
Il set è compreso nella fornitura della batteria?
Nel datasheet SolarEdge gli accessori della batteria SolarEdge Home sono elencati come acquistabili a parte. Poiché il contenuto dei colli può cambiare fra versioni e lotti, conviene sempre controllare la distinta dell'imballo alla consegna: è il modo più semplice per non trovarsi fermi in cantiere e allo stesso tempo non pagare due volte lo stesso cavo.
Posso realizzare il collegamento con cavi commerciali?
No. Il collegamento fra batteria e inverter usa connettori dedicati e comprende, oltre ai conduttori di potenza in continua, il cavo di comunicazione CAN bus e quello di messa a terra. Un cablaggio non originale impedisce il riconoscimento della batteria in fase di messa in servizio con SetApp e fa decadere la garanzia sia dell'accumulo sia dell'inverter.
Esiste un kit di connettori di ricambio?
Sì. SolarEdge prevede il codice IAC-RBAT-5KCNCT-01, un kit da dieci connettori di ricambio per il collegamento fra batteria e inverter della batteria SolarEdge Home a bassa tensione, e il codice IAC-RBAT-5KCNCT-02 per il collegamento da torre a torre. Sono utili a chi installa con continuità e vuole avere a magazzino i ricambi per un connettore danneggiato in fase di crimpatura.
